مدار شکن خلاء 35kV/33kV

گروه HUAJIDIAN خطوط تولید اختصاصی و کاملاً خودکار را برای این مدارشکن‌های خلاء 35 کیلوولت/33 کیلوولت اجرا می‌کند. هر واحد قبل از حمل و نقل تحت آزمایش های دقیق کارخانه قرار می گیرد و دارای گواهینامه 3C، گزارش های آزمایش کارخانه و گزارش های آزمایش نوع است که کاملاً با استانداردهای GB/T 1984-2014 و IEC 60694 مطابقت دارد.

تمام اجزای اصلی، قطعات اصلی HUAJIDIAN هستند، مشکلات سازگاری مرتبط با اجزای شخص ثالث را از بین می‌برند و از گارانتی یکپارچه برای کل واحد اطمینان می‌دهند. این مرکز استاندارد شده تحقیق و توسعه، تولید و خدمات پس از فروش را ادغام می‌کند و راه‌حل‌های تابلو برق جامع سازگار با کابینت‌های مختلف داخلی را ارائه می‌دهد. HUAJIDIAN به عنوان یک تامین کننده جهانی، نقشه های فنی دوزبانه (چینی/انگلیسی) و اسناد نصب را برای تسهیل تحویل پروژه در داخل و خارج از کشور ارائه می دهد.

بررسی اجمالی محصول و برنامه های کاربردی

1. اتاق های توزیع برق برای شرکت های صنعتی (معادن، کارخانه های فولاد، کارخانه های سیمان و غیره)

2. پروژه های نوسازی و ساخت و ساز جدید پست های عمومی شهری و روستایی

3. سیستم های توزیع برق مرتفع مجتمع های تجاری و پارک های صنعتی

4. تجهیزات توزیع غیر استاندارد برای پست های جعبه ای و واحدهای اصلی حلقه (RMU)

5. تأسیسات دارای محیط های قابل اشتعال یا انفجاری، مانند کارخانه های مواد شیمیایی و مواد جدید

ویژگی های ساختاری محصول

1. جمع و جور، طراحی صرفه جویی در فضا

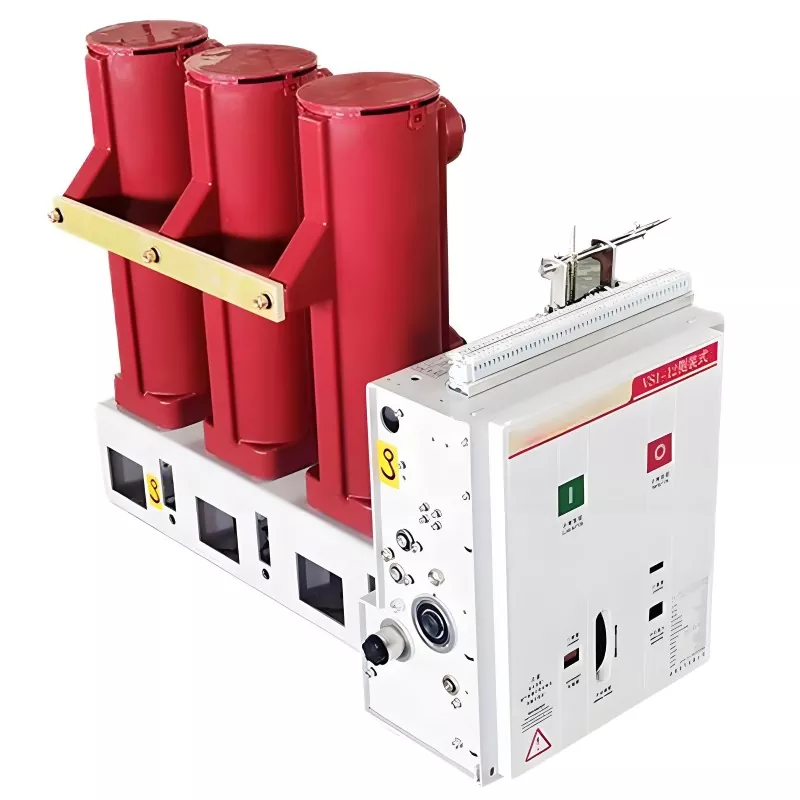

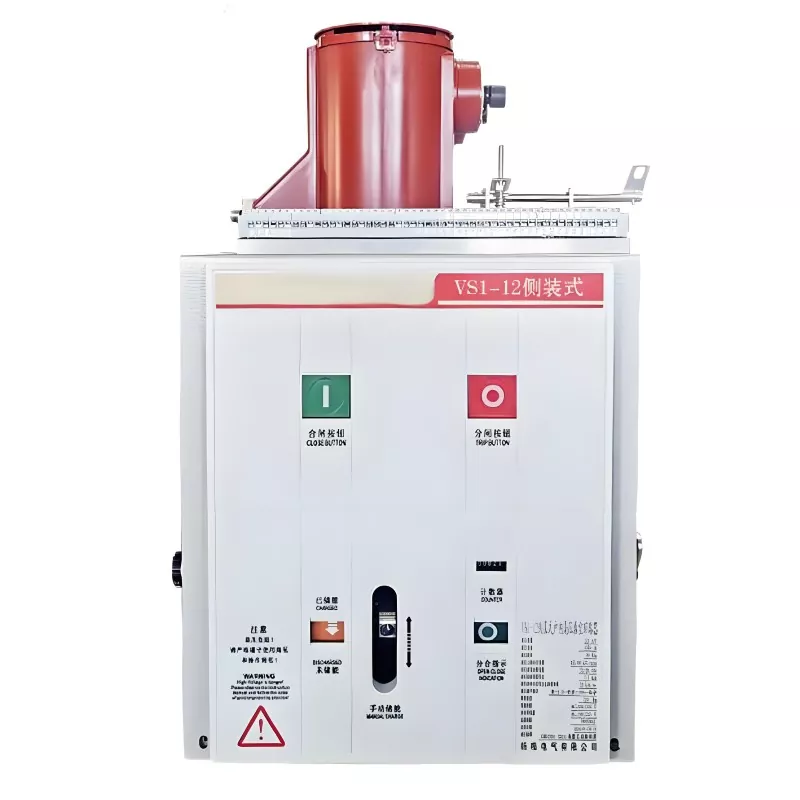

مدار شکن خلاء 35 کیلو ولت / 33 کیلو ولت دارای یک صفحه عملیاتی سفید است که با قطب های عایق جامد قرمز که به صورت افقی مرتب شده اند، جفت شده است. برای کار کردن نیازی به خلاصی از عقب نیست، و اجازه می دهد عمق کابینت در 900 میلی متر نگه داشته شود. به صورت استاندارد با پایه نصب اختصاصی و سوراخ های نصب استاندارد از قبل حفر شده عرضه می شود. مناسب برای ادغام در کابینت های تابلو برق یا نصب مستقل در واحدهای اصلی حلقه (RMUs) و پست های جعبه ای.

2. اینترلاک مکانیکی برای جلوگیری از عملکرد نادرست

دارای یک مکانیسم اینترلاک مکانیکی یکپارچه روی پانل است که با کلیدهای جداکننده و زمین کابینت قفل می شود و به طور موثر از خطاهای پرخطر مانند بستن سوئیچ اتصال به زمین تحت بار یا اتصال به زمین مدارهای زنده جلوگیری می کند.

3. قطب های عایق APG با استحکام بالا

از سیلندرهای عایق اپوکسی APG (ژل فشار خودکار) استفاده می کند. قدرت دی الکتریک بسیار فراتر از استانداردهای IEC است. مقاوم در برابر رطوبت، گرد و غبار، و تراکم، از بین بردن خطرات خزش و فلاش اور.

4. مکانیسم یکپارچه فنری اثبات شده

مکانیزم فنر یکپارچه دارای بیش از 20 سال اعتبار در بازار است و طول عمر مکانیکی تا 30000 عملیات و 50 عملیات قطع اتصال کوتاه با ظرفیت کامل را ارائه می دهد. عملکرد باز و بسته شدن پایدار آن را برای کاربردهای صنعتی که نیاز به تعویض مکرر دارند ایده آل می کند.

جدول مشخصات فنی هسته

پنج مزیت کلیدی

1. خاموش کردن قوس خلاء: ایمن برای محیط های پرخطر

دارای یک وقفه داخلی با خلاء بالا. قطع خطا بدون شعله باز یا خطر انفجار رخ می دهد و از حوادث ثانویه جلوگیری می کند. مناسب برای محیط های قابل اشتعال و انفجار مانند کارخانه های فرآوری شیمیایی.

2. عایق مهر و موم جامد: انعطاف پذیر در محیط های سخت

قطب های اپوکسی یکپارچه مهر و موم شده جامد در برابر رطوبت، گرد و غبار و تراکم مقاومت می کنند و به طور قابل توجهی فرکانس خرابی های مربوط به عایق را کاهش می دهند.

3. حفاظت فوق العاده سریع و جامع: به حداقل رساندن آسیب تجهیزات

حفاظت کامل در برابر اضافه بار، اتصال کوتاه و جریان های نشتی را فراهم می کند. قطع سریع جریان خطا - با زمان باز شدن ≤0.05 ثانیه و زمان بسته شدن ≤0.1 ثانیه - از ترانسفورماتورهای پایین دست، موتورها و خطوط انتقال محافظت می کند.

4. تا 10 سال عملیات بدون نیاز به تعمیر و نگهداری: کاهش هزینه های O&M

قطب های مهر و موم شده نیاز به تعویض قطع کننده ها یا اجزای عایق را از بین می برد. تعمیر و نگهداری معمول محدود به تمیز کردن مکانیسم عملیاتی، کاهش شدید هزینه برای قطعات یدکی و بازرسی های دستی است.

5. پشتیبانی یکپارچه OEM: خدمات پس از فروش کارآمد

تمام اجزاء قطعات اصلی HUAJIDIAN هستند که سازگاری کامل الکتریکی و ابعادی را تضمین می کنند. خدمات پس از فروش یکپارچه پیچیدگی های مربوط به هماهنگی تعمیرات را در بین چندین تامین کننده از بین می برد.

خدمات سفارشی سازی

1. جریان و ظرفیت شکست: جریان های نامی 630A/1250A و جریان های قطع اتصال کوتاه 20/25/31.5kA موجود است.

2. منبع تغذیه عامل: استاندارد DC 110V/220V; طرح های کنترل AC را می توان در صورت درخواست سفارشی کرد.

3. ارتقای هوشمند: ماژول های نظارت آنلاین اختیاری، باز کردن/بستن از راه دور، نظارت بر دمای تماس و وضعیت تجهیزات و سازگاری با سیستم های اتوماسیون قدرت را امکان پذیر می کنند.

برنامه های کاربردی پروژه در دنیای واقعی

1. پروژه توزیع برق 35 کیلوولت در یک معدن فلزات غیر آهنی در مغولستان داخلی

در سال 2023، پست اصلی زیرزمینی یک معدن بزرگ مس، 16 واحد قطع کننده مدار 33 کیلوولت HUAJIDIAN 1250A/31.5kA را خریداری کرد. با توجه به محیط غبارآلود معدن و نوسانات قابل توجه دمای روزانه، قطب های مهر و موم شده جامد به طور موثر مشکلات فلاش اور ناشی از تراکم رایج در کلیدهای قدیمی نوع روغن را حذف کردند. پس از سه سال کار مداوم که فقط به تمیز کردن مکانیزم نیاز داشت، هزینه‌های سالانه O&M پست تا 68% کاهش یافت، در حالی که دستگاه‌های به هم پیوسته خطرات متعدد خطاهای عملیاتی را در طول تعمیر و نگهداری حذف کردند.

2. پروژه پست جعبه ای برای پارک صنعتی شیمیایی در ژجیانگ

در سال 2024، یک شرکت فلوروشیمی 9 قطع کننده مدار سفارشی مجهز به ماژول های نظارت هوشمند را خریداری کرد. فناوری خاموش کننده قوس خلاء که در منطقه ضد انفجار کلاس A قرار دارد، شعله های باز را از بین می برد و در نتیجه خطر آتش سوزی اتصال کوتاه را از بین می برد. نظارت از راه دور عملکرد بدون سرنشین پست‌های جعبه‌ای را امکان‌پذیر می‌سازد و خاموش شدن سریع در طول دو خطای اتصال کوتاه خط مجزا از تلفات مرتبط با تعطیلی تولید در مقیاس بزرگ جلوگیری می‌کند.

سوالات متداول

Q1: چرخه تعمیر و نگهداری برای قطع کننده مدار خلاء 35kV/33kV HUAJIDIAN چیست؟ آیا تعویض دوره ای قطعات مورد نیاز است؟

A1: قطب های مهر و موم جامد و قطع کننده های خلاء دارای یک دوره 10 ساله بدون تعمیر و نگهداری هستند. تعمیر و نگهداری معمول فقط شامل تمیز کردن گرد و غبار از مکانیسم فنر و روانکاری اجزای انتقال است. نیازی به تعویض قطع کننده یا قطب های عایق در مدت 10 سال نیست، که به میزان قابل توجهی موجودی قطعات یدکی و حجم کار تعمیر و نگهداری را کاهش می دهد.

Q2: آیا می توان از این مدار شکن 33 کیلوولت فقط با تابلو برق ثابت XGN استفاده کرد یا با تجهیزات غیر استاندارد مانند واحدهای اصلی حلقه (RMUs) و پست های جعبه ای سازگار است؟

A2: سازگار است. این واحد مجهز به پایه نصب استاندارد جهانی است. می توان آن را در تابلوی XGN ادغام کرد یا برای نصب مستقل تجهیزات برق غیر استاندارد مانند واحدهای اصلی حلقه (RMUs) یا پست های جعبه ای استفاده کرد. ابعاد پایه را می توان در کارخانه بر اساس نقشه های کابینت مشتری تنظیم کرد.

Q3: HUAJIDIAN چه مدارک صلاحیتی می تواند برای مناقصات شبکه برق و پروژه های صنعتی ارائه دهد؟

A3: ما مجموعه کاملی از اعتبارنامه های رسمی، از جمله گواهینامه اجباری 3C، گزارش های بازرسی کارخانه برای واحد کامل، و گزارش های آزمایش نوع شخص ثالث مطابق با استانداردهای ملی (GB) و IEC را ارائه می دهیم. تمام اسناد دارای مهر رسمی هستند که شرایط مناقصات شبکه داخلی و همچنین ترخیص و پذیرش پروژه های خارج از کشور را برآورده می کنند.
