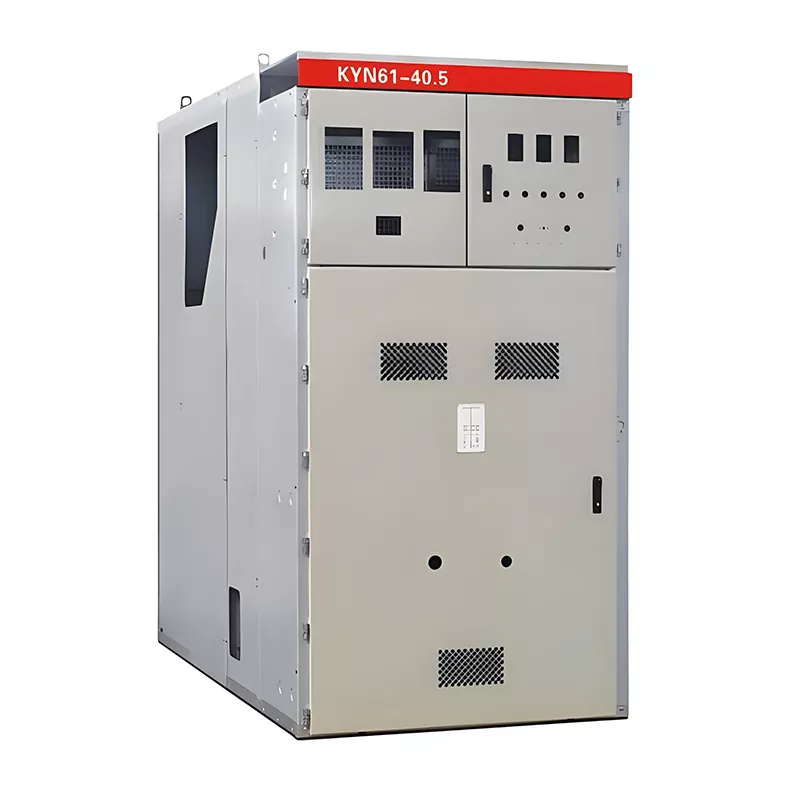

تابلوی کلید VCB داخلی 33 کیلوولت KYN61-40.5

Huajidian یک تولید کننده تخصصی تجهیزات الکتریکی است که به تحقیق و توسعه، ساخت و سفارشی سازی اختصاص دارد. طراحی راه حل مجموعه های کامل تابلو برق فشار قوی و پایین. کل تابلو برق VCB داخلی 33 کیلوولت KYN61-40.5 سری پانل تحت یک فرآیند تولید جامع و یکپارچه عمودی - از طراحی و ورق مستقل است ساخت فلز تا مونتاژ ولتاژ بالا - همه در تجهیزات تولید استاندارد خود ما. به عنوان محصولی از یک تولید کننده حرفه ای تجهیزات الکتریکی، این تابلو برق با موفقیت در آن مستقر و راه اندازی شده است پروژه های مهندسی متعدد در سراسر چین از جمله شبکه های برق، تاسیسات صنعتی و معدنی و داده ها مراکز - جایی که پایداری عملیاتی آن از طریق کاربرد در دنیای واقعی تأیید شده است. علاوه بر این، ما ارائه می دهیم پیکربندی سفارشی و خدمات اندازه گیری به مشتریان در سراسر جهان.

کلید KYN61-40.5 (33 کیلو ولت VCB داخلی) زره پوش فلزی قابل برداشت را می توان با KYN28A-12 جفت کرد. کابینت کمکی (مخصوصاً مدل های کابینت AH6 یا AT3 که برای مدارهای خروجی ترانسفورماتور طراحی شده اند). خدمت به عنوان یک جزء اصلی در سیستم های توزیع ولتاژ متوسط AC 12kV/33kV، 50Hz AC، در درجه اول برق را از سمت ترانسفورماتور و به طور ایمن برق کاهش یافته را به بارهای پایین دست توزیع می کند. توابع آن عبارتند از نظارت بر زمان واقعی پارامترهای الکتریکی، حفاظت در برابر اضافه بار خط و اتصال کوتاه و مدار کنترل سوئیچینگ شکن. این محصول دارای ساختار محصور شده با عایق هوا و زره پوش کاملاً فلزی است حاشیه های ایمنی استثنایی و قابلیت اطمینان عملیاتی، آن را به یک قطعه ضروری از تجهیزات حیاتی برای پست های مدرن و سیستم های توزیع برق صنعتی

جدول پارامترهای اساسی محصول

مشخصات فنی اصلی

1. ولتاژ نامی: 12 کیلو ولت (سازگار با شبکه های برق استاندارد 10 کیلو ولت؛ عایق تجهیزات برای 40.5 کیلو ولت طراحی شده است، برآورده کردن الزامات برای شرایط عملیاتی 33 کیلو ولت).

2. جریان نامی: 630A (قابل استفاده برای باسبار اصلی و قطع کننده مدار همراه).

3. فرکانس نامی: 50 هرتز.

4. درجه بندی ولتاژ مقاومت: فرکانس قدرت ولتاژ مقاومت 1 دقیقه ای: 42 کیلو ولت (به زمین / فاز به فاز). رعد و برق ولتاژ مقاومت در برابر ضربه: 75 کیلو ولت (به زمین / فاز به فاز).

5. ظرفیت قطع اتصال کوتاه: قطع کننده های مدار را می توان با توجه به شرایط خاص انتخاب کرد. محدوده ظرفیت شکست 20 کیلو آمپر تا 31.5 کیلو آمپر.

6. کلاس حفاظت (رده بندی IP): کل کابینت: IP4X. محفظه قطع کننده مدار (با درب باز): IP2X.

7. استانداردهای قابل اجرا: GB 3906، IEC 62271-200، و سایر مشخصات برای تابلو برق ولتاژ متوسط ​​و بالا.

طراحی سازه کابینت

1. محفظه ابزار و رله فوقانی: دارای یک قدرت سنج چند منظوره داخلی، دستگاه نمایشگر زنده، و چراغ‌های نشانگر عملکرد، امکان نظارت بر روی زمان واقعی پارامترهای الکتریکی مانند ولتاژ و جاری

2. محفظه قطع کننده مدار میانی (منطقه عملیاتی هسته): مجهز به قطع کننده مدار خلاء قابل برداشت 630A، دستگیره عملیات قفل مکانیکی و نشانگرهای وضعیت. واحد قابل برداشت را می توان به طور کامل استخراج کرد، امکان تعمیر و نگهداری از جلو بدون نیاز به خاموش کردن کل کابینت، در نتیجه به میزان قابل توجهی کاهش می یابد زمان تعمیر قطع برق

3. محفظه کابل پایین: دارای فضای داخلی کافی برای تسهیل مسیریابی و سیم کشی کابل های خروجی، و همچنین بازرسی و نگهداری بعدی.

مزایای محصول

تابلوی کلید VCB داخلی 33 کیلوولت KYN61-40.5 مجهز به یک قفل مکانیکی کامل "پنج پیشگیری" است. سیستم این سیستم به طور موثر خطرات احتمالی مرتبط با خطاهای عملیاتی را از بین می برد - مانند تصادفی باز یا بسته شدن کلید مدار، بستن سوئیچ اتصال زمین در زمانی که مدار فعال است یا باز کردن آن درب کابینت در حالی که مدار روشن است - در نتیجه از حوادث ایمنی ناشی از انسان جلوگیری می کند. محصول با موفقیت انجام شده است استانداردهای پذیرش اتصال به شبکه را برای صنعت برق داخلی تصویب کرد.

سناریوهای کاربردی محصول

1. اتاق های توزیع 10 کیلوولت در پست های شبکه برق شهری داخلی و پروژه های نوسازی شهری.

2. ایستگاه های اصلی توزیع نیرو در مجتمع های کارخانه از عملیات معدنی در مقیاس بزرگ و سنگین صنایع متالورژی؛

3. مکان‌هایی که به منبع تغذیه بدون وقفه و اطمینان بالا نیاز دارند - مانند ساختمان‌های تجاری مرتفع، درجه A بیمارستان های عالی و مراکز داده IDC.

مطالعه موردی مهندسی دنیای واقعی

در سال 2024، Huajidian به عنوان تامین کننده رسمی پروژه، نوسازی یک پست معدن 33 کیلو ولت را بر عهده گرفت. شمال چین این پروژه شامل خرید 18 واحد KYN61-40.5 33kV پانل های کلید VCB داخلی، برای ارتقاء مدارهای توزیع برق برای دو ترانسفورماتور AT3 در مجتمع معدنی استفاده شده است.

1. پیشینه پروژه

تابلو برق 35 کیلو ولت قدیمی و ثابت موجود از تخریب عایق رنج می برد و خطرات قابل توجه قوس الکتریکی را به همراه داشت. گسل ها در نتیجه، مالک، تابلو برق زرهی Huajidian را برای جایگزینی تجهیزات منسوخ انتخاب کرد. و ارتقای استانداردهای ایمنی سیستم توزیع برق منطقه معدن.

2. نتایج پیاده سازی

این تجهیزات به مدت 12 ماه به طور مداوم تحت بار کامل کار کرده و هیچ خرابی غیرمنتظره ای نداشته است. قابل برداشت ساختار واگن برقی مدت زمان کارهای تعمیر و نگهداری معمول را از 8 ساعت اولیه به 2.5 ساعت کاهش داد. علاوه بر این، سیستم قفل کننده "پنج پیشگیری" با موفقیت از سه خطر احتمالی خطای عملیاتی جلوگیری کرد. در بازرسی سالانه تجهیزات پس از راه‌اندازی موفقیت‌آمیز فاز I، مشتری یک پیگیری را انجام داد سفارش تجهیزات توزیع برق برای توسعه فاز دوم نیروگاه، در نتیجه اعتبار سنجی واقعی عملکرد محصول در شرایط عملیاتی با بار سنگین

سوالات متداول

Q1: برای پروژه های صنعتی تخصصی، آیا Huajidian می تواند پارامترهای قطع اتصال کوتاه KYN61-40.5 را تنظیم کند. تابلو برق؟

A1: بله. بر اساس پارامترهای خاص اتصال کوتاه شبکه برق سایت پروژه، می توانیم خلاء را نصب کنیم. قطع کننده های مدار با مشخصات مختلف برای سفارشی سازی ظرفیت شکست در محدوده 20 کیلو آمپر تا 31.5 کیلو آمپر. همه پارامترهای سفارشی کاملاً مطابق با استانداردهای ملی چین و استانداردهای IEC و کامل هستند واحد تابلو برق قبل از ارسال کارخانه تحت آزمایش های دقیق قرار می گیرد.

Q2: تفاوت های اصلی بین مدل های KYN61-40.5 (33kV) و استاندارد KYN28A-12 (10kV) چیست؟

A2: KYN61-40.5 برای مطابقت با استانداردهای عایق 33kV/40.5kV طراحی شده است. دارای پارتیشن های داخلی ضخیم و یک ساختار مقاوم در برابر قوس تقویت شده، که آن را در درجه اول برای خطوط ورودی و خروجی ترانسفورماتور مناسب می کند. پست های کلاس 33 کیلوولت. KYN28A-12 برای خطوط توزیع برق استاندارد 10 کیلوولت طراحی شده است. هر دو مدل کابینت می توانند یکپارچه شده و در کنار هم در همان پست نصب شود - بسیار شبیه به راه حل یکپارچه AH6 - برای تشکیل یک مونتاژ کامل تابلو برق

Q3: آیا Huajidian راهنمایی نصب و پشتیبانی فنی پس از فروش را پس از حمل و نقل ارائه می دهد تابلوهای کلید VCB داخلی 33 کیلوولت KYN61-40.5؟

A3: ما یک بررسی تکمیلی از پارامترهای فنی پروژه قبل از تولید ارائه می دهیم. برای سفارشات استاندارد، ما ارائه راهنمایی فنی از راه دور برای نصب برای پروژه های مهندسی در مقیاس بزرگ، می توانیم مهندسان را ترتیب دهیم برای بازدید از محل پروژه برای راه اندازی در محل، مشروط به مذاکره بر اساس موقعیت پروژه.

دستورالعمل برای شرکای تدارکات

خریداران جهانی می توانند برای بازدید در محل از کارخانه ما برنامه ریزی کنند. می توانید با تیم فروش Huajidian مشورت کنید در مورد نیازهای شخصی سازی شخصی سازی شده - مانند ابعاد کابینت و پیکربندی اجزا - برای ایجاد یک راه حل تابلو برق خروجی ترانسفورماتور سفارشی که به طور کامل با استانداردهای شبکه برق محلی شما مطابقت دارد.
