سیستم قدرت 20MVA، 33kV/11kV، 50Hz/60Hz
گواهینامه ها IEC 62271-200، IEC 694، GB3906، DIN VDE 0670

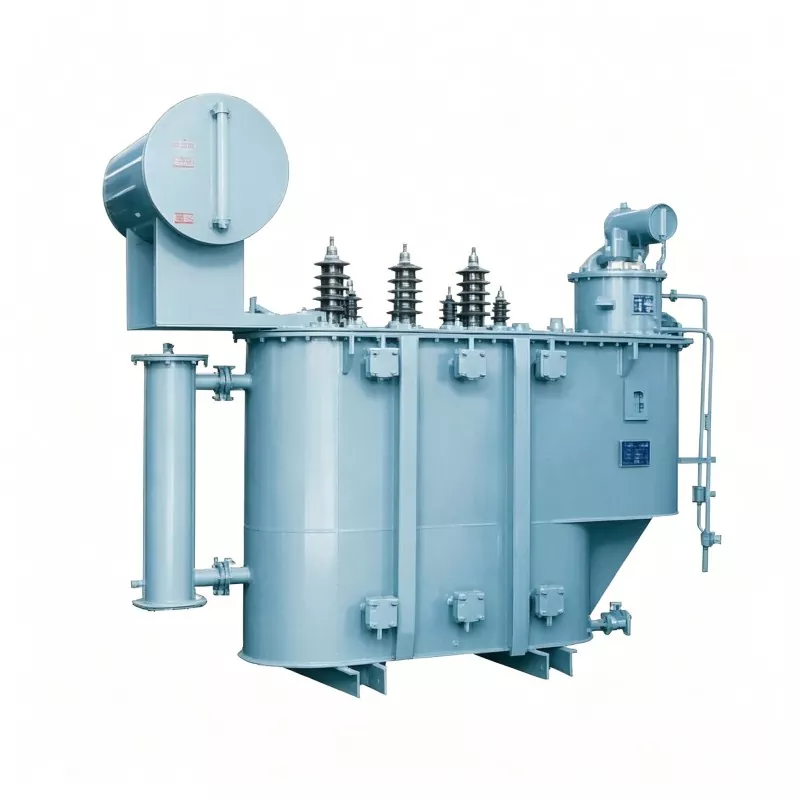

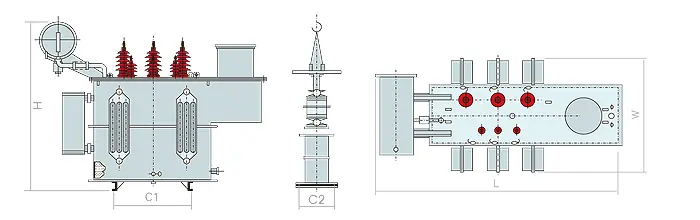

Huajidian's 33kV 11kV 20mVA power transformer is a core power transmission and distribution equipment for medium- and high-voltage power grids. As a professional domestic power transformer manufacturer, Huajidian leverages years of R&D and production experience to optimize product structure and performance. Unlike small and medium-sized distribution transformers, this large-capacity equipment is primarily deployed in regional central substations, undertaking the core task of 33kV to 11kV step-down distribution. It is adaptable to complex power grid conditions, withstands long-term high-load operation and instantaneous short-circuit impacts, and is widely used in key projects such as urban power grid upgrades, industrial park infrastructure, and new energy grid connection distribution.
این محصول دارای گواهینامه سیستم کیفیت ISO است، استانداردهای ملی راندمان انرژی را برآورده می کند و ویژگی های استاندارد شده را دارد فرآیندهای تولید و کنترل کیفیت دقیق، مطابق با الزامات ساخت و ساز و عملیات مختلف پست های با استاندارد بالا
1. ظرفیت نامی: 20MVA (20000kVA)، مناسب برای سناریوهای بار توزیع برق منطقه ای متوسط تا بزرگ.
2. سطح ولتاژ: 33 کیلو ولت در سمت ولتاژ بالا، 11 کیلو ولت در سمت ولتاژ پایین. the high-voltage side can be equipped دارای شیر تعویض کننده های ± 2 × 2.5 % یا ± 5 % بدون بار / روی بار برای تنظیم انعطاف پذیر ولتاژ برای انطباق با ولتاژ شبکه نوسانات
3. فاز و فرکانس: سه فاز، 50 هرتز، سازگار با استانداردهای داخلی و بین المللی جریان اصلی شبکه برق.
4. جریان نامی: تقریباً 350 آمپر در سمت ولتاژ بالا 33 کیلو ولت و تقریباً 1050 آمپر در ولتاژ پایین 11 کیلو ولت سمت (محاسبه شده بر اساس فرمول های قدرت استاندارد، با ظرفیت تحمل بار پایدار).
Standard configuration Dyn11/YNd11, effectively suppressing grid harmonics, improving power supply quality, and providing reliable neutral grounding conditions for the low-voltage side; یک پیکربندی جریان اصلی در قدرت مدرن distribution systems.
7٪ - 10٪، قابل تنظیم با توجه به نیازهای ظرفیت اتصال کوتاه پست، به طور موثر محدود کردن جریان اتصال کوتاه و اطمینان از ایمنی شبکه برق و تجهیزات پایانه.
مطابق با استانداردهای ولتاژ مقاومت در برابر ضربه رعد و برق و ولتاژ مقاومت در برابر فرکانس برق برای 33 کیلو ولت و 11 کیلو ولت سیستم ها ولتاژ مقاومت در برابر ضربه رعد و برق در سمت 33 کیلو ولت به 170 کیلوولت می رسد و عایق عالی را نشان می دهد. و عملکرد حفاظت از صاعقه، مناسب برای شرایط کاری پیچیده در فضای باز.
این محصول از اتلاف حرارت دو حالته برای سازگاری با بارها و شرایط محیطی مختلف پشتیبانی می کند:
- ONAN Oil-Immersed Self Cooling: متکی بر جابجایی طبیعی روغن عایق و اتلاف حرارت غیرفعال از پره های مخزن، مناسب برای سناریوهای بار معمولی، با مصرف انرژی کم و صدای کم.
- خنک کننده هوا غوطه ور در روغن ONAF: همراه با یک فن خارجی برای خنک کردن هوای اجباری، به طور قابل توجهی بهبود می یابد. ظرفیت اضافه بار تجهیزات و پاسخگویی به نیازهای منبع تغذیه با بار بالا در زمان پیک مصرف برق دوره ها
The equipment core uses high-permeability silicon steel sheets or amorphous alloy low-loss materials, effectively reducing no-load and load losses, meeting national level I and II energy efficiency standards. The overall structure adopts a sealed and corrosion-resistant design, with a reinforced tank shell, suitable for complex scenarios such as indoor and outdoor installation, high altitude, and large temperature differences. طراحی مدار روغن کاملاً مهر و موم شده prevents insulating oil aging and deterioration, significantly reducing later maintenance costs and ensuring long-term stable operation of the equipment.
The 33kV 11kV 20mVA power transformer is widely used in urban substations, industrial park distribution substations, new energy grid-connected substations, and municipal infrastructure power supply projects. It is suitable for medium to large load power supply scenarios such as densely populated urban residential areas, large industrial plants, airport and railway supporting power supply, wind and solar power station voltage conversion, and power grid upgrades.
مطالعه موردی: پروژه پست GIS 33/11kV Brihart در بنگلادش
In the Brihart 33/11kV GIS substation EPC project of the Bangladesh power distribution system upgrade, Huadian customized and supplied a 33kV 11kV 20mVA power transformer as the core step-down equipment of the substation. Targeting the harsh environment of high temperature and humidity in the local area, the product has optimized its anti-corrosion, moisture-proof, and heat dissipation performance, and adopts ONAF air-cooling mode to ensure stable operation under continuous high loads.
After commissioning, the equipment successfully completed the conversion from 33kV high-voltage power to 11kV distribution voltage, resolving the issues of insufficient power supply capacity and unstable voltage in the Langpu منطقه This ensured power supply to surrounding industrial and residential areas, improved the reliability of the regional power grid by 30%, and has maintained stable operation with zero failures since commissioning, earning high praise from the owner and local power authorities.
With the continuous upgrading of power grid energy conservation and consumption reduction requirements, it is advisable to explicitly require equipment to meet national level I and II energy efficiency standards during تدارکات Huadian products utilize low-loss iron cores and optimized winding designs, resulting in low operating energy consumption and effectively reducing long-term operating costs.
این مدل از ترانسفورماتور با ظرفیت بالا به راحتی در دسترس نیست و باید بر اساس پروژه واقعی سفارشی شود. شرایط قبل از خرید، پارامترهای کلیدی مانند روش نصب، ارتفاع، دمای محیط و سیستم ظرفیت اتصال کوتاه باید تأیید شود تا از سازگاری دقیق تجهیزات اطمینان حاصل شود.
این ترانسفورماتور سطح ولتاژ نیاز به استفاده از تابلو برق فشار قوی 33 کیلو ولت / 11 کیلو ولت، تابلو برق عایق گاز SF6، GIS تجهیزات الکتریکی و دستگاههای حفاظت رله را ترکیب کرد تا یک سیستم توزیع برق کامل را تشکیل دهد و تضمین کند عملکرد ایمن و سازگار از شبکه برق.
Q1: آیا این ترانسفورماتور قدرت 33kV 11kV 20mVA برای نصب در ارتفاع بالا در فضای باز مناسب است؟
A1: بله. Huajidian می تواند ترانسفورماتور را با توجه به ارتفاع پروژه و دمای محیط شخصی سازی کند. upgrading it with high-altitude insulation reinforcement, UV resistance, corrosion and moisture protection features. این مناسب برای فضای باز، محیط های کم ولتاژ در ارتفاع بالا است و می تواند در برابر آب و هوای شدید مقاومت کند. conditions such as high temperatures, strong winds, and rainfall.
Q2: تفاوت بین تنظیمات تپ چنجر در بار و تپ چنجر خارج از بار برای این ترانسفورماتور چیست؟
A2: Off-load tap changers require de-energization for voltage adjustment, suitable for scenarios with stable grid فرکانس تغییر ولتاژ و شیر کم؛ on-load tap changers allow real-time voltage adjustment without de-energization and without affecting normal power supply, suitable for power grid projects with large voltage fluctuations and high الزامات قابلیت اطمینان منبع تغذیه پیکربندی را می توان در صورت نیاز انتخاب کرد.
Q3: طول عمر و چرخه تعمیر و نگهداری معمول تجهیزات چیست؟
A3: Under standard installation and normal operating conditions, the equipment's lifespan can reach 30 years. هست recommended to conduct routine maintenance annually, including insulating oil testing, equipment sealing checks, and line parameter calibration. The equipment adopts a fully sealed structure, resulting in low daily maintenance workload, low maintenance costs, and strong long-term operational stability.
As a professional high-voltage transformer manufacturer and service provider in China, Huajidian possesses complete production qualifications, advanced production equipment, and a professional technical team. ما می توانیم جهانی ارائه دهیم customers with one-stop services including parameter customization, drawing design, accurate quotations, on-site installation guidance, and after-sales maintenance. For substation project support needs, please feel free to contact us to obtain customized technical solutions and procurement quotations.
