سیستم قدرت سه فاز 50Hz/60Hz
گواهینامه ها IEC 62271-200، IEC 694، GB3906، DIN VDE 0670

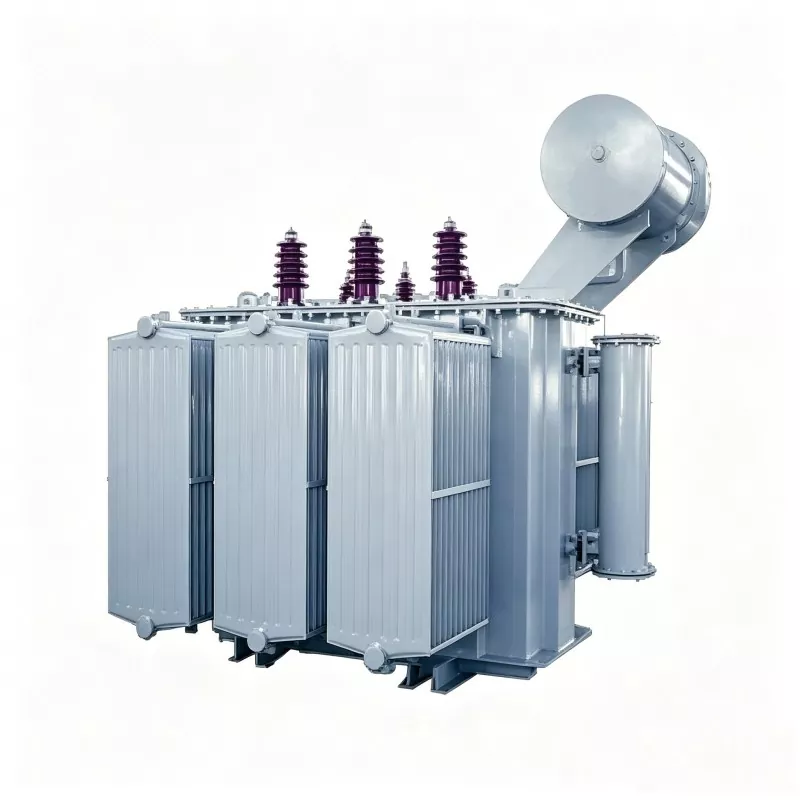

ترانسفورماتور قدرت سه فاز Huajidian یک دستگاه تبدیل برق بسیار کارآمد و کم مصرف است بر اساس فناوری القای الکترومغناطیسی توسعه و تولید شده است. این دستگاه سه مجموعه از سیم پیچ ترانسفورماتور تک فاز به یک هسته آهنی واحد، به طور قابل توجهی نرخ بهره برداری از مس و مس را بهبود می بخشد. هسته آهنی برای ظرفیت نامی یکسان، در مقایسه با سه ترانسفورماتور تک فاز مستقل، این محصول می باشد کوچکتر، سبکتر و هزینه کلی کمتری دارد و به طور کامل دردهای تک فاز سنتی را برطرف میکند تجهیزات ترکیبی، مانند جای پای بزرگ و هزینه های سرمایه گذاری بالا.
ترانسفورماتور برق سه فاز Huajidian به عنوان یک تولید کننده قابل اعتماد در صنعت برق، کل فرآیند را پوشش می دهد تولید برق، انتقال از راه دور و توزیع پایانه. آنها افزایش ولتاژ بالا را برای انتقال از راه دور و کاهش ولتاژ بالا برای منبع تغذیه محلی، کاملاً با نیازهای برق سازگار است. شبکه برق، تاسیسات صنعتی و تجاری و سیستم های انرژی نو. با تنظیم ولتاژ عالی عملکرد و قابلیت های انتقال جریان پایدار، آنها به طور جامع کارآمد و قابل اعتماد را تضمین می کنند بهره برداری از سیستم های قدرت مدرن
ترانسفورماتور قدرت سه فاز از اصل اساسی القای الکترومغناطیسی پیروی می کند و متوجه می شود انتقال و تبدیل انرژی الکتریکی بین مدارهای اولیه و ثانویه در یک فرکانس. توسط با تنظیم نسبت چرخش سیم پیچ های اولیه و ثانویه، پارامترهای ولتاژ و جریان را به طور پایدار تغییر می دهد. تکمیل عملکردهای اصلی مانند تبدیل AC/DC و کاهش ولتاژ بالا، تطبیق با توزیع های مختلف برق و نیازهای تامین فاز. این تجهیزات دارای تلفات انتقال کم و عملکرد پایدار است که به طور موثر بهبود می یابد راندمان عملیاتی کلی سیستم قدرت
یک ترانسفورماتور برق سه فاز استاندارد Huajidian دارای حداقل 6 سیم پیچ، از جمله 3 سیم پیچ اولیه است سیم پیچ و 3 سیم پیچ ثانویه. هسته آهنی یکپارچه و طرح سیم پیچ استاندارد به طور قابل توجهی بهبود می بخشد پایداری سازه و استفاده از مواد از تجهیزات، ساده سازی ساختارهای اضافی و دستیابی به تجهیزات سبک و کوچک، نصب، حمل و نقل و نگهداری روزانه را راحت تر می کند. این تجهیزات همچنین به پایانه های قابل اتصال استاندارد مجهز شده اند تا اتصالات مداری ایمن و پایدار را تضمین کنند.
اتصال دلتا یک سازه سه فاز و سه سیم بدون سیم خنثی است. پایانه های خروجی یک دلتا را تشکیل می دهند اتصال حلقه بسته، مناسب فقط برای سناریوهای منبع تغذیه بار سه فاز. ولتاژ خط آن با ولتاژ منبع تغذیه، و جریان فاز 1/√3 (1.73) جریان خط است. بزرگترین مزیت این روش اتصال قابلیت تنظیم تعادل جریان عالی آن است. هنگامی که یک بار نامتعادل با ظرفیت زیاد است متصل به سمت ثانویه، می تواند به طور خودکار جریان ورودی سمت اصلی را متعادل کند و از تجهیزات اجتناب کند خرابی ناشی از انحراف جریان، و برای سناریوهای منبع تغذیه صنعتی با قدرت بالا مناسب است.
اتصال ستاره یک سازه سه فاز، چهار سیمه، مجهز به سه سیم فاز و یک سیم خنثی (N سیم). گزینه های منبع تغذیه انعطاف پذیرتری را ارائه می دهد و می تواند به طور همزمان برق سه فاز صنعتی پرقدرت را تامین کند بارها و همچنین بارهای تک فاز برای کاربردهای مسکونی و تجاری کوچک. فرمول تبدیل ولتاژ است: ولتاژ خط = √3 × ولتاژ فاز. سیم خنثی را می توان در صورت نیاز به زمین متصل کرد و تجهیزات را به طور قابل توجهی بهبود بخشید ایمنی عملیاتی، از بین بردن نوسانات ولتاژ و خطرات نشتی، و به طور گسترده در مسکونی شهری استفاده می شود. سناریوهای توزیع برق و منبع تغذیه بار مختلط در مجتمع های تجاری
پشتیبانی از جریان بالا، انتقال قدرت با ظرفیت بالا، با توزیع یکنواخت جریان سه فاز، به طور موثر کاهش خطرات اضافه بار خط و احتمال خرابی تجهیزات، ارائه تضمین برق مداوم و پایدار برای تولید صنعتی و عملیات شبکه
ساختار هسته و سیم پیچ بهینه شده به طور قابل توجهی تلفات انتقال از راه دور را کاهش می دهد و به طور کلی بهبود می یابد. بهره وری عملیاتی سیستم قدرت، و دستیابی به صرفه جویی در انرژی و کاهش مصرف.
عملکرد عالی تنظیم ولتاژ؛ پیکربندی سیستم را می توان با توجه به تکرار تجهیزات و نیازهای گسترش شبکه مدل های نصب شده روی زمین برای سناریوهای توزیع برق زیرزمینی شهری و قوطی مناسب هستند سازگاری با محیط های پیچیده تامین برق شهری
می تواند منابع انرژی جدید متناوب مانند نیروی باد و فتوولتائیک را به انرژی استاندارد متصل به شبکه تبدیل کند. دستیابی به اتصال ایمن و کارآمد به شبکه منابع جدید انرژی و کمک به ساخت برق جدید سیستم ها
پیکربندی اتصال مثلث به طور موثر افت ولتاژ را کاهش می دهد و مشکلات ناپایداری ولتاژ ناشی از انتقال قدرت از راه دور و نوسانات بار، تضمین ولتاژ خروجی ثابت.
یک مزرعه بادی ساحلی 50 مگاواتی به یک ترانسفورماتور برای تبدیل نیروی باد نوسان به انرژی الکتریکی استاندارد نیاز داشت. می تواند به شبکه متصل شود و در فواصل طولانی منتقل شود. این پروژه از سه فاز Huajidian متصل به دلتا استفاده کرد ترانسفورماتور قدرت تجهیزات می توانند تعادل جریان را به طور پایدار تنظیم کنند، تلفات انتقال را کاهش دهند، به طور موثر مقاومت کنند نوسانات ولتاژ ناشی از تغییرات سرعت باد و دستیابی به اتصال کارآمد به شبکه برق باد. تجهیزات به مدت دو سال بدون خرابی به طور پایدار کار کرده است و به طور قابل توجهی راندمان انتقال نیروگاه بادی را بهبود می بخشد.
پارامترهای ولتاژ ورودی و خروجی سناریو را تأیید کنید و روش اتصال مثلث یا ستاره را انتخاب کنید. با توجه به نوع بار (بار سه فاز خالص / بار مخلوط تک فاز).
کل توان مصرفی و حداکثر جریان عملیاتی سیستم قدرت را به طور دقیق محاسبه کنید. با قدرت بالا سناریوهای صنعتی نیاز به انتخاب مدل های با ظرفیت بالا برای جلوگیری از عملیات اضافه بار تجهیزات دارند.
ترانسفورماتورها در حین کار گرمای مداوم تولید می کنند. بنابراین، انتخاب تجهیزات با تطبیق ضروری است قابلیت اتلاف گرما بر اساس محیط نصب (داخل/خارج، محصور/تهویه) برای اطمینان از عملکرد پایدار طولانی مدت
Q1: تفاوت های اصلی و سناریوهای قابل اجرا بین اتصالات ستاره و دلتا برای Huajidian three چیست؟ ترانسفورماتورهای قدرت فاز؟
A1: تفاوت اصلی در ساختار مدار و سناریوهای قابل اجرا نهفته است. اتصال ستاره سه فاز است سازه چهار سیم با سیم خنثی، قادر به تامین برق برای بارهای تک فاز و سه فاز و از حفاظت زمین خنثی پشتیبانی می کند، مناسب برای سناریوهای توزیع بار مسکونی و مختلط شهری. یک دلتا اتصال یک سازه سه فاز سه سیم بدون سیم خنثی است، فقط برای بارهای سه فاز مناسب است، اما با عملکرد تنظیم تعادل جریان قوی تر، اغلب در تجهیزات صنعتی پرقدرت و مسافت های طولانی استفاده می شود سناریوهای انتقال توان پایدار
س2: چرا ترانسفورماتور سه فاز یکپارچه Huajidian نسبت به سه ترانسفورماتور تک فاز مقرون به صرفه تر است؟
A2: ترانسفورماتور سه فاز Hujidian از یک هسته یکپارچه و ساختار یکپارچه استفاده می کند که به طور قابل توجهی بهبود می یابد. میزان استفاده از مس و مواد هسته با همان ظرفیت نامی، تجهیزات کوچکتر، سبک تر و هزینه تولید کمتری دارد. همچنین فضای نصب، حمل و نقل و هزینه های بعدی نگهداری را کاهش می دهد و از خطرات خرابی و تلفات سازگاری مرتبط با کارکردن چندین دستگاه تک فاز با هم جلوگیری می کند. در نتیجه نسبت هزینه به عملکرد کلی به طور قابل توجهی بالاتر است.
Huajidian عمیقاً در تحقیق و توسعه، تولید و فروش انتقال و تبدیل نیرو مشارکت داشته است تجهیزات برای سالهای متمادی، و یک برند تجهیزات برق داخلی قابل اعتماد در چین است. برند خودش را دارد خطوط تولید استاندارد و تیم فنی حرفه ای، دستیابی به تولید مستقل اجزای اصلی و بازرسی کیفیت کامل فرآیند به عنوان یک تامین کننده و تولید کننده معتبر در صنعت، ما یک مرحله ای را ارائه می دهیم خدماتی از جمله راهنمایی انتخاب، پیکربندی سفارشی، راهنمایی نصب و نگهداری پس از فروش، ارائه محصولات ترانسفورماتور بسیار پایدار، با کیفیت بالا و پشتیبانی فنی حرفه ای به کاربران.
