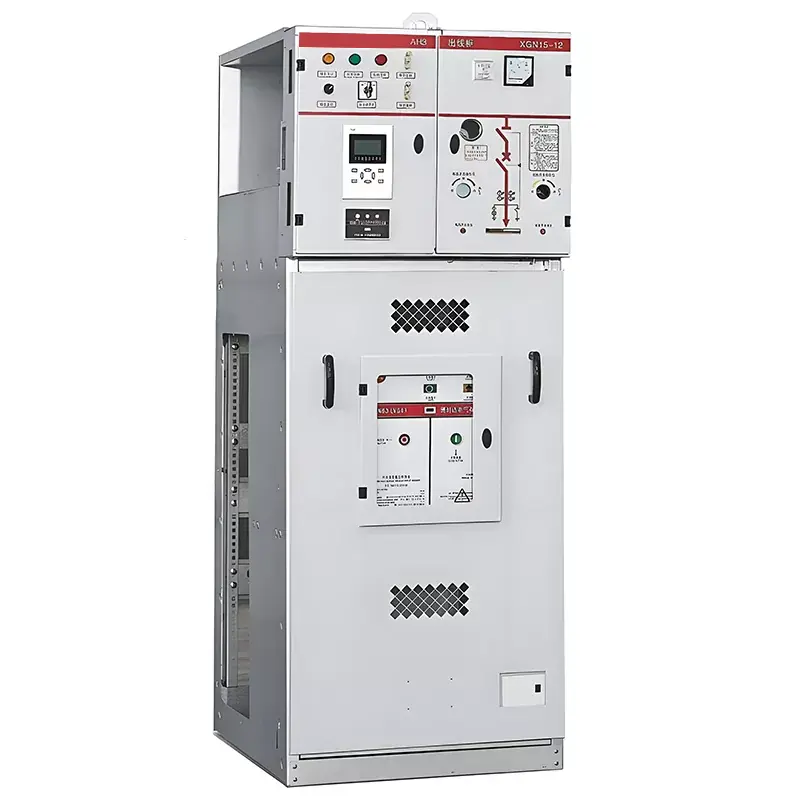

واحد اصلی حلقه سه طرفه 11 کیلوولت 13.8 کیلوولت

واحد اصلی حلقه سه طرفه 11 کیلوولت Huajidian 13.8 کیلوولت یک واحد اصلی حلقه عایق گاز SF6 است که برای ارتقاء بهینه شده است. سیستم های توزیع برق ولتاژ متوسط در مقایسه با محصولات سنتی، این محصول به طور کلی بهینه می شود ساختار و ابعاد، حل مشکلاتی مانند اندازه بزرگ، نصب نامناسب و محیطی ضعیف سازگاری کابینت های سنتی فرآیند تولید از جوشکاری بازوی رباتیک خودکار و با دقت بالا استفاده می کند تجهیزات تشخیص نشت، دستیابی به کنترل دقیق در کل فرآیند از پردازش مواد خام تا تحویل محصول نهایی، تضمین پایداری تجهیزات و طول عمر.

به عنوان یک تامین کننده قابل اعتماد تجهیزات توزیع برق، این واحد اصلی حلقه 10 کیلوولت SF6 با SF6 به صورت استاندارد عرضه می شود کلیدهای مدار و کلیدهای کابلی با بدنه فلزی عایق گاز، پشتیبانی از تاسیسات داخلی و خارجی و عملکرد پایدار در شرایط سخت این محصول تمام سناریوها از جمله توزیع برق خانگی را پوشش می دهد، منبع تغذیه تجاری، تولید صنعتی، و اتصال به شبکه انرژی جدید، و همچنین از غیر استاندارد پشتیبانی می کند سفارشی سازی، خیاطی راه حل های توزیع برق واحد اصلی حلقه منحصر به فرد با توجه به شرایط سایت مشتری و الزامات فنی

مزایا و ویژگی های اصلی:

1. مواد با کیفیت بالا، ساختار قوی و بادوام

بدنه کابینت از ورق فولادی گالوانیزه به ضخامت 2 میلی متر ساخته شده است که از طریق چندین فرآیند خمشی دقیق شکل گرفته است. را ساختار کلی ساده و مستحکم، با ظاهری بدیع است. دارای خوردگی و زنگ زدگی عالی است مقاومت و عملکرد حفاظت مکانیکی، به طور موثر در برابر فرسایش محیطی خارجی و مکانیکی مقاومت می کند تاثیر، تضمین عملکرد پایدار طولانی مدت و افزایش قابل توجه طول عمر تجهیزات.

2. طرح مستقل مدولار برای عملیات و نگهداری راحت

واحدهای اصلی حلقه سه طرفه 11 کیلو ولت و 13.8 کیلو ولت دارای واحدهای عملکردی مجزای مستقل با شفاف و سازماندهی شده هستند. طرح بندی طراحی ماژولار از تداخل متقابل بین ماژول ها جلوگیری می کند. بازرسی روزانه، تعمیرات عیب و قطعات جایگزینی ها ساده هستند، به طور موثری بهره وری عملیات و نگهداری را بهبود می بخشند و بعداً کاربران را کاهش می دهند هزینه های بهره برداری و نگهداری

3. پیکربندی انعطاف پذیر و حالت های عملیات متنوع

سوئیچ اصلی از گزینه های پیکربندی دوگانه پشتیبانی می کند و یک سوئیچ بار ABB SFL12 SF6 یا یک Huajidian را انتخاب می کند. سوئیچ بار FLN3612D SF6 که خود توسعه یافته است. بسته به نیاز پروژه، قطع کننده های مدار SF6 سری ABB HAD/US یا قطع کننده مدار خلاء VD4S نیز می تواند اضافه شود. با هر دو حالت عملیات دستی و الکتریکی سازگار است، سازگاری با شرایط مختلف سایت و نیازهای ساخت و ساز توزیع برق هوشمند.

4. سازگاری بالا، مناسب برای چند سناریو

طراحی شده برای استفاده در محیط های داخلی و خارجی، می تواند به طور پایدار در محیط های پیچیده مانند دمای بالا و رطوبت این تجهیزات دارای رتبه حفاظتی IP3X است که به طور موثر از نفوذ گرد و غبار و اجسام خارجی جلوگیری می کند اطمینان از قابلیت اطمینان طولانی مدت در محیط های بیرونی و صنعتی.

پارامترهای فنی دقیق

محیط و ابعاد استفاده

1. شرایط محیطی قابل اجرا

برای اطمینان از عملکرد پایدار طولانی مدت، الزامات زیست محیطی قابل اجرا به شرح زیر است: دمای محیط: -25℃~+40℃؛ ارتفاع: ≤1000 متر؛ میانگین رطوبت نسبی روزانه ≤95%، میانگین رطوبت نسبی ماهانه ≤90%. را محل عملیات باید عاری از مواد قابل اشتعال و انفجار، مواد شیمیایی خورنده و مکرر شدید باشد ارتعاشات و ضربه های قوی، آن را برای اکثر سناریوهای توزیع برق شهری و صنعتی مناسب می کند.

2. ابعاد کلی

سناریوهای برنامه اصلی

واحد اصلی حلقه سه راهه 11 کیلوولت 13.8 کیلوولت به طور گسترده در زمینه های عمرانی، صنعتی، زیرساختی و انرژی های نو استفاده می شود. پوشش جوامع مسکونی، مراکز تجاری، منبع تغذیه روشنایی معابر شهری، توزیع برق کارخانه، و منبع تغذیه خط تولید خودکار. همچنین برای پروژه های زیرساختی کلیدی مانند راه آهن، تونل‌ها، فرودگاه‌ها و بیمارستان‌ها و همچنین نیروگاه‌های بادی و پروژه‌های متصل به شبکه نیروگاه فتوولتائیک، ارائه توزیع ایمن و پایدار برق ولتاژ متوسط برای سناریوهای مختلف.

موارد کاربردی واقعی

در یک پروژه توزیع شده نیروگاه فتوولتائیک در شرق چین، Huajidian یک حلقه سه مداره 13.8 کیلوولت را سفارشی کرد. واحد اصلی برای اتصال به شبکه نیروگاه و کنترل توزیع. محصول با خروجی متناوب سازگار می شود ویژگی های تولید برق فتوولتائیک، دستیابی به ایزوله ایمن و اتصال پایدار برق به شبکه تجهیزات تولید، اطمینان از ادغام کارآمد انرژی جدید در شبکه اصلی. تجهیزات دارد بدون هیچ گونه خرابی تا به امروز، به طور کامل مطابق با استانداردهای سختگیرانه تامین برق برای شبکه انرژی جدید عمل می کند اتصال

سوالات متداول

Q1: تفاوت بین نسخه سوئیچ بار SF6 و نسخه قطع کننده مدار خلاء حلقه چیست؟ واحد اصلی و به ترتیب برای چه سناریوهایی مناسب هستند؟

A: بار شکن های SF6 هزینه های پیکربندی کمتر و عملکرد پایدار را ارائه می دهند، مناسب برای سناریوهای رایج مانند جوامع مسکونی، روشنایی تجاری، و توزیع برق صنعتی عمومی، با بار روزانه مکرر مواجه می شوند نیازهای وقفه قطع کننده های مدار خلاء VD4S، زمانی که با کلیدهای مدار ABB SF6 پیکربندی شوند، قوی تر هستند. ظرفیت شکست (تا 50 کیلو آمپر) و مقاومت عالی در برابر خطا، آنها را برای قدرت با قابلیت اطمینان بالا مناسب تر می کند. سناریوهای عرضه مانند بیمارستان ها، مراکز داده، نیروگاه های انرژی نو و پارک های صنعتی پر بار.

Q2: آیا این واحد اصلی حلقه سه طرفه 11 کیلوولت 13.8 کیلوولت از سفارشی سازی و تنظیم پارامتر در محل پشتیبانی می کند؟

ج: بله. Huajidian به عنوان یک کارخانه واحد اصلی حلقه حرفه ای، سفارشی سازی شخصی شده تمام بعدی را ارائه می دهد خدمات جریان نامی، پیکربندی حفاظت، روش کار، اندازه کابینت و لوازم جانبی قابل تنظیم هستند با توجه به سطح ولتاژ در محل، اندازه بار و محیط نصب. راه حل های فنی انحصاری، CAD نقشه های ساخت و ساز و نقل قول های دقیق نیز موجود است.

Q3: طول عمر تجهیزات و چرخه تعمیر و نگهداری روزانه چیست؟

پاسخ: این محصول دارای طول عمر مکانیکی 2000 چرخه و عمر شکستن با ظرفیت کامل 100 چرخه برای بار است. شکن در شرایط عملیاتی استاندارد، طول عمر طراحی بیش از 15 سال است. تعمیر و نگهداری روتین توصیه ها: هر 3 ماه یکبار بازرسی بصری و حذف گرد و غبار را انجام دهید. انجام تست عملکرد جامع هر 12 ماه، از جمله هوابندی، مقاومت مدار و عملکردهای حفاظتی. ساختار مدولار به طور قابل توجهی دشواری تعمیر و نگهداری را کاهش می دهد و به طور موثر چرخه عملیات پایدار تجهیزات را گسترش می دهد.

خدمات پس از فروش و سفارشی

Huajidian سرویس تمام چرخه و یک مرحله ای را برای کل سری واحدهای اصلی حلقه 11 کیلوولت و 13.8 کیلوولت خود ارائه می دهد. الف تیم خدمات مشتری حرفه ای 24/7 برای پاسخگویی به سوالات فنی و عیب یابی به صورت واقعی در دسترس است زمان ما می توانیم نقل قول های دقیق، نقشه های نصب CAD، راه حل های فنی کامل و در محل ارائه دهیم خدمات راهنمایی بر اساس الزامات پروژه با تکیه بر نوآوری های مداوم تکنولوژیکی و ارتقاء کیفیت، ما می توانیم راه حل های انحصاری توزیع برق ولتاژ متوسط را برای مشتریان جهانی سفارشی کنیم و با انواع مختلف تطبیق دهیم نیازهای برق صنایع و سناریوهای متعدد
