واحد اصلی رینگ 4/5 جهته 33 کیلوولت

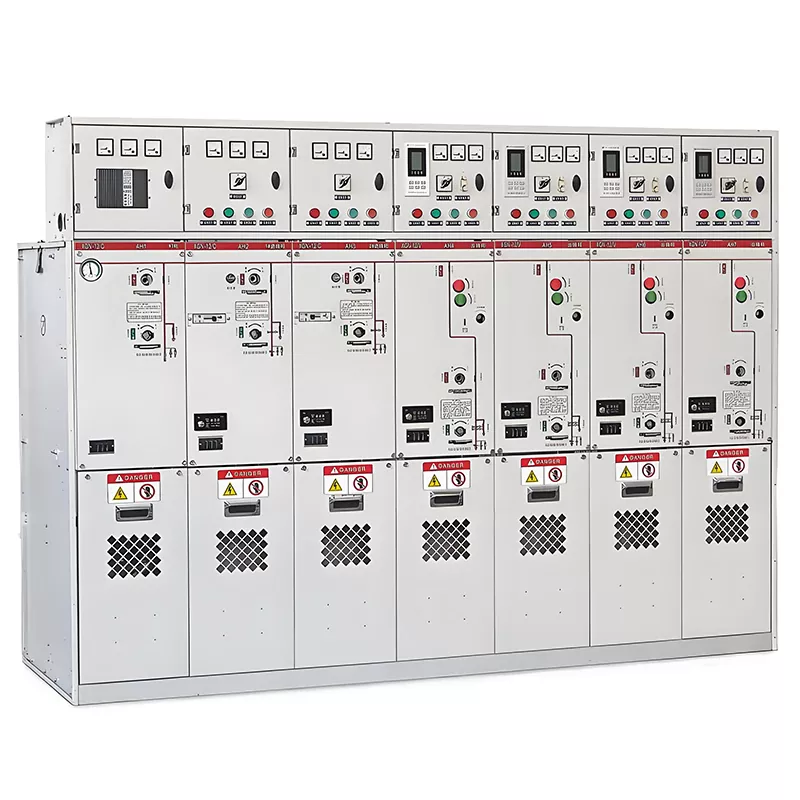

واحد اصلی حلقه 4/5 جهته 33 کیلوولت Huajidian یک هسته ولتاژ بالا داخلی به طور مستقل توسعه یافته و ساخته شده است. تجهیزات توزیع برق، مناسب برای سیستم های برق سه فاز AC 12kV/50Hz. این عمدتا برای قدرت استفاده می شود دریافت و توزیع، و همچنین کنترل خط، حفاظت، نظارت و اندازه گیری. در مقایسه با سنتی واحدهای اصلی حلقه، این محصول از هر دو حالت منبع تغذیه تک حلقه و دو حلقه پشتیبانی می کند و می تواند به طور انعطاف پذیر گسترش یابد. به خطوط ورودی/خروجی 4 یا 5 طرفه، حل مشکلات صنعت تجهیزات توزیع برق سنتی مانند عملکرد محدود، قابلیت گسترش ضعیف و ردپای بزرگ.

این تجهیزات از یک ساختار زرهی فلزی کاملاً محصور و همراه با عایق بندی استاندارد شده استفاده می کنند. طراحی و مجهز به عملکردهای جامع "پنج ضد" به هم پیوسته، به طور موثر از حوادث ایمنی جلوگیری می کند ناشی از عملکرد نادرست با عملکرد پایدار و سازگاری محیطی خوب، محصول به طور گسترده قابل استفاده است به پروژه های مختلف مهندسی توزیع برق ولتاژ متوسط، ساخت و ساز و بازسازی، آن را به یک بسیار عالی تبدیل کرده است تامین کننده معتبر تجهیزات برق حرفه ای در صنعت.

ویژگی های ساختاری اصلی

واحد اصلی حلقه 4/5 جهته 33 کیلو ولت از صفحات فولادی نورد سرد با کیفیت بالا استفاده می کند که دقیقاً توسط CNC خم شده و مونتاژ شده اند. پیچ و مهره ها، یک ساختار فلزی یکپارچه و کاملا محصور را تشکیل می دهند که پایدار است و به راحتی تغییر شکل نمی دهد. را فضای داخلی کابینت از نظر علمی به چهار محفظه محصور مستقل تقسیم می شود: محفظه ابزار، محفظه قطع کننده مدار، محفظه باسبار و محفظه کابل. هر بخش از محفظه های دیگر جدا شده است، مهار موثر گسترش گسل های محلی، اجتناب از تداخل متقابل بین اجزا و به طور قابل توجهی بهبود ایمنی عملیاتی تجهیزات

این کابینت دارای رتبه حفاظتی IP30 است که به طور موثر از نفوذ گرد و غبار، رطوبت و اجسام خارجی جلوگیری می کند. آن را برای شرایط کاری پیچیده داخلی مناسب است و عملکرد پایدار طولانی مدت دقت داخلی را تضمین می کند اجزاء

1. اتاق ابزار بالایی: به طور مرکزی اجزای اصلی مانند ولت متر، آمپرمتر، حفاظت یکپارچه را در خود جای داده است. دستگاه ها، دکمه های قطع کننده مدار و سوئیچ های ذخیره انرژی. پارامترهای عملیاتی تجهیزات به صورت واقعی تجسم می شوند زمان، تسهیل نظارت مستمر و تنظیم وضعیت تجهیزات توسط کارکنان.

2. اتاق قطع کننده مدار میانی: سوئیچ های بار، قطع کننده های مدار خلاء، سوئیچ های زمین و عملکرد را یکپارچه می کند. مکانیسم ها مجهز به چراغ های نشانگر مدار شکن قرمز و سبز و قفل مکانیکی حرفه ای دستگاه ها، وضعیت عملکرد بصری است و کنترل مکانیکی دقیق و قابل اعتماد است.

3. اتاق کابل پایین: دارای سوراخ کار سوئیچ زمین از پیش نصب شده، کانال تسکین فشار مستقل، و هود تهویه طرح استاندارد و سازماندهی شده است، عملیات روزانه، تعمیر و نگهداری و عیب یابی

از نظر ایمنی، تجهیزات به طور جامع از حفاظت دوگانه مکانیکی و الکتریکی استفاده می کنند اجرای پنج عملکرد ضد عملکرد نادرست: منع باز و بسته شدن کلیدهای قطع کننده تحت بار، ممنوعیت باز و بسته شدن تصادفی کلیدهای مدار، ممنوعیت اتصال سیم های اتصال به زمین در حین برق دار، ممنوعیت بستن مدار شکن با اتصال سیم زمین، و ممنوعیت ورود تصادفی به محفظه های پر انرژی، اطمینان از ایمنی پرسنل و تجهیزات در تمام جنبه ها.

مزایای عملکردی اصلی

1. کنترل دقیق شبکه، منبع تغذیه پایدار

این می تواند دقیقا باز و بسته شدن خطوط را کنترل کند، به طور انعطاف پذیر تغییر حالت های منبع تغذیه را تکمیل کند. به عنوان شبکه حلقه، بخش بندی شده و به هم پیوسته، معماری عملیات شبکه برق را بهینه کرده و اطمینان حاصل کنید عملکرد مستمر و پایدار شبکه توزیع.

2. حفاظت جامع از خطا، کاهش سریع آسیب

دارای یک دستگاه حفاظت یکپارچه با کارایی بالا با عملکردهای حفاظتی متعدد مانند جریان اضافه، سفر لحظه ای، توالی صفر، ولتاژ کم و اضافه ولتاژ. هنگام اضافه بار، اتصال کوتاه یا موارد دیگر خطا در خط رخ می دهد، می تواند به سرعت مدار خطا را قطع کند، از گسترش خطا جلوگیری کند و از آن جلوگیری کند. قطعی برق در مقیاس بزرگ و آسیب به تجهیزات.

3. محافظت دوگانه درهم، از بین بردن خطرات پنهان

سوئیچ اتصال زمین، قطع کننده مدار و درب کابینت به هم متصل هستند. درب کابینت را نمی توان در حالی که باز کرد برق دار است و قطع کننده مدار بدون اتصال به زمین قابل اطمینان بسته نمی شود و خطرات ایمنی مانند کار زنده و ورود تصادفی به مناطق پر انرژی در منبع.

4. نظارت بی‌درنگ هوشمند، تطبیق با شبکه‌های هوشمند

با ادغام ابزارهای با دقت بالا و واحدهای حفاظتی هوشمند، می تواند نظارت و تجزیه و تحلیل آماری داشته باشد داده های عملیاتی مانند ولتاژ، جریان و توان در زمان واقعی، پشتیبانی از نظارت از راه دور و تطبیق با نیازهای مدیریت هوشمند شبکه های هوشمند مدرن

5. حفاظت از کاهش فشار فعال، مقاومت در برابر خطای قوی

هر محفظه مستقل مجهز به یک کانال کاهش فشار اختصاصی است. در صورت بروز خطای قوس در داخل تجهیزات، می تواند به طور خودکار و فوری فشار را کاهش دهد، از تغییر شکل و آسیب کابینت جلوگیری کند، و حفاظت از تجهیزات پشتیبانی کننده توزیع برق اطراف

پارامترهای فنی اصلی

مزایای محصول اصلی

1. کیفیت دقیق، استانداردهای انطباق:

 اجزای اصلی از برندهای شناخته شده صنعت انتخاب شده اند کابینت دارای مقاومت عالی در برابر خوردگی و عملکرد جلوگیری از زنگ زدگی است. تمام تجهیزات تحت آزمایش های دقیق قرار می گیرند قبل از خروج از کارخانه، از جمله تست های عملکرد ولتاژ، عایق و قفل شدن را تحمل کند و دارای گزارشات آزمایش نوع کامل، مطابق با استانداردهای ملی برق فشار قوی و اتصال به شبکه برق مشخصات پذیرش

2. طراحی مدولار، هزینه های عملیاتی و نگهداری کم

واحد اصلی حلقه 4/5 جهته 33 کیلوولت دارای ساختار محفظه مدولار جداشدنی و مستقل است و تضمین می کند که هر ماژول عملکردی با دیگران تداخل ندارد. تعویض معمولی قطعات و تعمیر و نگهداری تجهیزات انجام نمی شود نیاز به جداسازی قطعات در مقیاس بزرگ، کاهش قابل توجه زمان عملیات و نگهداری، کاهش کار و هزینه های نگهداری و بهبود کارایی عملیاتی تجهیزات.

3. سفارشی سازی شخصی، سازگار با سناریوهای متعدد

Huajidian می تواند راه حل ها را با توجه به نیازهای پروژه مشتری سفارشی کند و به طور انعطاف پذیر تعداد ورودی ها و مدارهای خروجی، و ارائه قطع کننده های مدار/سوئیچ های بار اختیاری به طرح های حفاظتی مناسب، مطابق با نیازهای متمایز پروژه های مختلف توزیع برق صنعتی و عمرانی

سناریوهای کاربردی معمولی

1. تجهیزات اصلی توزیع برق برای شبکه های حلقه شبکه برق شهری، ایستگاه های سوئیچینگ و پست ها، سازگار با پروژه های ساخت و ساز و نوسازی شبکه برق جدید و قدیمی

2. اتاق های توزیع برق فشار قوی و سیستم های کنترل منبع تغذیه کارگاهی در صنعت و معدن شرکت ها و کارخانه های شیمیایی؛

3. اتاق های توزیع برق در مجتمع های تجاری، جوامع مسکونی و ساختمان های اداری.

4. پشتیبانی از تابلو برق برای نیروگاه های فتوولتائیک و نیرو بادی و پست های جعبه ای.

5. سیستم های تضمین منبع تغذیه برای مکان های کلیدی مانند حمل و نقل ریلی، بیمارستان ها، مدارس و مراکز داده.

مورد کاربردی مهندسی دنیای واقعی

یک پروژه تولید برق فتوولتائیک توزیع شده در شمال چین از واحد اصلی حلقه 33 کیلوولت Huajidian به عنوان تجهیزات توزیع برق متصل به شبکه اصلی برای ایستگاه تقویت کننده. تجهیزات می توانند به طور انعطاف پذیر برق را تغییر دهند حالت های عرضه و جداسازی سریع خطاها، کاملاً سازگار با ویژگی های متناوب و نوسانی تولید برق فتوولتائیک، تثبیت کیفیت برق متصل به شبکه و دستیابی به اتصال ایمن به شبکه و توزیع کارآمد انرژی انرژی جدید این پروژه با ثبات عمل می کند و به طور موثر انرژی جدید محلی را بهبود می بخشد ظرفیت جذب و ارائه پشتیبانی تجهیزات قابل اعتماد برای ساخت شبکه برق سبز.

سوالات متداول

Q1: سیستم ولتاژ قابل اجرا و الزامات محیطی برای واحد اصلی حلقه 33 کیلوولت Huajidian چیست؟

پاسخ: این محصول به طور خاص برای سیستم های توزیع برق سه فاز AC 50 هرتز 12 کیلوولت با IP30 طراحی شده است. رتبه حفاظتی، مناسب برای محیط های توزیع برق خشک و تمیز داخلی. برای محیط قابل اجرا است دمای -10 تا +40 درجه سانتیگراد و ارتفاعات ≤1000 متر، و می تواند به طور پایدار با شرایط کاری معمولی مانند شهری سازگار شود. شبکه های برق، پارک های صنعتی و اتاق های توزیع برق پشتیبانی تجاری.

Q2: چه مکانیسم های ایمنی در طول عملیات تجهیزات وجود دارد؟

A: تجهیزات دارای چندین سیستم حفاظتی ایمنی است: اولاً به مجموعه کامل "پنج ضد" مجهز شده است. اینترلاک دوگانه الکترومکانیکی برای از بین بردن خطرات مختلف سوء عملکرد؛ دوم، آن را ویژگی های مستقل است طراحی محفظه برای جلوگیری از گسترش گسل ها؛ سوم، دارای یک کانال تسکین فشار مستقل برای رسیدگی است گسل های قوس داخلی؛ چهارم، مجهز به چندین عملکرد حفاظتی مانند اضافه بار و اتصال کوتاه است حفاظت، که می تواند به سرعت مدارهای معیوب را قطع کند و ایمنی پرسنل را به طور جامع تضمین کند تجهیزات

Q3: آیا محصول از سفارشی سازی و توسعه آینده پشتیبانی می کند؟

ج: بله. این محصول دارای طراحی ماژولار و قابل ارتقا است که امکان جابجایی انعطاف پذیر بین 4/5 ورودی/خروجی را فراهم می کند. طرح های خطی و تطبیق با حالت های منبع تغذیه تک حلقه و دو حلقه. به طور همزمان، تعداد ورودی و خطوط خروجی، انواع سوئیچ و طرح‌های حفاظتی سفارشی‌شده را می‌توان با نیازهای پروژه تنظیم کرد. مدولار ساختار امکان گسترش تجهیزات آینده و ارتقاء عملکردی را بدون تغییرات در مقیاس بزرگ در قدرت فراهم می کند سیستم توزیع

قدرت شرکت

Huajidian سالهاست که عمیقاً در زمینه تجهیزات توزیع برق فشار قوی درگیر بوده و بر روی آن تمرکز کرده است تحقیق و توسعه، تولید و فروش مجموعه کامل تجهیزات قدرت مانند تابلو برق فشار قوی، حلقه اصلی واحدها و پست های پیش ساخته این شرکت دارای کارگاه های تولید مدرن، استاندارد، حرفه ای است تجهیزات تست دقیق، و یک تیم ارشد فنی تحقیق و توسعه، امکان تحقیق و توسعه مستقل و سفارشی قابلیت های تولید
