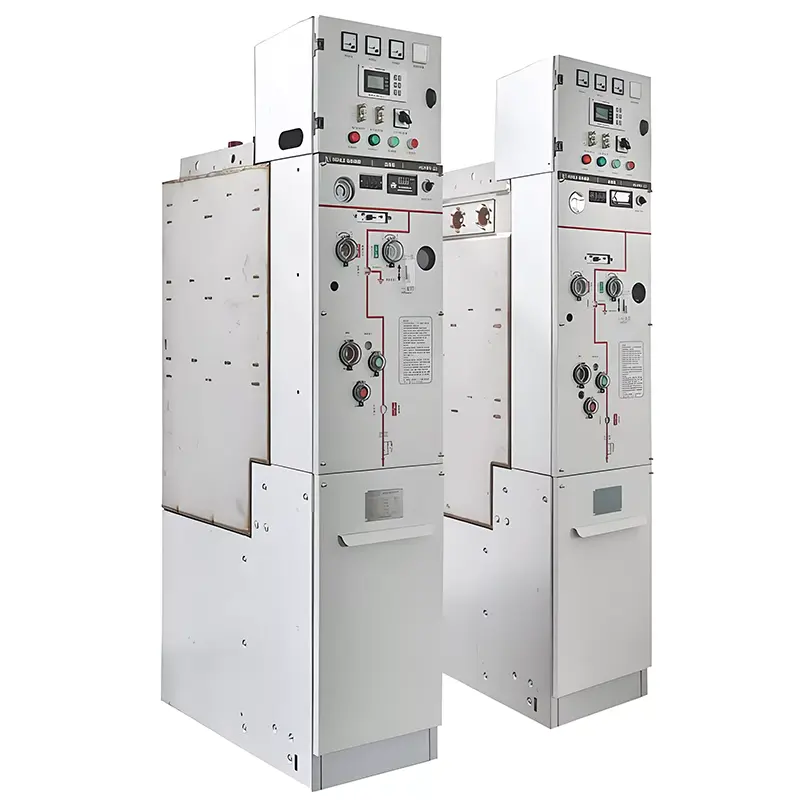

کلید 11 کیلوولت SF6 GIS عایق گاز

تابلو برق 11 کیلوولت SF6 GIS عایق گاز Huajidian یک حلقه بسیار هوشمند، سازگار با محیط زیست و بادوام است. واحد اصلی به طور خاص برای سیستم های توزیع برق مدرن طراحی شده است. در مقایسه با عایق سنتی SF6 تابلو برق، این محصول از هوای خشک و نیتروژن به جای گاز بسیار گلخانه ای SF6 استفاده می کند و به SF6 صفر می رسد. انتشار گازهای گلخانه ای، کاهش قابل توجه انتشار کربن از عملکرد شبکه برق، و نشان دادن سبز و برجسته مزایای صرفه جویی در انرژی

این تجهیزات دارای یک طرح فشرده و طراحی مدولار استاندارد شده، یکپارچه سازی حسگر، خودکار است. فن آوری های کنترل و نظارت هوشمند. این ترکیبی از دریافت، توزیع، حفاظت، و عملکردهای نظارت، اطمینان از عملکرد پایدار و قابلیت های قوی ضد تداخل. تمام محصولات تحت بازرسی کیفیت دقیق در کل فرآیند کارخانه، تضمین کیفیت پایدار و قابل اعتماد. راه‌حل‌های محصول استاندارد و سفارشی‌شده را می‌توان برای سناریوهای مختلف ارائه کرد که به طور جامع قدرت را پوشش می‌دهد نیازهای توزیع در منبع برق مسکونی شهری، اتصال به شبکه انرژی نو، شرکت های صنعتی و معدنی، مراکز حمل و نقل، امکانات پزشکی و سوپرمارکت ها.

مزایای محصول اصلی

1. سبز و سازگار با محیط زیست، عملیات کم کربن

تابلو برق 11 کیلوولت SF6 GIS عایق گاز از هوای تمیز و نیتروژن به عنوان عایق و رسانه خاموش کننده قوس استفاده می کند. حذف کامل آلودگی گازهای گلخانه ای SF6. این تجهیزات دارای عملکرد آب بندی عالی است، با یک نرخ نشت سالانه تنها 0.01ppm و رطوبت داخلی ≤150μL/L، مطابق داخلی و بین المللی استانداردهای ساخت و ساز شبکه برق سبز و توانمندسازی طولانی مدت کم کربن، سازگار با محیط زیست و پایدار بهره برداری از تجهیزات توزیع برق

2. توانمندسازی هوشمند، قابل انطباق با شبکه های هوشمند

مجهز به سیستم سنجش با دقت بالا، کنترل خودکار و جمع آوری اطلاعات، می تواند نظارت کند. وضعیت عملکرد تجهیزات و تخلیه جزئی در زمان واقعی، هشدار اولیه خطا و کنترل از راه دور را امکان پذیر می کند. آن را از توابع خود ترمیمی اتوماسیون شبکه پشتیبانی می کند، به سرعت خطاهای خط را شناسایی و جدا می کند، و به طور موثر بهبود می یابد. سطح اطلاعات و بهره وری عملیات و نگهداری شبکه توزیع.

3. ساختار فشرده، عملیات بادوام

با اتخاذ یک طراحی مدولار یکپارچه، تجهیزات منطقه کوچکی را اشغال کرده و از انبساط بالا و جانبی پشتیبانی می کند. روش های نصب برای انطباق با فضاهای مختلف نصب این تجهیزات دارای ساختاری مقاوم با 8 درجه است قابلیت تقویت لرزه ای و بسیار بادوام است. قطع کننده مدار دارای عمر مکانیکی تا 10000 است چرخه، کلید قطع کننده و کلید زمین دارای عمر عملیاتی 3000 سیکل هستند و مقاومت در هر فاز مدار اصلی ≤120μΩ است که عملکرد پایدار و بدون عیب طولانی مدت را تضمین می کند.

4. سازگاری قوی، طیف وسیعی از کاربردها

این می تواند به طور پایدار در محیط های با دمای شدید از -40 تا +50 درجه سانتیگراد عمل کند، برای مناطق در ارتفاعات مناسب است. 4000 متر و پایین تر، و می تواند رطوبت بالا و شرایط آب و هوایی سخت را تحمل کند. محفظه هوا دارای IP67 است رتبه حفاظتی، و نمای بیرونی کابینت دارای رتبه حفاظتی IP4X است که به طور موثر از گرد و غبار، آب و نفوذ جسم خارجی، بنابراین نیازهای شرایط عملیاتی پیچیده داخلی و خارجی را برآورده می کند.

مشخصات محصول و پارامترهای فنی اصلی

1. شرایط عملیاتی اساسی

- ولتاژ نامی: 12 کیلو ولت

- فرکانس نامی: 50 هرتز سه فاز AC

- نوع سیستم: سیستم تک شینه/سیستم مقطعی تک شینه

- دمای محیط: -40℃~+50℃

- رطوبت نسبی: میانگین روزانه <95%، میانگین ماهانه <90%

- ارتفاع قابل اجرا: ≤4000 متر

- مقاومت لرزه ای: 8 درجه

2. پارامترهای فنی اصلی

- جریان امتیازی: 630A

- روش خاموش کردن قوس: قطع کننده خلاء

- محیط عایق: هوای پاک/نیتروژن

- جریان قطعی نامی اتصال کوتاه: 20 کیلو آمپر

- جریان مقاومت کوتاه مدت 3 ثانیه: مدار اصلی 20 کیلو آمپر، مدار زمین 17/4 کیلو آمپر

- ولتاژ تحمل فرکانس برق 1 دقیقه: فاز به فاز / زمین 42 کیلو ولت، قطع 48 کیلو ولت

- ولتاژ مقاومت در برابر ضربه رعد و برق: فاز به فاز / زمین 75 کیلو ولت، قطع شدن 85 کیلو ولت

- تخلیه جزئی: ≤20pC

- قابلیت تحمل قوس داخلی: 20kA/0.5s

- میزان نشت گاز سالیانه: 0.01ppm

- عملکرد فشار صفر: از عملکرد عادی تحت فشار گیج صفر پشتیبانی می کند

3. ابعاد تجهیزات (واحد: میلی متر)

- کابینت قطع کننده مدار انبساط بالا / کابینت کابل: 420×850×1950

- کابینت PT گسترش بالا: 600×850×1950

- کابینت قطع کننده مدار انبساط جانبی / کابینت کابل: 420×850×2000

- کابینت گسترش جانبی PT: 600×850×1950

سناریوهای برنامه اصلی

تابلو برق 11 کیلوولت SF6 GIS عایق گاز Huajidian عمدتاً برای دریافت و توزیع برق در صنایع و پروژه های شبکه های حلقه کابلی مدنی و پایانه های شبکه توزیع. به طور گسترده برای برق مسکونی شهری قابل استفاده است توزیع، پست های کوچک، ایستگاه های سوئیچینگ، جعبه های انشعاب کابل، پست های جعبه ای، صنعتی و معدنی شرکت ها، مراکز خرید، فرودگاه ها، مترو، مزارع بادی، بیمارستان ها، استادیوم ها، راه آهن ها، تونل ها و غیره سناریوهایی که سناریوهای مختلف توزیع برق ولتاژ متوسط مانند ساختمان‌های عمرانی، صنعتی را پوشش می‌دهند تولید و تولید انرژی جدید.

مورد کاربرد مهندسی دنیای واقعی

یک پارک صنعتی لجستیک در چونگ کینگ از قدیمی بودن تجهیزات و عدم اطمینان کافی منبع تغذیه رنج می برد. را پروژه تعویض تجهیزات قدیمی با تابلو برق هوشمند GIS Huajidian. استفاده از طراحی مدولار و سریع آن نصب، پروژه جایگزینی تجهیزات و راه اندازی اتصال به شبکه را در مدت زمان کوتاهی به پایان رساند و به نتیجه رسید نظارت هوشمند بر شبکه برق پارک قابلیت مقاومت در برابر اتصال کوتاه 20 کیلو آمپری محصول و داخلی عملکرد حفاظت قوس به طور موثر در برابر تاثیر نوسانات بار صنعتی مقاومت می کند و قدرت پایدار را ارائه می دهد تامین برای عملیات تولید و لجستیک پارک.

سوالات متداول

Q1: در مقایسه با تجهیزات سنتی SF6، مزایای زیست محیطی اصلی این تابلوی GIS چیست؟

تجهیزات GIS سنتی متکی به گاز SF6 است که اثر گلخانه ای قوی دارد و نشت می تواند باعث جدی شود. آسیب زیست محیطی این دستگاه Huajidian از هوای خالص و نیتروژن به عنوان عایق سازگار با محیط زیست استفاده می کند. به طور کامل از بین بردن خطر آلودگی SF6. در همین حال، تجهیزات دارای عملکرد آب بندی عالی است، با نرخ نشتی سالانه به اندازه 0.01ppm که ویژگی های سبز و کم کربن آن را برجسته می کند و آن را به یک جریان اصلی تبدیل می کند. محصول را برای شبکه های هوشمند سبز مدرن ارتقا دهید.

Q2: آیا تجهیزات می توانند به طور معمول در محیط های شدید مانند ارتفاع بالا و دمای پایین کار کنند؟

می تواند به طور پایدار عمل کند. این محصول به طور خاص برای شرایط کاری سخت و با عملکرد طراحی شده است محدوده دمایی -40 درجه سانتیگراد تا 50+ درجه سانتیگراد مناسب برای ارتفاعات 4000 متر به پایین و دارای لرزه 8 درجه قابلیت مقاومت، قادر به مقاومت در برابر محیط های سخت مانند دمای پایین، فشار کم و رطوبت بالا. همچنین از عملکرد فشار گیج صفر پشتیبانی می کند و امکان عملکرد عادی را حتی با نوسانات جزئی فشار هوا فراهم می کند. نشان دادن ثبات عملیاتی بسیار بالا

Q3: آیا محصول از راه حل های سفارشی و پشتیبانی از خدمات فنی پس از فروش پشتیبانی می کند؟

Huajidian راه حل های سفارشی برای تمام سناریوها و خدمات فنی یک مرحله ای ارائه می دهد. بر اساس کاربر فضای نصب، شرایط عملیاتی و پیکربندی شبکه، ما می توانیم روش های گسترش تجهیزات را سفارشی کنیم، پیکربندی پارامترها و عملکردهای نظارت هوشمند. ما همچنین یک سرویس کامل از جمله ارائه می دهیم طراحی راه حل پیش از فروش، راهنمایی نصب در حین فروش، و عملیات و نگهداری پس از فروش. می توانید مشورت کنید ما در هر زمان برای به دست آوردن نقل قول ها، نقشه ها، و خدمات بهینه سازی راه حل.

گارانتی خدمات

Huajidian از سیستم استاندارد تولید کارخانه و سیستم خدمات فنی جامع خود برای ارائه استفاده می کند تابلو برق 11 کیلوولت SF6 GIS عایق گاز و خدمات مرتبط به کاربران در سراسر جهان. ما از محصول حمایت می کنیم سفارشی سازی، هماهنگی فنی، تهیه نقشه و راهنمایی در محل. برای قیمت محصولات، پارامتر مطابقت، مشاوره موردی و غیره، لطفاً در هر زمان از طریق وب سایت یا خط تلفن ما با ما تماس بگیرید.

پارامترهای فنی اصلی RMU عایق شده با گاز محیطی

پارامتر فنی اصلی قطع کننده مدار

پارامترهای فنی اصلی مدار اصلی (قطع کننده) سوئیچ زمین ترکیبی در سمت شینه

پارامترهای فنی اصلی مدار زمین (سوئیچ زمین) سوئیچ اتصال زمین ترکیبی در سمت شینه

پارامترهای فنی اصلی مکانیسم عملیات ذخیره انرژی فنر
