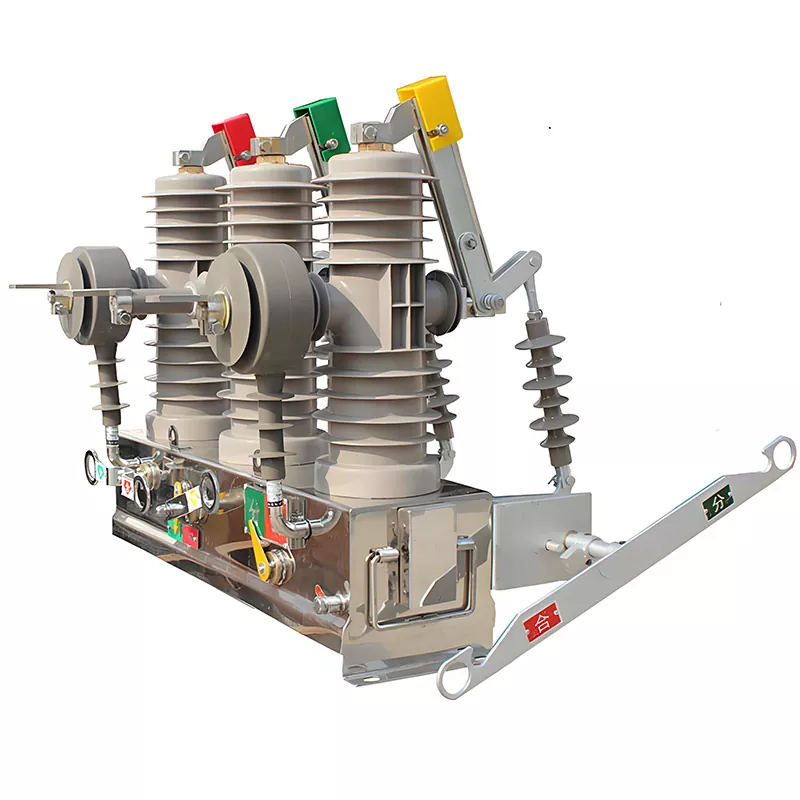

مدار شکن خلاء 11 کیلو ولتی روی قطب

مدار شکن خلاء 11 کیلو ولتی HUAJIDIAN نشان دهنده تکاملی است که برای رسیدگی به نقاط درد سوئیچ های سنتی در فضای باز طراحی شده است - یعنی نرخ خرابی بالا، تعمیر و نگهداری دست و پاگیر، و عملکرد محدود. با ولتاژ نامی 12 کیلو ولت، با شبکه های توزیع سه فاز AC 50 هرتز در فضای باز سازگار است. با فاصله گرفتن از مکانیزم های سنتی فنر، یک مکانیسم عملکرد آهنربای دائمی پیشرفته را به کار می گیرد که دارای ساختاری ساده و قطعات مستعد سایش کمتر است. همراه با یک قطع کننده خلاء، عملکرد پایدار و قابل اعتماد را تضمین می کند. این محصول دارای یک سیستم اندازه‌گیری، کنترل و حفاظت هوشمند است که از روش‌های ارتباطی مختلف (مانند GPRS و فیبر نوری) پشتیبانی می‌کند، امکان شناسایی خودکار خطا، کنترل از راه دور، نظارت بر داده‌ها در زمان واقعی، و جداسازی دقیق خطا را فراهم می‌کند، در نتیجه الزامات عملکرد بدون سرنشین در اتوماسیون شبکه توزیع (FA) را برآورده می‌کند.

مزایای محصول اصلی

1. ساختار قابل اعتماد، هزینه های نگهداری بسیار کم

با استفاده از مکانیزم عامل آهنربای دائمی، طراحی ساختارهای انتقال پیچیده موجود در مکانیزم های فنری سنتی را کاملاً حذف می کند. با اجزای کمتر و بدون قطعات الاستیک مستعد سایش، اساساً مسائل مربوط به خستگی مکانیکی و نرخ بالای خرابی رایج در تجهیزات سنتی را حل می‌کند.

2. طول عمر استثنایی، مناسب برای عملیات مکرر

مدار شکن خلاء 11 کیلو ولتی دارای طول عمر مکانیکی تا 30000 کار می باشد. چرخه های باز و بسته شدن مکرر را در دراز مدت تحمل می کند، و آن را برای برنامه های شبکه توزیع هوشمند که شامل بسته شدن مجدد خودکار و سوئیچینگ فرکانس بالا کاملاً مناسب می کند. این از آسیب تجهیزات ناشی از عملیات مکرر جلوگیری می کند و عملکرد مداوم و پایدار سیستم اتوماسیون شبکه را تضمین می کند.

3. مدیریت خطای قوی، عملیات ایمن و پایدار

با جریان قطع نامی اتصال کوتاه 25 کیلو آمپر، واحد می تواند 30 عملیات قطع اتصال کوتاه متوالی را با اطمینان انجام دهد. مجهز به یک واحد حفاظتی داخلی مبتنی بر ریزپردازنده، مجموعه جامعی از عملکردهای حفاظتی از جمله حفاظت سه مرحله‌ای جهت جریان اضافه با مسدود کردن ولتاژ، حفاظت توالی صفر و بسته شدن مجدد خودکار را ارائه می‌دهد. این به سرعت خطاهای شبکه را شناسایی و جدا می کند، از انتشار خطا جلوگیری می کند و ایمنی عملیات شبکه را تقویت می کند.

4. یکپارچه سازی هوشمند و مدیریت از راه دور

عملکردهای اندازه گیری، کنترل، حفاظت و ارتباط را در یک واحد ادغام می کند و از سوئیچینگ از راه دور (باز کردن/بستن)، نظارت بر داده های برق در زمان واقعی، هشدارهای خطا و آپلود داده ها پشتیبانی می کند. سازگار با حالت‌های ارتباطی اصلی مانند GPRS و فیبر نوری، به طور یکپارچه با پلتفرم‌های مدیریت شبکه هوشمند ارتباط برقرار می‌کند تا O&M (عملیات و نگهداری) دیجیتال، بصری و هوشمند شبکه‌های توزیع را فعال کند.

5. سازگاری با محیط های شدید در فضای باز

به طور خاص برای شرایط سخت در فضای باز طراحی شده است، دارای درجه حفاظتی بالایی است و در محدوده دمای شدید -40 تا +70 درجه سانتیگراد به طور پایدار عمل می کند. برای ارتفاعات تا 2000 متر و مناطق با آلودگی شدید کلاس V مناسب است. با مقاومت عالی در برابر دماهای بالا و پایین، خوردگی و گرد و غبار، با محیط‌های پیچیده در فضای باز از جمله مناطق ساحلی، مناطق صنعتی و مناطق با ارتفاع بالا سازگار است.

سناریوهای کاربردی

1. یکپارچه سازی پست: به عنوان کلید فیدر خروجی در سمت 10 کیلوولت ترانسفورماتورهای اصلی پست عمل می کند و از سوئیچینگ ایمن و حفاظت از خطا برای مدارهای فیدر اطمینان حاصل می کند.

2. مقاوم سازی و ارتقاء خط: نصب شده بر روی قطب ها/برج های خط توزیع به عنوان سوئیچ های مقطعی یا اتصال دهنده برای فعال کردن منبع تغذیه تقسیم شده و جداسازی خطا.

3. سناریوهای توزیع عمومی: مناسب برای کنترل توزیع برق در شبکه های هوشمند شهری، ارتقاء شبکه روستایی، شرکت های صنعتی و معدنی، جوامع مسکونی و پارک های تجاری.

4. سناریوهای منبع تغذیه با قابلیت اطمینان بالا: به ویژه برای مناطقی که نیاز به قابلیت اطمینان تامین بالا و ارتقاء اتوماسیون شبکه توزیع دارند مناسب است. بخش‌های معیوب را به سرعت جدا می‌کند و برق را به مناطق آسیب‌دیده باز می‌گرداند و کیفیت خدمات را به‌طور قابل‌توجهی افزایش می‌دهد.

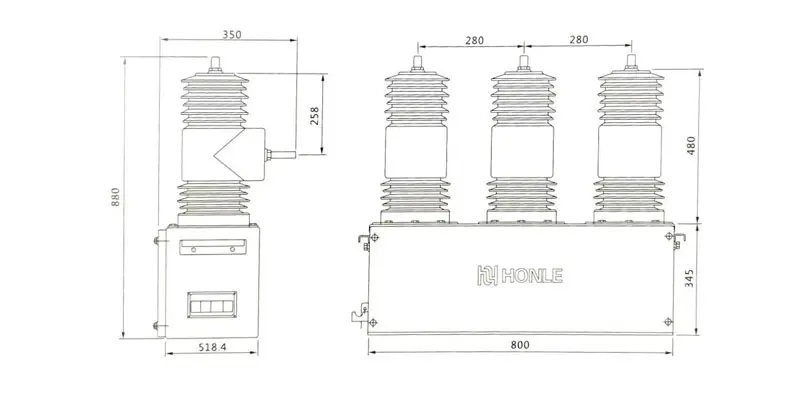

پارامترهای فنی

مورد کاربردی دنیای واقعی

مورد: پروژه ارتقاء اتوماسیون شبکه روستایی در آنهویی

در سال 2025، شهرستان گوژن، شهر بنگبو، استان آنهویی، پروژه ارتقاء اتوماسیون شبکه روستایی را راه‌اندازی کرد و قطع کننده‌های مدار خلاء 11 کیلوولت HUAJIDIAN را در تعداد زیادی به کار برد. شبکه اصلی روستایی محلی متکی به تابلو برق سنتی بود که با اتوماسیون کم و خطاهای مکرر مشخص می شد. خطاهای خط منجر به قطعی گسترده برق شد و نتوانست نیازهای برق قابل اعتماد ساکنان روستایی و شرکت های شهرستانی را برآورده کند.

این پروژه از روش بای پس لاین لاین برای نصب این قطع کننده مدار هوشمند بر روی بخش های کلیدی خطوط توزیع استفاده می کند و از عدم ایجاد اختلال در منبع تغذیه برای کاربران محلی اطمینان حاصل می کند. این دستگاه با بهره گیری از عملکرد پایدار مکانیزم آهنربای دائمی خود و یک سیستم هوشمند شناسایی خطا، به تشخیص خطا در سطح میلی ثانیه دست می یابد، به طور خودکار بخش های خط معیوب را جدا می کند و به سرعت برق را به مناطق بدون تأثیر باز می گرداند.

پس از استقرار دستگاه، میزان قطع برق ناشی از خطا در خطوط شبکه روستایی محلی به میزان قابل توجهی کاهش یافت و قابلیت اطمینان منبع تغذیه منطقه ای به 99.98 درصد افزایش یافت. مقاومت عالی این محصول در برابر دماهای پایین و آلودگی شدید آن را برای محیط های پیچیده روستایی در فضای باز مناسب می کند. بدون نیاز به تعمیر و نگهداری در طولانی مدت عمل می کند، به طور موثر بار عملیات شبکه و تعمیر و نگهداری را کاهش می دهد و با موفقیت به هدف ارتقاء شبکه های هوشمند روستایی دست می یابد.

سوالات متداول

Q1: مزایای کلیدی مکانیسم آهنربای دائمی در مقایسه با مکانیسم های سنتی فنر چیست؟

مکانیسم آهنربای دائمی HUAJIDIAN ساختارهای انتقال پیچیده موجود در مکانیزم های فنری سنتی را حذف می کند. با طراحی داخلی ساده و بدون اجزای الاستیک آسیب پذیر، مشکلاتی مانند خستگی مواد، گیر کردن، و میزان خرابی بالا مرتبط با مکانیسم های فنر را به طور اساسی حل می کند. این دستگاه پایداری عملیاتی عالی و طول عمر مکانیکی تا 30000 عملیات را ارائه می دهد و از سوئیچینگ مکرر و بسته شدن مجدد خودکار در شبکه های توزیع پشتیبانی می کند. همچنین عملکرد بدون نیاز به تعمیر و نگهداری را ممکن می کند و هزینه های O&M بلند مدت را برای کاربران به میزان قابل توجهی کاهش می دهد.

Q2: آیا این قطع کننده مدار می تواند در شرایط سخت در فضای باز مقاومت کند؟

بله. این محصول برای محیط های شدید در فضای باز بهینه شده است، قادر به عملکرد پایدار در محدوده دمایی -40 درجه سانتیگراد تا +70 درجه سانتیگراد و مناسب برای ارتفاعات تا 2000 متر و مناطق با آلودگی شدید کلاس V است. با درجه حفاظت از نفوذ بالا و مقاومت عالی در برابر گرد و غبار، خوردگی و درجه حرارت شدید، به طور قابل اعتماد در شرایط سخت - مانند مناطق مرطوب ساحلی، مناطق صنعتی و مناطق کوهستانی - به طور کامل نیازهای خدمات طولانی مدت در فضای باز را برآورده می کند.

Q3: قطع کننده مدار خلاء 11 کیلو ولتی از چه عملکردها و روش های ارتباطی هوشمندی پشتیبانی می کند؟

این محصول مجموعه ای جامع از عملکردهای حفاظتی، از جمله حفاظت سه مرحله ای در برابر جریان اضافه مسدود شده با ولتاژ، حفاظت از توالی صفر و بسته شدن مجدد خودکار را ادغام می کند. همچنین از کنترل از راه دور، نظارت بر داده های برق در زمان واقعی و هشدار خودکار خطا پشتیبانی می کند. از نظر ارتباطی، از هر دو حالت اصلی - بی سیم GPRS و فیبر نوری - پشتیبانی می کند و به طور یکپارچه با پلت فرم های اتوماسیون شبکه توزیع یکپارچه می شود. این امکان کنترل هوشمند دستگاه از راه دور، عملیات و نگهداری بدون نظارت، و مدیریت شبکه دیجیتال را فراهم می کند و به عنوان یک جزء اصلی در زیرساخت شبکه هوشمند عمل می کند.
