مدار شکن خلاء 33 کیلو ولت

مدار شکن خلاء 33 کیلوولت HUAJIDIAN یک تابلو برق متوسط ​​با کارایی بالا است که برای سیستم های توزیع 10 تا 33 کیلوولت در فضای باز طراحی شده است. در درجه اول برای حفاظت و کنترل فیدرهای خروجی پست، خطوط ورودی فشار قوی برای شرکت های صنعتی و معدنی و خطوط انشعاب در مناطق مسکونی استفاده می شود.

این محصول به طور خلاقانه یک قطع کننده خلاء را با یک کنترل کننده هوشمند ادغام می کند و دارای منطق حفاظت شبکه جامع داخلی است. این می تواند انشعابات معیوب را به طور مستقل بدون ایجاد اختلال در منبع تغذیه به خط اصلی جدا کند، در نتیجه به طور موثر دامنه قطع برق را به حداقل می رساند و پایداری عملیاتی شبکه توزیع را افزایش می دهد. این به عنوان یک قطعه اصلی زیرساخت برای شبکه های توزیع هوشمند مدرن عمل می کند.

پارامترهای اصلی محصول

HUAJIDIAN به شدت به استانداردهای تولید صنعت پایبند است و پارامترهای تجهیزات کاملاً با الزامات عملیاتی سیستم های توزیع AC سه فاز در فضای باز سازگار است. پارامترهای کلیدی به شرح زیر است:

1. ولتاژ نامی: 12 کیلو ولت (مناسب برای خطوط توزیع شهری/روستایی 10 کیلوولت؛ سازگار با شرایط عملیاتی 33 کیلوولتی که روی قطب نصب شده است)

2. جریان نامی: 630A، 1000A، 1250A (مشخصات چندگانه برای برآوردن نیازهای بار متفاوت)

3. جریان قطعی نامی اتصال کوتاه: 20 کیلو آمپر، 25 کیلو آمپر (قابلیت قطع خطاهای شدید شبکه)

4. سیستم قابل اجرا: سیستم توزیع AC سه فاز 50 هرتز در فضای باز

5. حالت عملیات: کنترل دستی/الکتریکی دوگانه. از عملکرد هوشمند از راه دور پشتیبانی می کند

ویژگی های کلیدی ساختاری و عملکردی

1. طراحی ساختاری یکپارچه و بهینه

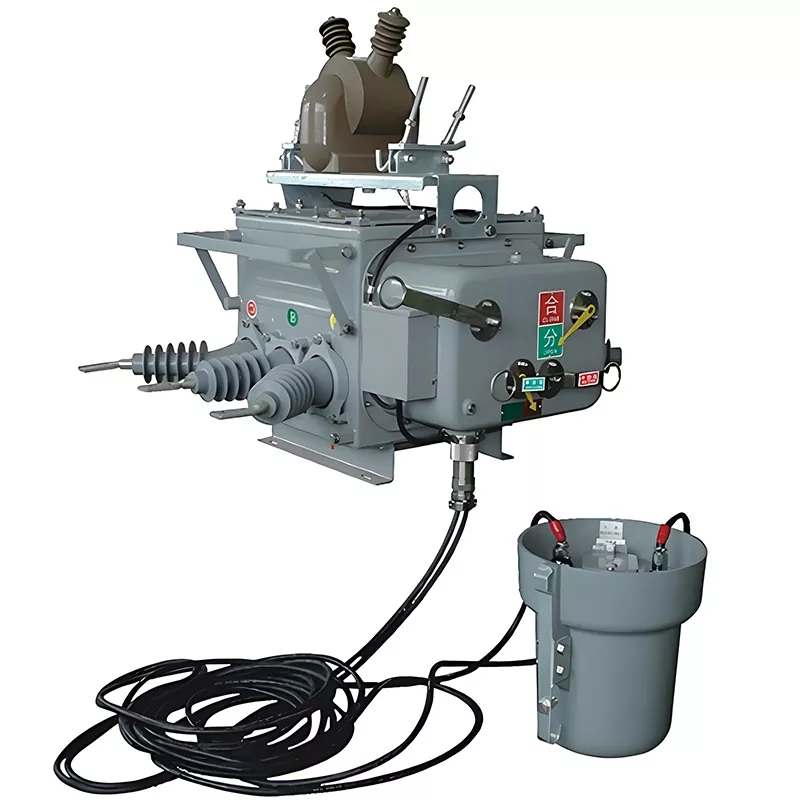

مدارشکن خلاء 33 کیلوولتی دارای یک قطع کننده خلاء داخلی با کارایی بالا است که مسئول سوئیچینگ بار و قطع جریان اتصال کوتاه است. خاموش شدن سریع قوس بدون نشتی قوس خارجی را ارائه می دهد. این دستگاه مجهز به یک دسته شارژ فنری و یک دسته باز/بستن دستی، همراه با نشانگرهای وضعیت قرمز/سبز، امکان نظارت تصویری واضح و مستقیم از وضعیت عملیاتی خود را فراهم می کند. مکانیزم داخلی شارژ فنری ذخیره انرژی پایدار و عملیات سوئیچینگ قابل اعتماد را تضمین می کند و نیازهای استفاده مکرر و طولانی مدت را برآورده می کند.

یک ترانسفورماتور ولتاژ محفظه عایق قهوه ای (PT) در بالای واحد نصب شده است تا نمونه گیری ولتاژ برق و خط را برای کنترل کننده پایین دست فراهم کند. این واحد از طریق یک کابل ضد آب مشکی تخصصی به کنترلر متصل می شود و سیگنال های جریان و ولتاژ را در زمان واقعی ارسال می کند و در عین حال توان عملیاتی پایدار را برای سیستم کنترل تامین می کند.

2. سازگاری محیطی برتر در فضای باز

مدار شکن خلاء 33 کیلوولتی دارای یک طراحی محفظه کاملاً مهر و موم شده و یکپارچه است که ضد آب و مقاوم در برابر زنگ زدگی است. محفظه سیلیکونی خارجی آن دافع کثیفی و مقاوم در برابر اشعه ماوراء بنفش است و قادر به مقاومت در برابر شرایط شدید خارج از منزل مانند دمای بالا، باران شدید و بادهای شدید است. طراحی شده برای عملیات درازمدت روی قطب با حداقل نیازهای تعمیر و نگهداری، هزینه های عملیات شبکه و تعمیر و نگهداری را به میزان قابل توجهی کاهش می دهد.

3. منطق حفاظت یکپارچه هوشمند

این دستگاه که به عنوان یک "سگ نگهبان" هوشمند برای شبکه توزیع عمل می کند، منطق حفاظتی اثبات شده ای را برای شرایط زمینی با توالی صفر و شرایط جریان بیش از حد ترکیب می کند. از خاموش شدن سریع، حفاظت در برابر جریان اضافه با تأخیر زمانی، خاموش شدن کم ولتاژ و بسته شدن مجدد خودکار پشتیبانی می کند. در صورت بروز خطای زمین تک فاز یا اتصال کوتاه فاز به فاز در یک خط انشعاب کاربر، دستگاه به طور خودکار در عرض چند میلی ثانیه خاموش می شود تا بخش معیوب را جدا کند. این امکان حفاظت مقطعی را فراهم می کند و از قطع برق گسترده در خط اصلی جلوگیری می کند.

مزایای عملکردی اصلی

1. جداسازی دقیق خطا برای افزایش پایداری شبکه

این دستگاه که برای رفع خطاهای رایج در خطوط توزیع شهری و روستایی طراحی شده است، انشعابات معیوب را به طور دقیق مکان یابی و جداسازی می کند. هنگامی که خط معیوب جدا شد، منبع تغذیه به خط اصلی بدون وقفه ادامه می یابد. این به طور موثر مدت و دامنه قطع را به حداقل می رساند و به طور قابل توجهی قابلیت اطمینان منبع تغذیه را برای مناطق مسکونی، پارک های صنعتی و شبکه های روستایی بهبود می بخشد.

2. کنترل هوشمند چند بعدی از راه دور

کنترل‌کننده هوشمند همراه، عملکرد جامعی را ارائه می‌کند، از سوئیچینگ از راه دور، گزارش خودکار خطا، و انتقال بی‌درنگ داده پشتیبانی می‌کند. سازگار با سه روش ارتباطی اصلی - 4G، فیبر نوری، و حامل خط برق (PLC) - به طور یکپارچه با ایستگاه های اصلی اتوماسیون توزیع ادغام می شود و امکان عملیات بدون سرنشین، نظارت از راه دور و مدیریت هوشمند تجهیزات نصب شده روی قطب را فراهم می کند.

3. مطابقت با استانداردهای بین المللی و پشتیبانی سفارشی

HUAJIDIAN به عنوان یک تولید کننده حرفه ای تجهیزات توزیع برق، خدمات سفارشی سازی شخصی را مطابق با استانداردهای برق و مشخصات عملیاتی شبکه کشورهای مختلف ارائه می دهد. ما از تنظیمات پارامترها، بهینه‌سازی‌های عملکردی و ارتقاء ساختاری پشتیبانی می‌کنیم و راه‌حل‌های یک مرحله‌ای و انحصاری را برای کاربران جهانی ارائه می‌کنیم.

سناریوهای کاربردی معمولی

1. خطوط توزیع شهری و روستایی: حفاظت از مرز برای خطوط هوایی 10 کیلوولت. به عنوان سوئیچ مرزبندی مالکیت برای خطوط شعبه خدمات جوامع مسکونی و کارخانه ها عمل می کند.

2. ارتقاء اتوماسیون شبکه: حفاظت از بخش و ارتقاء هوشمند برای شبکه های توزیع قدیمی، امکان تشخیص خودکار خطا و جداسازی خطوط توزیع را فراهم می کند.

3. توزیع برق صنعتی و معدنی: حفاظت از خطوط ورودی فشار قوی برای پارک های صنعتی، معادن و پروژه های پتروشیمی، تضمین عملکرد ایمن و پایدار تجهیزات صنعتی.

4. سیستم های توزیع پست: حفاظت فیدر برای پست های کوچک و متوسط، که نیازهای اتوماسیون شبکه های توزیع مدرن را برآورده می کند.

مطالعه موردی پروژه در دنیای واقعی

1. پیشینه پروژه

در سال 2024، یک پروژه ارتقاء اتوماسیون شبکه روستایی در منطقه ای از شرق چین راه اندازی شد. خطوط توزیع محلی روستایی به طور گسترده ای پراکنده بودند و گسل های خط انشعاب اغلب رخ می داد. یک گسل تک نقطه ای به راحتی می تواند باعث خاموشی در کل منطقه شود و به شدت بر مصرف برق مسکونی و تولید صنعتی روستایی تأثیر بگذارد.

2. راه حل کاربردی

این پروژه شامل استقرار دسته ای کلیدهای مدار خلاء 33 کیلوولتی HUAJIDIAN در مرزهای خطوط شاخه و در امتداد بخش های خط توزیع اصلی بود. اتصالات فیبر نوری به ایستگاه اصلی اتوماسیون توزیع محلی، نظارت بر زمان واقعی ولتاژ، جریان و وضعیت عملکرد خط و همچنین عملیات خاموش کردن و بسته شدن مجدد خطای خودکار هوشمند را امکان‌پذیر می‌سازد.

3. نتایج پروژه

پس از راه اندازی تجهیزات، سرعت پاسخ برای جداسازی خطاهای خط تا 90٪ بهبود یافت و خطاهای انشعاب دیگر منبع تغذیه خط اصلی را مختل نکرد. میانگین سالانه قطع برق در شبکه منطقه ای از 6 به کمتر از یک کاهش یافت و حجم کار دستی برای عملیات و نگهداری شبکه 70 درصد کاهش یافت. این با موفقیت مسائل مربوط به خطاهای مکرر و تعمیر و نگهداری دشوار مرتبط با شبکه قدیمی روستایی را حل کرد و به طور موثر ارتقاء هوشمند را تکمیل کرد.

سوالات متداول

Q1: آیا مدارشکن خلاء 33 کیلوولت HUAJIDIAN می تواند به طور قابل اعتماد در فضای باز در محیط های خشن کار کند؟

A1: بله، می تواند. این دستگاه دارای یک محفظه کاملا مهر و موم شده، ضد آب و ضد زنگ با اجزای خارجی سیلیکونی مقاوم در برابر اشعه ماوراء بنفش و لکه است. به طور خاص برای استقرار روی قطب در فضای باز بهینه شده است، در شرایط شدید مانند دماهای بالا و پایین، بارندگی شدید و تشعشعات UV شدید مقاومت می کند و آزمایشات شبیه سازی محیطی در فضای باز را گذرانده است و از عمر طولانی و عملکرد طولانی مدت تقریباً بدون نیاز به تعمیر و نگهداری اطمینان می دهد.

Q2: محصول از چه روش های ارتباطی راه دور برای کنترل و مدیریت هوشمند پشتیبانی می کند؟

A2: این دستگاه مجهز به یک کنترلر هوشمند چند کاناله، از سه حالت اصلی ارتباط از راه دور پشتیبانی می کند: بی سیم 4G، فیبر نوری و حامل خط برق (PLC). این به طور یکپارچه با ایستگاه های اصلی اتوماسیون توزیع ادغام می شود تا سوئیچینگ از راه دور، هشدارهای خطای بلادرنگ، آمار داده های عملیاتی و نظارت بر تجهیزات از راه دور را فعال کند و نیازهای توسعه شبکه هوشمند مدرن را برآورده کند.

Q3: آیا می توان محصول را برای مطابقت با استانداردهای الکتریکی کشورهای مختلف سفارشی کرد؟

A3: بله. HUAJIDIAN سفارشی‌سازی جامع پارامترهای دستگاه، منطق حفاظت، پروتکل‌های ارتباطی و پیکربندی‌های ساختاری را برای همسویی با استانداردهای الکتریکی و مشخصات شبکه کشورها و مناطق مختلف ارائه می‌دهد. ما همچنین اسناد انطباق را برای پاسخگویی به نیازهای پروژه های مهندسی مختلف جهانی ارائه می دهیم.
