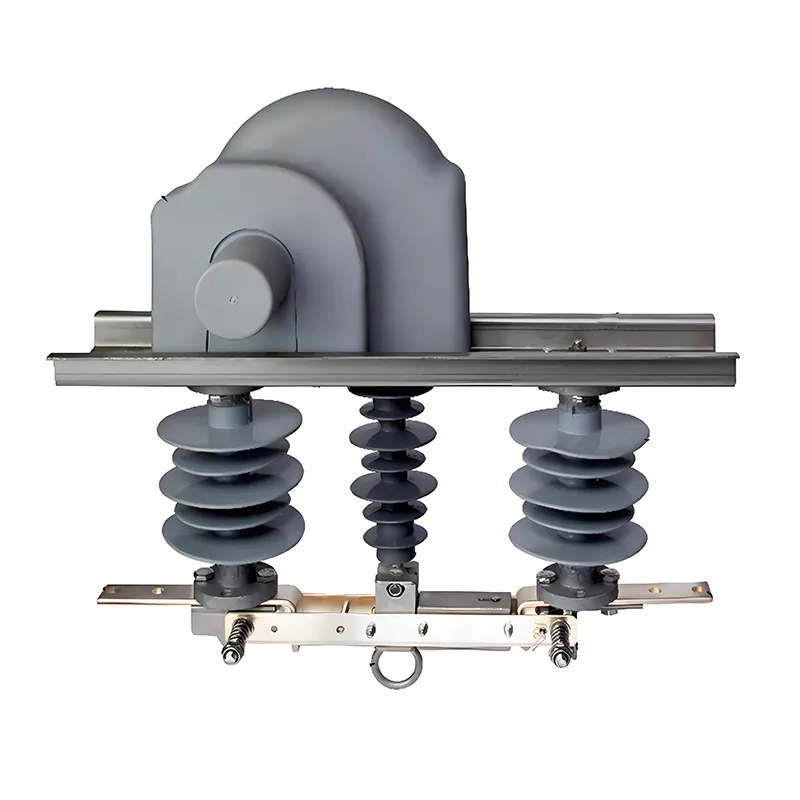

سوئیچ جداسازی ولتاژ بالا

سوئیچ عایق ولتاژ بالا HUAJIDIAN یک دستگاه ایزولاسیون بدون بار بدون قابلیت خاموش کردن قوس است. وظیفه اصلی آن ایجاد یک شکاف هوای واضح و قابل مشاهده پس از باز شدن مدار شکن است که منبع تغذیه را از سمت بار جدا می کند تا از ایمنی پرسنل تعمیر و نگهداری اطمینان حاصل شود.

به‌عنوان یک دستگاه جداسازی هوشمند جریان اصلی برای مقاوم‌سازی اتوماسیون توزیع، می‌تواند به‌طور مستقل عمل کند یا با قطع‌کننده‌های مدار خلاء استاندارد متصل به قطب ترکیب شود تا یک واحد یکپارچه «شکن مدار + سوئیچ جداسازی» را تشکیل دهد. با تخصص عمیق در بخش تجهیزات برق در فضای باز با ولتاژ متوسط ​​چین، ما محصولات استاندارد و راه حل های سفارشی را ارائه می دهیم که با استانداردهای فنی بین المللی در مورد ولتاژ، عایق و اتوماسیون مطابقت دارند.

اجزای ساختاری اصلی

1. مکانیزم عملیاتی الکتریکی خاکستری / کنترل کننده هوشمند

دارای موتور داخلی، دنده های انتقال و ماژول کنترل است. از عملیات دستی محلی، باز کردن/بستن الکتریکی و کنترل ارسال از راه دور پشتیبانی می کند و امکان ادغام مستقیم در سیستم های اتوماسیون توزیع را فراهم می کند. همچنین از ماژول‌های اختیاری برای سیگنال‌دهی موقعیت از راه دور و نشان‌دهنده خط زنده پشتیبانی می‌کند، که نیازمندی‌های شبکه هوشمند را برای "چهار ریموت" (سیگنال‌دهی از راه دور، اندازه‌گیری از راه دور، کنترل از راه دور و تنظیم از راه دور) برآورده می‌کند.

2.

2. عایق بوشینگ

فازهای چپ و راست از عایق های سوله بزرگ برای پشتیبانی از مدار رسانا استفاده می کنند، در حالی که فاز مرکزی دارای یک ساختار جمع و جور و سوله کوچک است که به عنوان تکیه گاه عایق برای کلید زمین و مکانیسم انتقال عمل می کند و نصب فشرده بر روی قطب های برق را تسهیل می کند.

3. تماس ها و پایانه های رسانا

ساخته شده از آلیاژ با رسانایی بالا و برای مقاومت در برابر خوردگی و اکسیداسیون درمان شده و تداوم مدار پایدار را در محیط های خشن خارج از منزل تضمین می کند.

4. حلقه بالابر مرکزی و ساختار اینترلاک فنری

اتصال مکانیکی بین عملکرد دستی و سوئیچ زمین را فعال می کند. موقعیت های باز/بسته را قفل می کند تا خطر عملیات تصادفی را از بین ببرد.

مزایای کلیدی عملکردی

1. جداسازی فیزیکی بصری که ایمنی نگهداری را تضمین می کند

پس از خاموش شدن برق، سوئیچ جداسازی ولتاژ بالا یک شکاف هوای متمایز ایجاد می کند و منبع برق را به طور کامل از بار جدا می کند، مطابق با استانداردهای ایمنی جهانی برای نگهداری شبکه.

2. سه حالت کنترل سازگار با سناریوهای مختلف O&M

گزینه های کنترل دستی، الکتریکی و از راه دور در دسترس هستند. عملیات متمرکز از راه دور جایگزین بالا رفتن از قطب در محل می شود و خطرات ایمنی مرتبط با عملیات خط زنده را به میزان قابل توجهی کاهش می دهد.

3. سازگاری با سیستم های اتوماسیون توزیع

انتقال بی‌درنگ سیگنال‌های وضعیت باز/بسته به ایستگاه اصلی اتوماسیون، مطابق با الزامات سیگنال‌دهی از راه دور برای ارتقاهای خودترمیمی شبکه هوشمند.

4. ماژول های کاربردی قابل ارتقا

لوازم جانبی اختیاری شامل نشانگرهای خط زنده، نظارت بر خطا، و قفل‌های ضدعملکرد نادرست است که نیازهای متنوع ساخت شبکه هوشمند در مناطق مختلف را برآورده می‌کند.

5. طراحی فشرده روی قطب

ساختار سوله با اندازه کوچک در فاز مرکزی، حجم کلی تجهیزات را به حداقل می‌رساند و امکان نصب بر روی قطب‌های برق موجود را بدون نیاز به براکت‌های نصب اضافی فراهم می‌کند.

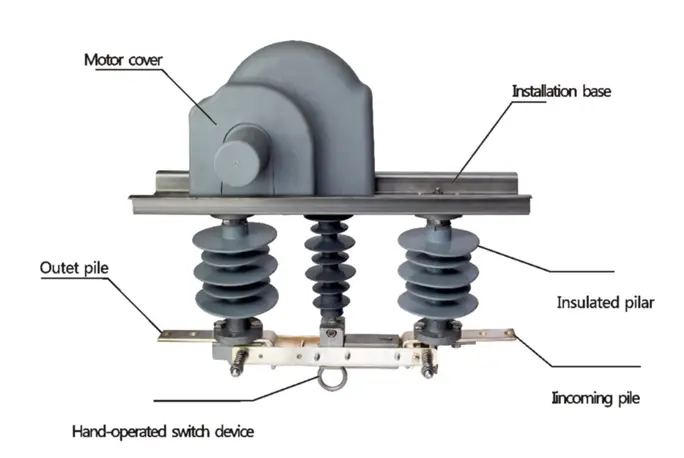

بازنمایی ساختاری

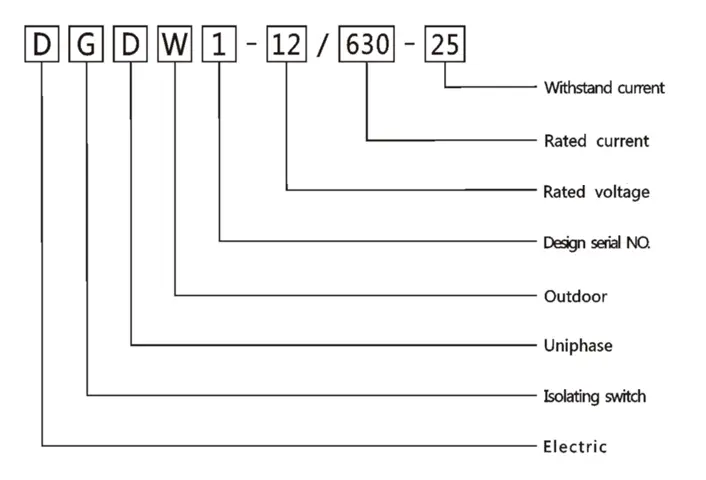

معرفی تایپ

پارامترهای فنی هسته استاندارد

سناریوهای کاربردی کلیدی

1. برای برآورده کردن الزامات جداسازی اجباری برای تعمیر و نگهداری خط، همراه با قطع کننده های مدار خلاء متصل به قطب ZW8-12 یا ZW32-12 استفاده می شود.

2. بخش بندی و انشعاب خطوط در طول ارتقاء اتوماسیون شبکه توزیع شهری و روستایی، امکان جداسازی از راه دور بخش های معیوب را فراهم می کند.

3. دستگاه ایزوله ایمنی اختصاصی برای نگهداری و تعویض تجهیزات در خطوط هوایی 10 کیلوولت شهری و روستایی اصلی و فرعی.

مورد پیاده سازی در دنیای واقعی

در سال 2025، یک دفتر تامین برق در آسیای جنوب شرقی پروژه ارتقاء شبکه توزیع هوشمند را برای مناطق روستایی راه اندازی کرد که 42 شهر و روستا و بیش از 180 کیلومتر خطوط هوایی 10 کیلو ولت را پوشش می داد. خطوط اصلی فقط به سوئیچ‌های قطع دستی سنتی مجهز بودند که فاقد قابلیت کنترل از راه دور بودند. پرسنل تعمیر و نگهداری مجبور بودند برای عملیات در محل از تیرها بالا بروند که منجر به قطعی طولانی مدت و خطرات ایمنی بالا شد.

پیمانکار پروژه سوئیچ هوشمند جداسازی ولتاژ بالا HUAJIDIAN را که با قطع کننده های مدار خلاء ZW32-12 جفت شده است را برای ایجاد یک سیستم خط مقطعی خودکار انتخاب کرد. در مجموع 126 واحد با تغییرات سفارشی برای مطابقت با استانداردهای ملی محلی برای عایق کاری و پروتکل های ارتباطی عرضه شد.

نتایج قابل توجهی که پس از یک سال عملیات متصل به شبکه به دست آمد:

1. عملیات سوئیچینگ خط به طور کامل از طریق کنترل از راه دور از مرکز اعزام انجام می شود و فرکانس کار مستقیم در محل را 85٪ کاهش می دهد.

2. زمان مورد نیاز برای جداسازی خطا و بازیابی نیرو از 2 تا 3 ساعت به کمتر از 3 دقیقه کاهش یافته است که به طور قابل توجهی قابلیت اطمینان منبع تغذیه را افزایش می دهد.

3. ساختار شکاف جداسازی قابل مشاهده خطر برق گرفتگی در طول تعمیر و نگهداری را از بین می برد و در نتیجه حوادث ایمنی در طول سال به صفر می رسد.

این پروژه به طور کامل مناسب بودن محصول را برای ارتقاء شبکه در خارج از کشور تأیید می کند و قابلیت های HUAJIDIAN را در ارائه خدمات یک مرحله ای و سفارشی نشان می دهد.

مقایسه: کلید قطع هوشمند HUAJIDIAN در مقابل سوئیچ قطع اتصال دستی استاندارد

قابلیت های تولید و خدمات سفارشی سازی

HUAJIDIAN یک مرکز تولید مستقل را راه‌اندازی می‌کند که تحقیق و توسعه، مهر زنی، مونتاژ و آزمایش محصول نهایی را ادغام می‌کند و به طور کامل مجهز به دستگاه تست عملکرد الکتریکی با ولتاژ بالا است. ما از مشتریان جهانی استقبال می کنیم تا بازدیدهای خود را در محل از خطوط تولید و امکانات آزمایش ما برنامه ریزی کنند و نمونه ها را شخصاً انتخاب کنند.

ما از سفارشی‌سازی جامع بر اساس استانداردهای ملی پشتیبانی می‌کنیم: پارامترهای عایق، پروتکل‌های ارتباطی، ولتاژهای عملیاتی، سازه‌های به هم پیوسته مکانیکی، و رتبه‌بندی‌های حفاظت از محفظه همه قابل تنظیم هستند. چه برای خرید انبوه استاندارد یا تجهیزات تخصصی پروژه خاص، تیم فنی ما پشتیبانی راه حل یک به یک را ارائه می دهد. سوالات مربوط به پارامترها، نقل قول ها و نقشه های سفارشی در هر زمان پذیرفته می شود.

سوالات متداول

Q1: آیا این سوئیچ جداسازی ولتاژ بالا می تواند جریان بار را به خودی خود مانند یک قطع کننده مدار خلاء قطع کند؟

A1: خیر این دستگاه برای عملیات بدون بار طراحی شده است و فاقد محفظه خاموش کننده قوس است. قطع کننده مدار خلاء ابتدا باید جریان بار را قطع کند قبل از اینکه کلید قطع یک شکاف جداسازی قابل مشاهده ایجاد کند. سوئیچینگ تحت بار برای جلوگیری از حوادث اتصال کوتاه مرتبط با قوس اکیداً ممنوع است. این دستگاه باید همراه با قطع کننده های مدار متصل به قطب مانند ZW8-12 یا ZW32-12 استفاده شود.

Q2: آیا کنترل از راه دور یک ویژگی استاندارد است یا نیاز به سفارشی سازی اضافی دارد؟

A2: یک مکانیزم عملیاتی الکتریکی و رابط ارتباطی از راه دور با سوئیچ‌های قطع و وصل هوشمند HUAJIDIAN استاندارد می‌شوند. سیگنالینگ از راه دور برای وضعیت باز/بسته بدون هزینه اضافی تعبیه شده است. ماژول های اختیاری - مانند نشانگرهای خط زنده یا برنامه های افزودنی نظارت بر خطا - می توانند بر اساس نیازهای پروژه خاص اضافه شوند.

Q3: آیا می توان پارامترهای محصول را برای مطابقت با استانداردهای الکتریکی در کشورهایی غیر از چین تغییر داد؟

A3: بله. به عنوان یک تولید کننده حرفه ای تجهیزات توزیع برق با ولتاژ متوسط، ما سفارشی سازی تمام پارامترها را برای مطابقت با استانداردهای جهانی ارائه می دهیم - از جمله جریان نامی، جریان مقاومت کوتاه مدت، فاصله خزش مقره، پروتکل های ارتباطی از راه دور، و کنترل ولتاژ منبع تغذیه. به سادگی مشخصات الکتریکی رسمی محلی را ارائه دهید و تیم تحقیق و توسعه ما ساختار و پارامترهای محصول را برای اطمینان از انطباق با الزامات گواهینامه منطقه ای بهینه می کند.
