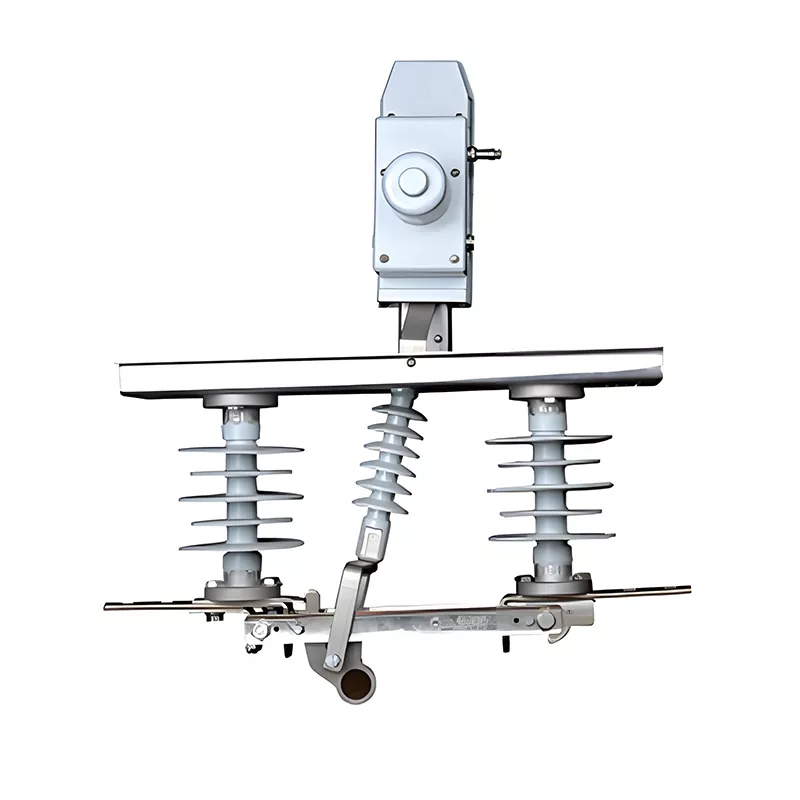

کلید ارتینگ 24kv

سوئیچ زمین 24 کیلو ولت HUAJIDIAN یک دستگاه جداسازی هوشمند مبتنی بر قطب برای شبکه های توزیع بالای 10 کیلو ولت است. این یک مکانیسم عملیاتی الکتریکی، حفاظت از عایق کلی، و انتقال مکانیکی کارآمد را ادغام می کند، که امکان باز و بسته شدن از راه دور و محلی را فراهم می کند. این نقش اصلی را در جداسازی ایمنی خط، حفاظت از تعمیر و نگهداری قطع برق و نظارت هوشمند شبکه برق ایفا می کند و یک تجهیزات پشتیبانی کننده اصلی برای تبدیل اتوماسیون شبکه توزیع است.

HUAJIDIAN مکانیسم‌های عملیاتی سفارشی‌سازی‌شده را متناسب با راه‌حل‌های مختلف منبع تغذیه در محل، از جمله انرژی خورشیدی و باتری‌های DC، ارائه می‌دهد و با شرایط ساخت شبکه برق محلی سازگار است. تمام تولید، آزمایش، سفارشی سازی و خدمات پس از فروش توسط کارخانه خود ما انجام می شود و تیم فنی مشاوره 24/7 در مورد انتخاب و سفارشی سازی راه حل ارائه می دهد.

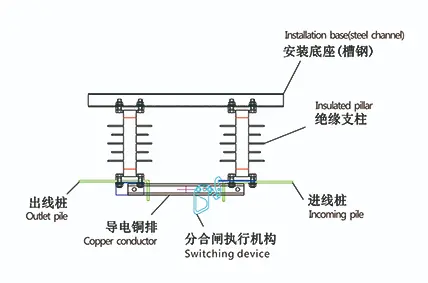

بازنمایی ساختاری

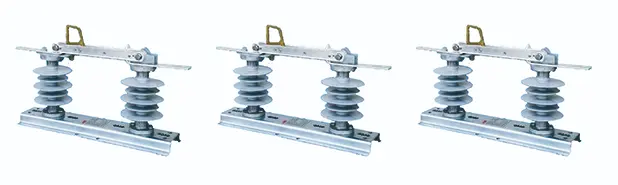

معرفی تایپ

مزایای محصول اصلی

1. عملکرد عایق قوی، سازگار با محیط های سخت در فضای باز

مجهز به عایق های کامپوزیتی با فواصل زیاد خزشی، با دستیابی به درجه ضد آلودگی کلاس IV، مقاوم در برابر فرسودگی و پیری، و قادر به مقاومت در برابر رطوبت، گرد و غبار، و خوردگی اسپری نمک ساحلی. طراحی جداگانه اجزای عایق و مدارهای رسانا ایزوله قابل اعتماد بین قطعات زنده و اجزای زمین را تضمین می کند. تمام فرکانس برق و نشانگرهای ولتاژ مقاومت در برابر ضربه رعد و برق مطابق با استانداردها هستند، مناسب برای خطوط ارتفاع بالا و پایین.

2. مدارهای رسانا مقاوم در برابر خوردگی و بادوام، عمر مکانیکی طولانی

مدار رسانای اصلی از یک فرآیند مسی با روکش نقره استفاده می‌کند که منجر به مقاومت کم در تماس، هدایت عالی و افزایش دمای پایین در طول عملیات طولانی‌مدت می‌شود. تماس های متقارن کاهش فشار را کاهش می دهد. اجزای مکانیکی کلیدی از فولاد ضد زنگ + ضد خوردگی دوگانه گالوانیزه گرم استفاده می کنند که از زنگ زدگی و گیر کردن جلوگیری می کند. عمر عملیات مکانیکی ≥10000 چرخه، از بین بردن خطر تماس ضعیف در طول عملیات طولانی مدت.

3. طراحی سبک و مدولار، هزینه های نصب و نگهداری کمتر

سوئیچ ارت 24 کیلو ولت دارای طراحی سبک و مدولار است که امکان نصب مستقیم بر روی بازوهای متقاطع توزیع استاندارد بدون تغییر برج را فراهم می کند. ساختار درایو پیوندی آن راندمان انتقال بالا و عملکرد روان را ارائه می دهد، راه اندازی در محل را ساده می کند و بار کار تعمیر و نگهداری بعدی را کاهش می دهد، به طور قابل توجهی هزینه های ساخت و ساز و نگهداری چرخه عمر را کاهش می دهد.

پارامترهای فنی اصلی

سناریوهای قابل اجرا

1. بخش بندی خط اصلی و جداسازی خط انشعاب: به سرعت بخش های خطا را جدا کنید و مناطق خاموش را به حداقل برسانید.

2. خطوط بدون مراقبت از راه دور: کنترل از راه دور تعمیر و نگهداری و تعویض خط، کاهش هزینه های دستی بالا رفتن از قطب.

3. جداسازی اتصالات توزیع ولتاژ بالا در پارک های صنعتی: پیوند با سیستم های اتوماسیون شبکه توزیع برای دستیابی به انتقال بار و تشخیص سریع خطا.

4. جداسازی خط اتصال به شبکه برق فتوولتائیک و باد: به طور قابل اعتماد در طول تعمیر و نگهداری، اطمینان از ایمنی اتصال به شبکه انرژی جدید.

مطالعه موردی: پروژه ارتقاء شبکه برق روستایی در مناطق کوهستانی چین مرکزی

ارتقای هوشمندانه یک شبکه برق روستایی در یک منطقه کوهستانی توسط اداره تامین برق شهرستان، چالش هایی مانند خطوط پراکنده، آلودگی شدید نمک پاشی، و فواصل نگهداری طولانی را به همراه داشت. کلیدهای قطع و وصل دستی سنتی به برقکارها نیاز دارند که برای هر تعمیر و نگهداری از تیرها بالا بروند که در نتیجه خطرات بالا و رسیدگی کند خطا به همراه دارد. این پروژه 86 کلید ارتینگ 24 کیلوولت HUAJIDIAN خورشیدی را خریداری کرد. پس از دو سال بهره برداری، عملیات از راه دور گشت های خط در محل را تا 70 درصد کاهش داده است، عایق های ضد آلودگی کلاس IV خطاهای فلاش اوور را در فصول مه آلود برطرف کرده اند و مدت زمان قطعی خط 62 درصد کاهش یافته است.

مزایا در مقایسه با کلیدهای قطع و وصل دستی سنتی

مشخصات نصب و نگهداری

1. الزامات نصب

تثبیت شده به یک بازو استاندارد توزیع در فضای باز. محل نصب باید عاری از لرزش شدید و گازهای خورنده باشد. ارتفاع نصب باید الزامات فاصله ایمنی ولتاژ بالا را برآورده کند و با ابعاد قطب/برج مشترک سازگار باشد.

2. نصب و راه اندازی

پس از تکمیل، عملکردهای باز و بسته شدن، نشانگرهای مکانیکی و سیگنال های کنترل از راه دور را بررسی کنید تا مطمئن شوید که سوئیچ بدون پارگی کار می کند.

3. تعمیر و نگهداری روزانه

به طور مرتب کثیفی عایق را تمیز کنید، زنگ زدگی اجزای انتقال را بررسی کنید، مهر و موم بودن پوشش مکانیزم را تأیید کنید و سطح باتری منبع تغذیه کنترل از راه دور را بررسی کنید. پس از باران شدید، طوفان و آب و هوای نمک پاشی، بازرسی های ویژه مورد نیاز است و عایق ها باید به سرعت تمیز شوند.

تنظیمات اختیاری و خدمات سفارشی سازی

1. سفارشی سازی مشخصات فعلی: 400A~1250A اختیاری، نسخه های افزایش یافته در ارتفاع بالا و دمای پایین موجود است.

2. واسط ارتباطی اتوماسیون اختیاری: برای آپلود موقعیت های باز/بستن و داده های هشدار خطای تجهیزات به سیستم های SCADA متصل می شود.

3. سفارشی سازی راه حل منبع تغذیه: بین برق خورشیدی و منبع تغذیه باتری DC بدون برق اصلی خارجی انتخاب کنید.

4. چندین مدل مکانیزم عملیات الکتریکی موجود، سازگار با پروتکل های ارتباطی کنترل از راه دور مختلف.

سوالات متداول

Q1: آیا می توان از این کلید ارتینگ 24 کیلو ولت در مناطق ساحلی با نمک پاشی شدید و ارتفاعات زیاد استفاده کرد؟

A1: بله. این تجهیزات استاندارد با عایق های کامپوزیتی با فاصله خزش بزرگ کلاس IV ارائه می شود که می تواند در برابر اسپری نمک، گرد و غبار و محیط های مرطوب ساحلی مقاومت کند. تمام قطعات متحرک فلزی از فولاد ضد زنگ + فناوری ضد خوردگی دوگانه گالوانیزه گرم استفاده می کنند. یک نسخه عایق پیشرفته را می توان برای مناطق با ارتفاع بالا سفارشی کرد تا نیازهای اصلاح ولتاژ مقاومت در ارتفاع بالا را برآورده کند. تمام تست های ولتاژ تحمل تست های نوع را گذرانده اند.

Q2: مکانیزم عملیات الکتریکی از چه روش های منبع تغذیه پشتیبانی می کند وقتی که برق اصلی روی قطب وجود ندارد؟

A2: HUAJIDIAN دو راه حل منبع تغذیه خارج از شبکه ارائه می دهد: منبع تغذیه مستقل باتری لیتیوم یون DC و منبع تغذیه پنل خورشیدی با ماژول شارژ و کنترل. هر دو راه حل می توانند به طور مستقل از منابع برق خارجی برای بیش از 18 ماه کار کنند، به طور کامل با مناطق کوهستانی، مناطق مرتعی، و خطوط هوایی بدون منبع تغذیه سازگار هستند.

Q3: آیا تجهیزات می توانند به سیستم های SCADA شبکه توزیع موجود متصل شوند و سیگنال های خطا را از راه دور آپلود کنند؟

A3: یک ماژول ارتباطی ثانویه اختیاری موجود است که با پروتکل های ارتباطی شبکه برق اصلی سازگار است. پس از اتصال به پلتفرم SCADA، می‌تواند اطلاعات خطا مانند موقعیت‌های باز و بسته شدن، آلارم‌های پارازیت مکانیزم و ولتاژ پایین باتری برای کنترل از راه دور را به صورت بلادرنگ آپلود کند، امکان نظارت آنلاین از راه دور سوئیچ‌های روی قطب و کاهش بار کاری بازرسی در محل را فراهم می‌کند.
