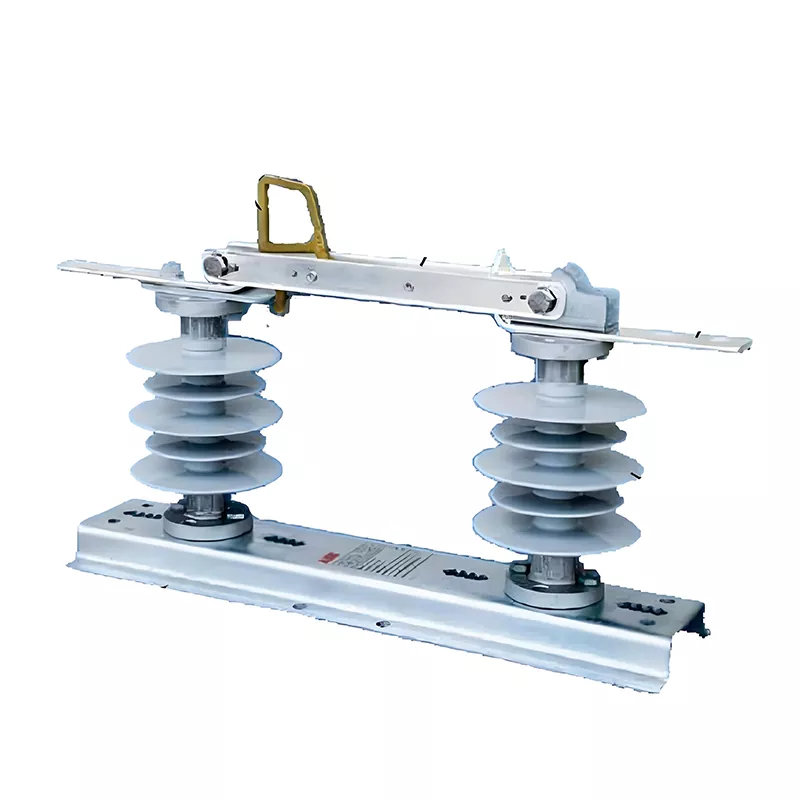

کلید ارتینگ داخلی GDW1-12/630-25

سوئیچ ارتینگ داخلی HUAJIDIAN GDW1-12/630-25 یک دستگاه حفاظت برق در فضای باز است که به طور مستقل توسط یک سازنده حرفه ای متخصص در اجزای اصلی شبکه های توزیع برق با ولتاژ متوسط ​​توسعه یافته و تولید شده است. این محصول برای شرایط عملیاتی پیچیده در فضای باز بهینه شده و ارتقا یافته است، نقاط درد سوئیچ های زمین سنتی مانند مقاومت در برابر آب و هوای ضعیف، حالت های عملکرد محدود و عملکرد ناپایدار را برطرف می کند.

این تجهیزات دارای ولتاژ نامی 12 کیلو ولت، جریان نامی 630 آمپر و جریان اتصال کوتاه 25 کیلوآمپر است. با تکیه بر ساختار عایق با استحکام بالا و اجزای مسی بسیار رسانا، قطع قابل مشاهده و اتصال زمین قابل اطمینان را در طول عملیات و نگهداری تجهیزات امکان پذیر می کند و خطرات ولتاژ باقیمانده را کاملاً حذف می کند و ایمنی شخصی پرسنل تعمیر و نگهداری را تضمین می کند. این قطعه کلیدی تجهیزات برای عملیات استاندارد و نگهداری شبکه های توزیع برق مدرن است.

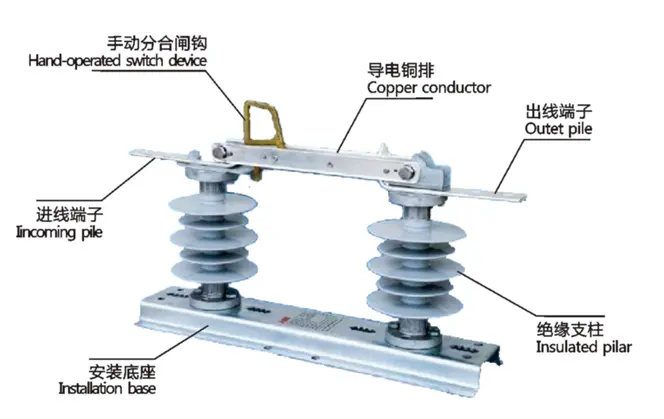

بازنمایی ساختاری

معرفی تایپ

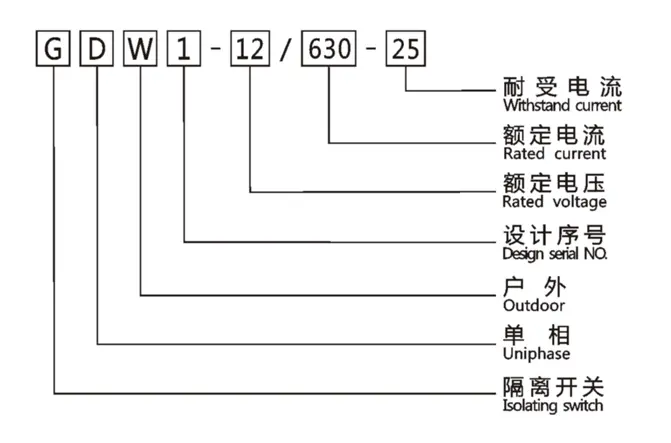

تعاریف مدل

GDW1-12/630-25 کاراکترها و اعداد موجود در شماره مدل مطابق با پارامترهای محصول خاص است که در زیر توضیح داده شده است:

- G: کلید قطع، نشان دهنده ویژگی عملکردی اصلی تجهیزات

- د: سازه تک فاز، مناسب برای خطوط توزیع برق تک فاز

- W: نوع فضای باز، به طور خاص برای خطوط در محیط های طبیعی در هوای آزاد طراحی شده است

- 1: شماره سریال طراحی محصول، نشان دهنده یک مدل بهینه شده تکراری است

- 12: ولتاژ نامی 12 کیلو ولت، مناسب برای شبکه های توزیع برق متوسط ​​ولتاژ معمولی

- 630: جریان نامی 630A، مطابق با نیازهای ظرفیت حمل فعلی خطوط توزیع برق اصلی

- 25: مقاومت در برابر جریان اتصال کوتاه 25 کیلو آمپر، دارای مقاومت بسیار قوی در برابر ضربه اتصال کوتاه

مزایای محصول اصلی

1. عملکرد الکتریکی عالی، هدایت پایدار و قابل اعتماد

سوئیچ ارتینگ داخلی GDW1-12/630-25 از شینه های مسی با خلوص بالا استفاده می کند که بسیار رسانا، مقاوم در برابر سایش و بادوام هستند. عملکرد طولانی مدت منجر به عدم تجمع گرما و عدم تضعیف توان می شود و انتقال جریان کارآمد و پایدار را تضمین می کند. مجهز به تکیه گاه های عایق شده با کارایی بالا، حداقل فاصله خزش به 380 میلی متر می رسد، عایق ولتاژ بالا عالی و به طور موثر مدارهای ولتاژ بالا 12 کیلو ولت را ایزوله می کند، از حوادث نشتی و فلاش اور جلوگیری می کند و عملکرد ایمن تجهیزات را در شرایط ولتاژ بالا طولانی مدت تضمین می کند.

2. طراحی عملیات دو حالته، انعطاف پذیر، هوشمند و کارآمد

با شکستن محدودیت‌های عملکرد دستی تک تجهیزات سنتی، از هر دو حالت عملیات دستی و الکتریکی پشتیبانی می‌کند. یک قلاب عملیاتی اختصاصی استاندارد است که تعویض دستی در محل را ایمن و راحت می کند. با ولتاژ موتور 12V/24V DC سازگار است و می تواند به مکانیزم عملیاتی الکتریکی برای کنترل خودکار از راه دور مجهز شود. طراحی دو حالته به طور قابل توجهی کارایی تعمیر و نگهداری را بهبود می بخشد، خطرات عملیات دستی را کاهش می دهد و سطح بهره برداری و نگهداری شبکه برق هوشمند را افزایش می دهد.

3. بسیار مقاوم در برابر آب و هوا، سازگار با شرایط عملیاتی پیچیده

پس از انجام آزمایش‌های سازگار با محیط زیست، این تجهیزات می‌توانند به طور معمول در محدوده دمایی -30 تا 45 درجه سانتیگراد کار کنند، بدون اینکه تحت تأثیر سرمای شدید شمال یا دمای بالا در تابستان قرار بگیرند. دارای قابلیت ضد یخ عالی است، تجمع یخ به ضخامت 10 میلی متر را تحمل می کند، از خرابی تجهیزات ناشی از هوای یخی و برفی جلوگیری می کند. مناسب برای مناطق در ارتفاعات 3000 متر و پایین تر، این سوئیچ به طور قابل اعتمادی با محیط های پیچیده جغرافیایی و هواشناسی مانند فلات ها و کوه ها سازگار است و دارای دوام بالا و عمر طولانی است.

پارامترهای فنی اصلی

سناریوهای کاربردی

کلید ارتینگ داخلی HUAJIDIAN GDW1-12/630-25 یک دستگاه ایمنی هسته ای برای شبکه های توزیع برق با ولتاژ متوسط ​​است که به طور گسترده در بخش های بیرونی خطوط انتقال هوایی، شبکه های توزیع برق شهری و روستایی و تاسیسات پشتیبانی پست استفاده می شود. این دستگاه یک نقطه قطع بصری واضح را در طول تعمیر و نگهداری معمول، نگهداری تجهیزات و تعمیرات اضطراری، دستیابی به ایزوله فیزیکی کامل مدار، حذف کامل شارژ الکتریکی باقیمانده و حفاظت جامع از ایمنی شخصی پرسنل تعمیر و نگهداری فراهم می کند.

این محصول با مقاومت عالی در برابر سرما، مقاومت در برابر یخ زدگی و سازگاری با ارتفاع بالا، مخصوصاً برای مناطق شدیداً سرد شمالی، فلات ها و کوهستان ها و مناطقی با پوشش سنگین برف و یخ مناسب است. این می تواند به طور پایدار با آب و هوای پیچیده و محیط های جغرافیایی کنار بیاید و خرابی تجهیزات ناشی از آب و هوای شدید را به طور قابل توجهی کاهش دهد و پایداری عملیاتی کلی شبکه برق را بهبود بخشد.

مطالعه موردی کاربردی در دنیای واقعی

در سال 2023، دسته ای از کلیدهای ارتینگ داخلی HUAJIDIAN GDW1-12/630-25 با موفقیت در پروژه ارتقاء شبکه توزیع 12 کیلوولت در لیوپانشوی، استان گوئیژو اعمال شد. این منطقه دارای ارتفاعی نزدیک به 2800 متر با دمای شدید زمستان و یخبندان فصلی مکرر است. سوئیچ های زمین سنتی مستعد مشکلاتی مانند مقاومت ضعیف در برابر یخ زدگی، خرابی در دمای پایین و عملکرد نامناسب هستند که خطرات قابل توجهی را برای تعمیر و نگهداری خط ایجاد می کند.

پس از ارتقاء پروژه و جایگزینی تجهیزات با محصولات HUAJIDIAN، تجهیزات می توانند به طور پایدار در برابر هوای سرد شدید محلی -25 درجه سانتیگراد و شرایط یخبندان 8-10 میلی متر مقاومت کنند. عملکرد دو حالته به طور قابل توجهی کارایی تعمیر و نگهداری خط زمستانی و رسیدگی به خطاهای اضطراری را بهبود می بخشد. در عرض یک سال پس از راه اندازی تجهیزات، حوادث ایمنی تعمیر و نگهداری خط صفر رخ داد و میزان خرابی تجهیزات بیش از 85٪ کاهش یافت. عملکرد پایدار و سازگاری محیطی برتر محصول توسط مالک پروژه بسیار شناخته شده بود و آن را به معیاری برای ارتقای ایمنی در شبکه‌های توزیع در ارتفاع بالا و سرد تبدیل کرد.

سوالات متداول

Q1: مزایای این سوئیچ ارتینگ داخلی GDW1-12/630-25 در مقایسه با کلیدهای قطع کننده معمولی در فضای باز چیست؟

مزایای اصلی آن سه مورد است: اول، ساختار رسانای مسی با خلوص بالا و طراحی عایق بهینه را اتخاذ می کند که منجر به مقاومت در برابر اتصال کوتاه 25 کیلو آمپری قوی تر و ایمنی عایق بالاتر می شود. دوم، از هر دو حالت عملیات الکتریکی و دستی پشتیبانی می کند، کنترل هوشمند از راه دور را امکان پذیر می کند و بر محدودیت تجهیزات سنتی که فقط به صورت دستی قابل استفاده هستند غلبه می کند. سوم، مقاومت در برابر آب و هوا به طور قابل توجهی ارتقا یافته است، و اجازه می دهد تا عملکرد پایدار را در محیط هایی تا -30 درجه سانتیگراد و با یخ 10 میلی متری، بسیار فراتر از سازگاری محیطی محصولات معمولی، پایدار کند.

Q2: مکانیسم عملکرد الکتریکی دستگاه چقدر همه کاره است و آیا نصب راحت است؟

بسیار متنوع و آسان برای نصب. این محصول با ولتاژ جهانی 12 ولت/ 24 ولت DC سازگار است، رابط های استاندارد و ساختار مدولار را اتخاذ می کند، و مکانیسم الکتریکی بدون تغییرات پیچیده یا اشکال زدایی حرفه ای به راحتی جدا و مونتاژ می شود. کاربران می توانند آزادانه مکانیسم الکتریکی را با توجه به نیازهای عملیاتی و تعمیر و نگهداری خود انتخاب یا جدا کنند، و با سیستم های کنترل خودکار شبکه توزیع برق متوسط ​​ولتاژ اصلی سازگار است و تعمیر و نگهداری بعدی را ساده می کند.

Q3: HUAJIDIAN چه خدمات پس از فروش و گارانتی برای این محصول ارائه می دهد؟

HUAJIDIAN خدمات با کیفیت کامل را ارائه می دهد و همه محصولات قبل از خروج از کارخانه تحت آزمایش های دقیق قرار می گیرند و استانداردهای صنعت برق را رعایت می کنند. این برند گارانتی های طولانی مدت، راهنمایی فنی حرفه ای برای نصب و راه اندازی و مشاوره 24 ساعته پس از فروش ارائه می دهد. سازگاری های سفارشی را می توان برای شرایط عملیاتی ویژه مانند ارتفاعات فوق العاده بالا و دمای بسیار پایین برای رفع نیازهای عملیاتی و نگهداری شبکه های برق در مناطق مختلف ارائه کرد.
