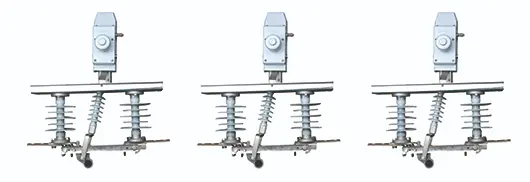

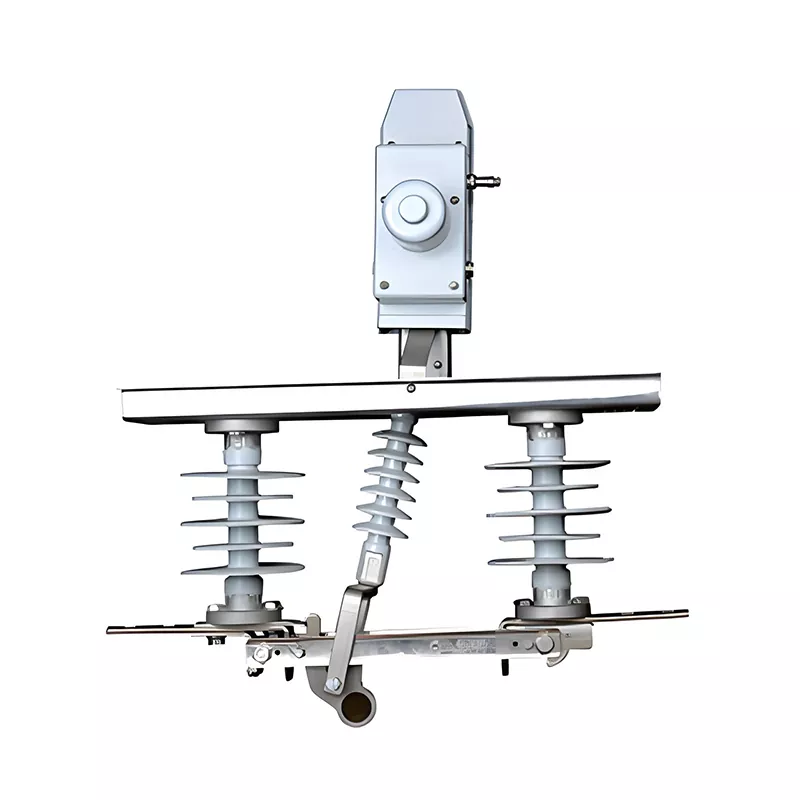

سوئیچ ارتینگ سری DGDW1 برای دنده سوئیچ

کلید ارتینگ سری DGDW1 برای دنده سوئیچ، محصول اصلی حفاظت از توان ولتاژ متوسط ​​HUAJIDIAN است که عمدتاً برای جداسازی ایمنی، حفاظت از زمین و کنترل عملیات تجهیزات توزیع برق 12 کیلوولت استفاده می شود. HUAJIDIAN با بهره گیری از فرآیندهای تولید بالغ و سیستم کنترل کیفیت دقیق، تامین کننده قابل اعتمادی برای پروژه های مهندسی برق در داخل و خارج از کشور است و اجزای اصلی را برای شبکه های توزیع برق با ولتاژ متوسط ​​فراهم می کند.

در مقایسه با سوئیچ‌های زمین دستی سنتی، این محصول دارای مکانیزم محرک موتور اختصاصی است که کنترل الکتریکی از راه دور و باز و بسته شدن خودکار را امکان‌پذیر می‌کند و خطرات ایمنی مرتبط با عملکرد دستی در محل را از بین می‌برد. این محصول دارای ساختار عایق با استحکام بالا، مقاومت در برابر آب و هوا و قابلیت‌های قوی ضد آلودگی است که به طور کامل مشکلات صنعت تجهیزات سنتی مانند سازگاری ضعیف با محیط‌های سخت، نرخ شکست بالا و هزینه‌های نگهداری بالا را برطرف می‌کند.

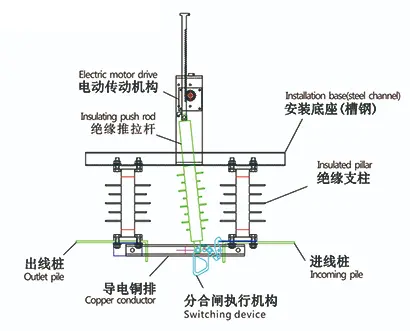

بازنمایی ساختاری

معرفی تایپ

توضیح مدل و پارامترهای فنی اصلی

1. توضیح مدل

مدل سری DGDW1 از قراردادهای نامگذاری استاندارد شده برای تجهیزات برق پیروی می کند. معانی هر شخصیت به شرح زیر است:

- D: با برق کار می کند

- G: ویژگی سوئیچ را قطع کنید

- د: سازه تک فاز

- W: قابل اجرا در فضای باز

- 1: شماره سریال طراحی محصول

2. پارامترهای فنی اصلی

ویژگی های اصلی محصول

1. عملیات الکتریکی کاملاً اتوماتیک، ایمن و کارآمد

سوئیچ ارتینگ سری DGDW1 برای دنده سوئیچ مجهز به درایو موتور و محرک سوئیچینگ اختصاصی است که از کنترل از راه دور و عملکرد کاملا اتوماتیک بدون عملکرد دستی در محل پشتیبانی می کند. این به طور موثر از خطرات عملیاتی در سناریوهای پیچیده مانند ارتفاع بالا و رطوبت بالا جلوگیری می کند، به طور قابل توجهی کارایی تعویض و نگهداری تجهیزات توزیع برق را بهبود می بخشد و نیازهای عملیات بدون نظارت شبکه های هوشمند مدرن را برآورده می کند.

2. قابلیت تحمل اضافه ولتاژ عالی، حفاظت در برابر شکست

این محصول به شدت به استانداردهای ولتاژ مقاوم در صنعت پایبند است، با ولتاژ مقاومت فرکانس برق 42 کیلو ولت به زمین و ولتاژ مقاومت فرکانس توان نقطه شکست 48 کیلو ولت. ولتاژ مقاومت ضربه رعد و برق به زمین 75 کیلو ولت و ولتاژ مقاومت در نقطه شکست 85 کیلو ولت است. این به طور موثر در برابر رعد و برق و اضافه ولتاژهای عملیاتی مقاومت می کند، از خرابی تجهیزات و خطاهای اتصال کوتاه جلوگیری می کند و عملکرد پایدار طولانی مدت شبکه برق را تضمین می کند.

3. طراحی عایق با استحکام بالا، ایزوله ایمن و قابل اعتماد

با استفاده از تکیه گاه عایق یکپارچه با استحکام بالا، فاصله ایزوله کاملاً ایمن را در هنگام باز بودن تجهیزات حفظ می کند. ساختار عایق بهینه و مواد با کیفیت بالا به طور موثر خطر پیری عایق و نشت را کاهش می دهد، نقطه قطع واضح و قابل مشاهده را برای تعمیر و نگهداری تجهیزات فراهم می کند، و تضمین ایمنی اصلی برای عملیات و نگهداری شبکه برق است.

4. سازگاری قوی در همه شرایط آب و هوا و طیف وسیعی از کاربردها

سوئیچ ارتینگ سری DGDW1 for Switchgear می تواند به طور پایدار در محیط های 30- تا 70 درجه سانتیگراد کار کند، از ضد رسوب کلاس IV پشتیبانی می کند و می تواند یخ زدگی 2 میلی متری را تحمل کند. برای مناطق کوهستانی با ارتفاع بالا (3000 متر و پایین تر)، مناطق شور- قلیایی و مرطوب ساحلی و سایت های صنعتی گرد و غبار شدید مناسب است. عمر مکانیکی می تواند به 3000 سیکل برسد، با عملکرد پایدار و هزینه های نگهداری بسیار کم.

سناریوهای کاربردی

1. شبکه هوشمند و سیستم های اتوماسیون توزیع: با تکیه بر عملکردهای کنترل الکتریکی از راه دور، نیازهای نظارت از راه دور و بهره برداری و نگهداری خودکار شبکه برق، تحقق مدیریت هوشمند و بدون سرنشین تجهیزات توزیع برق را برآورده می کند.

2. پروژه های پست های فضای باز و خطوط هوایی: برای جداسازی و حفاظت از زمین پست های 12 کیلو ولتی در فضای باز و خطوط هوایی استفاده می شود، که قطع ایمن برای تعمیر و نگهداری تجهیزات روزانه و تشخیص خطا را فراهم می کند.

3. سناریوهای زمین های صنعتی و سخت: سازگار با محیط های پیچیده مانند مناطق کوهستانی با ارتفاع بالا، پارک های صنعتی ساحلی و کارخانه های گرد و غبار سنگین، حل مشکلات خرابی تجهیزات ناشی از آلودگی، اختلاف دما و ارتفاع زیاد.

مورد کاربردی مهندسی در دنیای واقعی

1. پروژه ارتقاء شبکه هوشمند روستایی کوهستانی جنوب غربی

بیش از 80 مجموعه کلید ارتینگ سری HUAJIDIAN DGDW1 برای تجهیزات سوئیچ در پروژه ارتقاء شبکه برق روستایی کوهستانی یوننان-گوئیژو فلات مستقر شد. سایت پروژه دارای حداکثر ارتفاع 2800 متری با اختلاف دمای زیاد در روز، بارندگی فراوان و سطح آلودگی بالا است. کلیدهای دستی سنتی مستعد خوردگی و شکست عایق هستند و به سختی در محل کار می کنند. این محصول با مقاومت در برابر آلودگی کلاس IV، سازگاری گسترده با دما و مزایای عملیات الکتریکی از راه دور، مشکلات تعمیر و نگهداری تجهیزات در مناطق کوهستانی را به طور کامل حل کرد. این تجهیزات برای سه سال متوالی بدون خرابی کار کرده است و به طور قابل توجهی فشار بر روی تعمیر و نگهداری شبکه برق را کاهش داده است.

سوالات متداول

Q1: مزایای اصلی کلید ارتینگ سری DGDW1 برای تعویض دنده در مقایسه با سوئیچ های زمین دستی سنتی چیست؟

مزایای اصلی سه مورد است: اول، سطح بالای هوش، پشتیبانی از عملکرد خودکار الکتریکی از راه دور، اجتناب از خطرات کار دستی در محل و بهبود راندمان تعمیر و نگهداری. دوم، سازگاری محیطی قوی تر، سازگار با محدوده دمای گسترده از -30 تا 70 درجه سانتیگراد، آلودگی کلاس IV، یخ زدگی و سناریوهای ارتفاع بالا. سوم، عمر طولانی تر و هزینه های تعمیر و نگهداری کمتر، با طول عمر مکانیکی 3000 چرخه، بسیار فراتر از هنجارهای صنعت، به طور موثری هزینه های طولانی مدت تعویض و نگهداری تجهیزات را کاهش می دهد.

Q2: آیا سوئیچ زمینی سری DGDW1 برای تجهیزات سوئیچ برای محیط های خشن مانند ارتفاعات بالا و مناطق ساحلی مناسب است؟

کاملا مناسب. این محصول برای ارتفاعات تا 3000 متر مناسب است و نیازهای برق اکثر مناطق کوهستانی مرتفع را برآورده می کند. دارای درجه ضد آلودگی کلاس IV است که به طور موثر در برابر گرد و غبار صنعتی و خوردگی نمک ساحلی مقاومت می کند. عملکرد عالی ولتاژ در برابر ضربه رعد و برق آن برای طوفان های رعد و برق مکرر در امتداد ساحل مناسب است و طراحی محدوده دمایی گسترده آن با تغییرات دمای بالا و پایین سازگار است و عملکرد پایدار در سناریوهای مختلف سخت را تضمین می کند.
