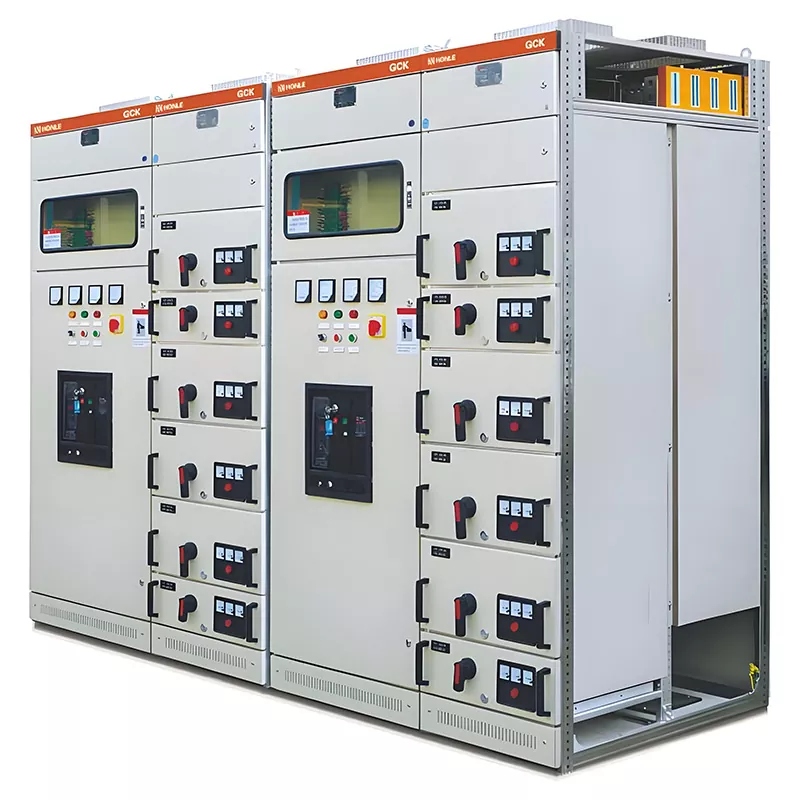

کلید ولتاژ پایین GCK

تابلو ولتاژ پایین HUAJIDIAN GCK از طراحی کشو قابل برداشت برای نگهداری آسان استفاده می کند. این امکان را به پیکربندی‌های انعطاف‌پذیر می‌دهد - از جمله کابینت‌های تغذیه‌کننده ورودی، کابینت‌های کشو فیدر، و کابینت‌های اندازه‌گیری - برای کنترل استارت/استاپ موتور و حفاظت از اتصال کوتاه/ اضافه بار. این یک راه حل اصلی مدولار ولتاژ پایین برای اتاق های توزیع برق با ظرفیت بالا است.

به‌عنوان ارائه‌دهنده قابل اعتماد راه‌حل‌های توزیع برق یک مرحله‌ای، ما خدمات سفارشی‌سازی با ارزش افزوده مختلفی را ارائه می‌کنیم: ابعاد کابینت غیر استاندارد، درمان‌های تخصصی ضد خوردگی/ضد رطوبت، و ادغام ارتباطات از راه دور و ماژول‌های نظارت بر انرژی آنلاین. ما همچنین بررسی‌های سایت قبل از پروژه را برای اطمینان از همسویی تجهیزات با طرح بار سایت ارائه می‌کنیم.

هر واحد دارای گواهینامه 3C، گواهی انطباق کارخانه و شماتیک سیستم اولیه است. ورق فلزی کابینت دارای ضمانت 2 ساله است، در حالی که اجزای داخلی از استانداردهای گارانتی سازنده اصلی پیروی می کنند. ما همچنین مشاوره فنی مادام العمر و تامین قطعات یدکی را ارائه می دهیم.

سناریوهای کاربردی

1. کارخانه های صنعتی، کارخانه های شیمیایی و کارگاه های ساحلی در معرض نمک پاشی

2. مجتمع های تجاری بزرگ و ساختمان های اداری

3. ترانزیت ریلی شهری و پروژه های تونل زیرزمینی شهری

4. مناطق کنترل موتور متمرکز و اتاق‌های توزیع/معدنج برق در مجتمع‌های صنعتی

مدل

پارامترهای فنی اصلی برق

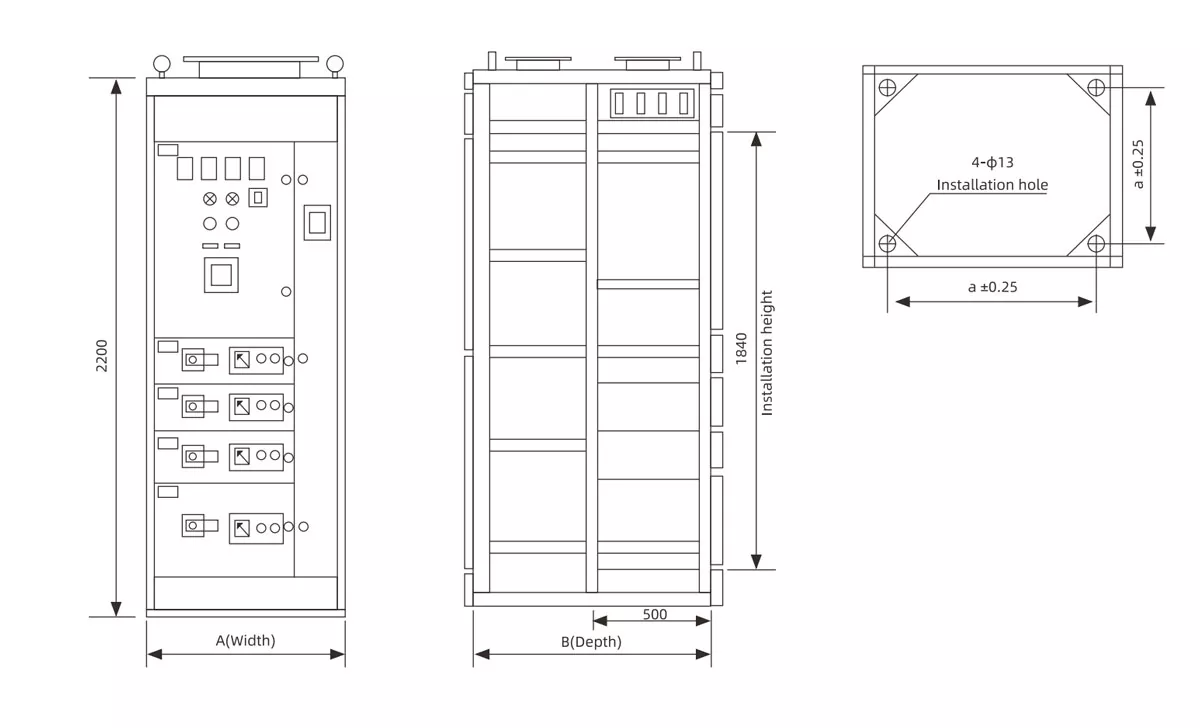

طراحی سازه و ویژگی های کلیدی

1. کابینت مونتاژ شده با پیچ پروفیل 8MF (بدون جوش)

کابینت با استفاده از پروفیل ها و پیچ های استاندارد 8MF با فرم سرد مونتاژ می شود و یک قاب بدون جوش با استحکام مکانیکی بالا ایجاد می کند که قادر به مقاومت در برابر تغییر شکل ناشی از نیروهای الکترومغناطیسی اتصال کوتاه است.

پانل های کابینت از فولاد نورد سرد ساخته شده اند که با ترشی کردن، فسفاته کردن و پاشش الکترواستاتیک اپوکسی برای مقاومت در برابر خوردگی و پیری عالی، دوام را بدون زنگ زدگی یا پوسته شدن رنگ در طول استفاده طولانی مدت در اتاق های توزیع تضمین می کند. برش های مدولار از قبل رزرو شده اند تا ارتقاء و اصلاحات آینده را تسهیل کنند.

2. کشوهای ایمنی سه حالته

- موقعیت سرویس: کشو به طور کامل درج شده است. هر دو مدار کنترل اصلی و ثانویه به هم متصل شده اند که عملکرد عادی را ممکن می کند.

- موقعیت تست: مدار اصلی قطع شده است. مدار ثانویه برای آزمایش/راه اندازی بدون راندن بارهای پایین دست برقدار شده است.

- موقعیت قطع شده: کشو به طور کامل خارج شده است. مدارهای اصلی و ثانویه بدون برق هستند و ایمنی را برای تعمیر و نگهداری و تعویض قطعات تضمین می کنند.

مجهز به مکانیزم قفل مکانیکی است که از عقب نشینی اجباری در حین روشن شدن کشو جلوگیری می کند و خطرات ایمنی را از بین می برد.

مزایای محصول اصلی

1. هزینه کمتر برای افزایش ظرفیت و مقاوم سازی

مشخصات واحد کشو استاندارد امکان افزودن ظرفیت بار را به سادگی با نصب ماژول‌های کشو اضافی - بدون تغییر قاب کابینت اصلی - فراهم می‌کند که منجر به هزینه‌های مقاوم‌سازی بسیار کمتر از کابینت‌های GGD نوع ثابت می‌شود.

2. استفاده بالاتر از فضا

با ابعاد خارجی یکسان، تابلو برق ولتاژ پایین GCK 60 درصد مدارهای خروجی بیشتری را نسبت به کابینت های ثابت در خود جای می دهد که باعث کاهش ردپای مورد نیاز اتاق توزیع برق و صرفه جویی در هزینه های مهندسی عمران می شود.

3. سازگاری قوی با محیط

مدل های استاندارد مناسب محیط های داخلی معمولی هستند. کابینت های ضد خوردگی IP54 سفارشی برای شرایط سخت مانند کارخانه های شیمیایی، تونل های زیرزمینی و مناطق ساحلی با قرار گرفتن در معرض مه نمک بالا در دسترس هستند.

4. از ارتقاهای هوشمند پشتیبانی می کند

ماژول‌هایی برای ارتباطات از راه دور و نظارت بر مصرف انرژی آنلاین می‌توانند اضافه شوند تا بارگذاری داده‌ها و هشدارهای خطا از راه دور را فعال کنند و تبدیل دیجیتال را برای کارخانه‌های هوشمند و ساختمان‌های هوشمند تسهیل کنند.

نمونه های پروژه در دنیای واقعی

مورد 1: کارخانه شیمیایی خوب ساحلی در شاندونگ

به دلیل رطوبت زیاد و خوردگی شدید مه نمکی، این کارخانه 32 واحد از تابلو برق ولتاژ پایین ضد خوردگی IP54 HUAJIDIAN را خریداری کرد. این واحدها دارای پوشش های ضد خوردگی ضخیم شده و طرح های کشوهای مهر و موم شده هستند، این واحدها به مدت چهار سال به طور مداوم بدون زنگ زدگی یا تخریب عایق کار کرده اند. موتورهای خطوط تولید منفرد را می‌توان برای تعمیر و نگهداری بدون قطع برق در سراسر کارخانه خارج کرد و در مقایسه با کابینت‌های ثابت قبلی، تلفات مربوط به خرابی را تا 70 درصد کاهش داد.

مورد 2: ساختمان اداری تجاری 38 طبقه در جیانگ سو

اتاق توزیع برق زیرزمینی مجهز به 18 کابینت استاندارد IP30، توزیع برق برای سیستم های HVAC، آسانسور، روشنایی و تجهیزات ایمنی آتش نشانی است. طرح کشو با تراکم بالا باعث صرفه جویی در حدود 20 متر مربع از فضای مهندسی عمران در اتاق توزیع برق می شود. مجهز به یک ماژول نظارت بر مصرف انرژی، مدیریت دارایی می‌تواند داده‌های برق را در زمان واقعی مشاهده کند تا مصرف اوج/خارج از پیک را بهینه کند و هزینه‌های برق را کاهش دهد.

سوالات متداول

Q1: آیا می توان از تابلو برق فشار ضعیف GCK در کارخانه های شیمیایی یا مناطق ساحلی با محیط های نمک پاش استفاده کرد؟

A1: بله. نسخه‌های با حفاظت بالا (IP40، IP54) در دسترس هستند که دارای کابینت‌های ضخیم‌شده با پوشش اپوکسی، کشوهای مهر و موم شده، و درمان‌های سطحی مقاوم در برابر پاشش نمک هستند که آنها را برای کارگاه‌های شیمیایی، تونل‌های زیرزمینی و تأسیسات ساحلی مناسب می‌سازد. نسخه استاندارد IP30 فقط برای اتاق های توزیع برق خشک و بدون گازهای خورنده مناسب است.

Q2: تفاوت بین تابلو برق قابل برداشت GCK و تابلو برق ثابت GGD در مورد افزایش ظرفیت و تعداد مدارهای خروجی چیست؟

A2: دو تفاوت کلیدی وجود دارد: اول، کشوهای GCK استاندارد شده اند. افزودن بارهای جدید به سادگی مستلزم نصب یک کشو اضافی بدون تغییر قاب کابینت است که در نتیجه هزینه های اصلاح کمتر از نصف واحدهای GGD است. دوم، برای کابینت‌های هم‌اندازه، تعداد مدارهای خروجی 60 درصد افزایش می‌یابد که به طور قابل‌توجهی سرمایه‌گذاری مهندسی عمران را برای اتاق توزیع برق کاهش می‌دهد.
