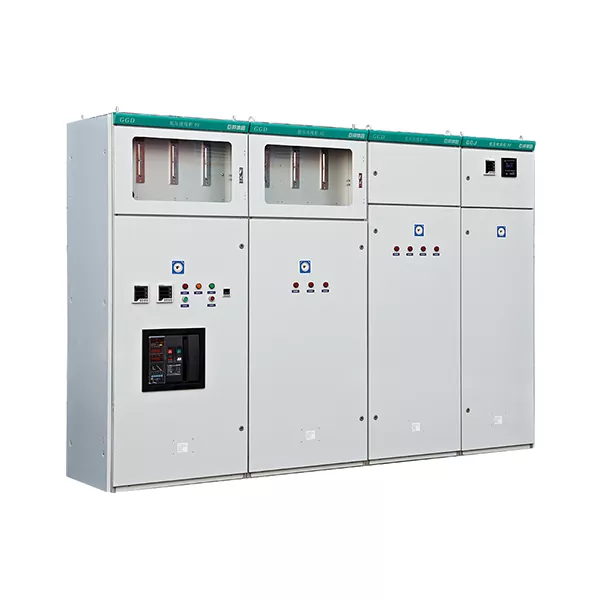

کلید ولتاژ پایین GGD

تابلو برق فشار ضعیف HUAJIDIAN GGD چندین دهه تجربه تولید، خطوط تولید استاندارد و کنترل کیفیت دقیق را ادغام می کند. ایمنی، دوام و نیاز به ارتقای هوشمند را متعادل می کند و نیازهای توزیع برق را در بخش های صنعتی، تجاری، مسکونی و زیرساخت های برق تامین می کند. این تجهیزات که در بسیاری از پروژه‌های دنیای واقعی پایدار است و به طور کامل تأیید شده است، راه‌حلی مقرون‌به‌صرفه و بادوام برای توزیع برق کم ولتاژ به مشتریان داخلی و بین‌المللی ارائه می‌دهد.

ما از امکانات تولید جامع خود بهره می‌بریم که شامل کارگاه‌های ورق فلز، خطوط مونتاژ و کنترل کیفیت کامل فرآیند از جمله تست‌های پیری روشن می‌شود. محصولات دارای گواهینامه 3C کامل، گواهی انطباق کارخانه و شماتیک های سیستم هستند. ما به‌عنوان یک تامین‌کننده قابل اعتماد جهانی، گزینه‌های سفارشی‌سازی - مانند ابعاد غیر استاندارد، طراحی‌های ضد خوردگی/ضد انفجار، و ارتقاء توزیع هوشمند را در کنار خدمات انتها به انتها از جمله بررسی‌های سایت، بهینه‌سازی راه‌حل، و راهنمایی نصب ارائه می‌کنیم. اجرای موفق پروژه های متعدد، قابلیت اطمینان تجهیزات را تایید می کند، از جمله قابلیت های مقاومت در برابر اتصال کوتاه، درجه بندی های مختلف حفاظتی و ایزوله سازی تقسیم بندی شده.

بررسی اجمالی محصول

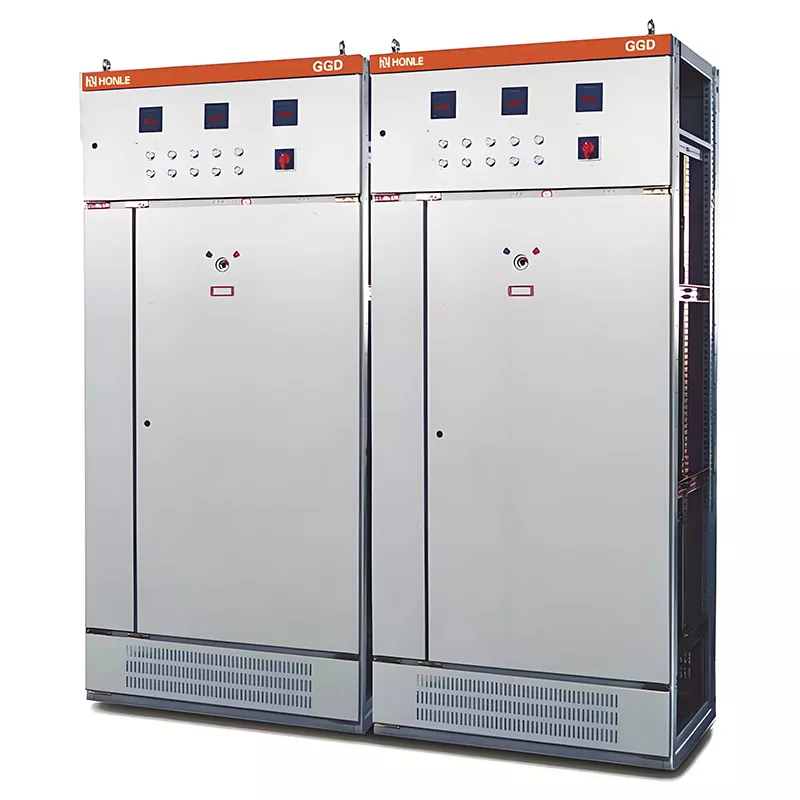

سری GGD شامل کابینت های توزیع برق کم ولتاژ داخلی و نوع ثابت است که به طور مستقل توسط HUAJIDIAN توسعه یافته و مطابق با استاندارد ملی GB7251 و استاندارد بین المللی IEC60439 طراحی شده است:

1 شبکه برق قابل اجرا: فرکانس صنعتی 50 هرتز، سیستم های توزیع ولتاژ نامی 400 ولت.

2 محدوده جریان: 630A–3150A; ظرفیت باسبار اصلی تا 3150A (قابل تنظیم در صورت درخواست).

3 عملکرد اصلی: توزیع نیرو، حفاظت از اضافه بار و اتصال کوتاه، و کنترل استارت/استاپ موتور.

4 پیکربندی انعطاف‌پذیر: می‌توان آن را با کابینت‌های فیدر ورودی، کابینت‌های فیدر خروجی و کابینت‌های جبران توان راکتیو ترکیب کرد تا یک سیستم توزیع برق کم ولتاژ یکپارچه را تشکیل دهد.

5 سناریوهای کاربردی: نیروگاه‌ها، پست‌ها، سایت‌های صنعتی و معدنی، تأسیسات پردازش مواد غذایی، مجتمع‌های تجاری و ساختمان‌های مسکونی بلندمرتبه.

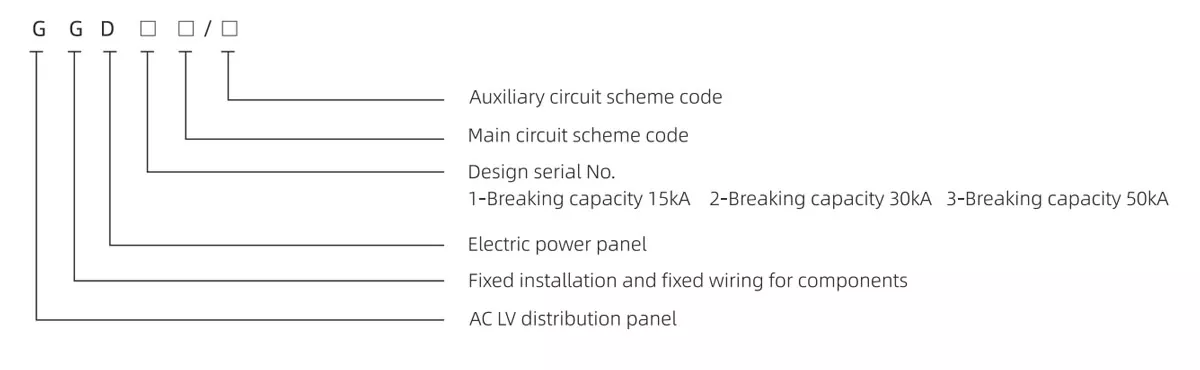

مدل

قابلیت های تولید HUAJIDIAN

1. کارگاه اختصاصی ورق فلز: فرآیندهای برش، خم شدن و شکل دهی کابینت را انجام می دهد.

2. خط مونتاژ قطعات تخصصی: رویه های مونتاژ استاندارد برای به حداقل رساندن خطای انسانی.

3. بازرسی جامع مواد ورودی: غربالگری دقیق شین های مسی، قطع کننده های مدار، صفحات فولادی و اجزای عایق هنگام ورود.

4. تست سوختن محصول نهایی: هر کابینت قبل از خروج از کارخانه تحت آزمایش سوختن مبتنی بر بار قرار می گیرد تا عیوب پنهان را برطرف کند.

5. اسناد تحویل کامل: هر واحد دارای گواهی انطباق کارخانه، گواهینامه کامل 3C، و شماتیک های سفارشی اولیه و ثانویه سیستم است.

علاوه بر محصولات استاندارد، خدمات سفارشی‌سازی یک مرحله‌ای را ارائه می‌کنیم: ابعاد غیر استاندارد، ارتقاء حفاظت در برابر خوردگی یا ضد انفجار، و نصب ماژول‌های ارتباطی از راه دور و سیستم‌های نظارت بر مصرف انرژی. ما همچنین بررسی های در محل، بهینه سازی شماتیک و راهنمایی های فنی در محل را برای نصب ارائه می دهیم.

مشخصات فنی کلیدی

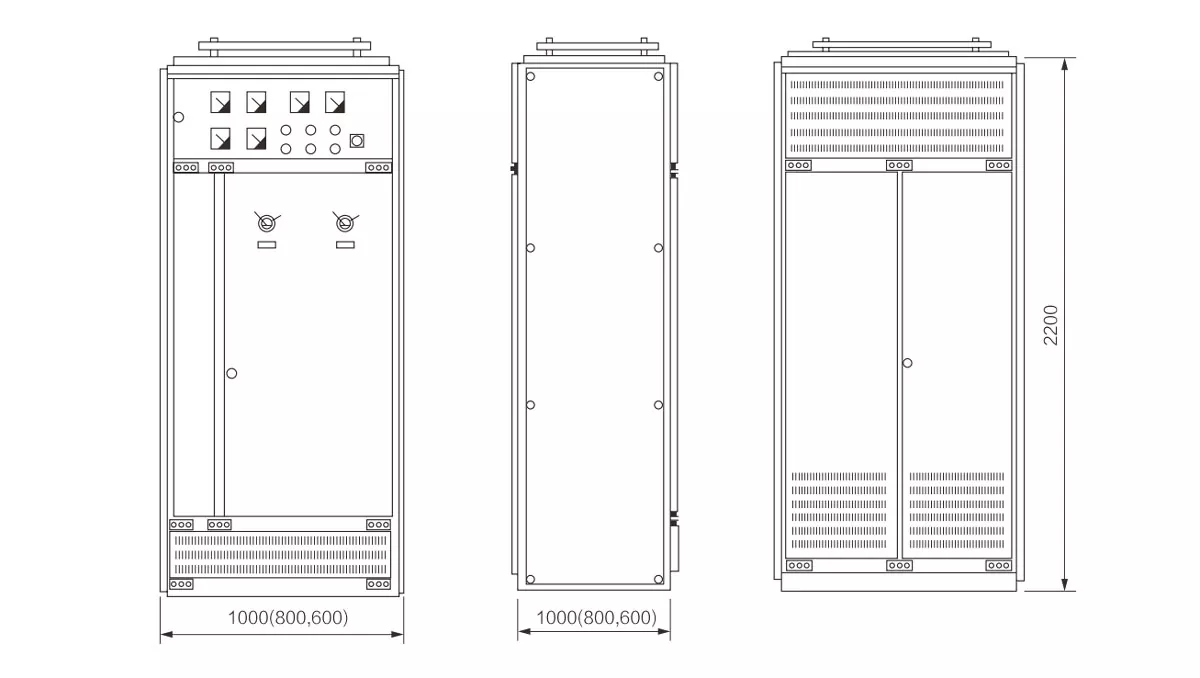

طراحی ساختار کابینت مدولار

1. قاب و پانل های کابینت

پروفیل های ساختاری دارای سوراخ های نصب مدولار استاندارد 20 میلی متری از قبل حفر شده هستند و به جای جوشکاری گسترده از مونتاژ پیچ و مهره استفاده می کنند. این امر استحکام مکانیکی بالایی را تضمین می کند که قادر به مقاومت در برابر نیروهای الکترومغناطیسی تولید شده در طول رویدادهای اتصال کوتاه است. درب‌های کابینت و پانل‌های جانبی از فولاد نورد سرد 1.5 تا 2.0 میلی‌متری با کیفیت بالا ساخته شده‌اند که با فرآیند دولایه (حذف فسفاته/زنگ و به دنبال آن پوشش پودری الکترواستاتیک اپوکسی) برای اطمینان از مقاومت اسیدی و قلیایی و دوام طولانی‌مدت در برابر لایه‌برداری یا زنگ‌زدگی پردازش شده‌اند.

2. محفظه اتوبوس بالا

یک محفظه شینه مستقل و مهر و موم شده در بالا، شینه‌های اصلی مسی T2 را در خود جای داده است که توسط گیره‌های شینه PPO مقاوم در برابر شعله (مقاومت در برابر حرارت 120 درجه سانتی‌گراد) محکم شده‌اند. این محفظه ایزوله حاوی خطاهای بالقوه شینه است که از آسیب به اجزای واقع در بخش های زیر جلوگیری می کند.

3. محفظه واحد عملکردی جلو

ناحیه عملیات جلویی به بخش مشاهده ابزار و بخش عملکرد سوئیچ تقسیم می شود. پنجره شفاف امکان خواندن ابزار و بررسی وضعیت سوئیچ را بدون باز کردن درب فراهم می کند. قطع کننده های مدار، کنتاکتورها، ابزارها و چراغ های نشانگر را برای تسهیل توزیع برق در چند مدار یکپارچه می کند.

4. محفظه کابل پایین

یک محفظه سیم‌کشی مستقل در پایین دارای پورت‌های ورودی/خروجی کابل از پیش بریده شده و دریچه‌های تهویه است. سیم کشی برق و کنترل به طور جداگانه جهت جلوگیری از تداخل در طول تعمیر و نگهداری انجام می شود، در حالی که سوراخ های تهویه متراکم در پایه به طور مداوم دمای عملیات داخلی را کاهش می دهند.

مزایای محصول اصلی

1. عملکرد ایمنی اتصال کوتاه برتر

تابلو برق ولتاژ پایین GGD از جریان مقاومت کوتاه مدت تا 50 کیلو آمپر پشتیبانی می کند. انتخاب باسبار و اجزاء تحت آزمایش شبیه سازی شده برای افزایش دمای اتصال کوتاه قرار گرفته است. در صورت اتصال کوتاه ناگهانی، ساختار کابینت بدون تغییر شکل می‌ماند و شینه‌های مسی ذوب نمی‌شوند و خطر آتش‌سوزی در سیستم‌های توزیع برق را به میزان قابل توجهی کاهش می‌دهند. این امر آن را برای تاسیساتی با بارهای ضربه ای پرقدرت مانند کارخانه های ذوب و سایت های صنایع سنگین مناسب می کند.

2. جداسازی جداسازی شده و حفاظت جامع از شوک الکتریکی

حفاظت استاندارد IP30 از ورود اجسام خارجی جامد بزرگتر از 2.5 میلی متر و تماس تصادفی انگشت با قطعات زنده جلوگیری می کند. باسبار، واحد عملکردی و محفظه های کابل کاملاً ایزوله هستند و اطمینان حاصل می کنند که یک خطا در یک منطقه به سایرین منتقل نمی شود. یک ویژگی قطع برق اختیاری قفل درب، خطر برق گرفتگی را در طول تعمیر و نگهداری از بین می برد.

3. طراحی دسترسی از جلو برای گسترش و اصلاح کم هزینه

با داشتن یک طرح دسترسی کامل از جلو، همه اجزا در جلو نصب می شوند. تعویض قطعات یا کابل های مسیریابی نیازی به برداشتن پانل پشتی ندارد. سوراخ‌های نصب مدولار استاندارد، امکان افزایش ظرفیت آینده را بدون تغییر قاب فراهم می‌کند و هزینه‌های مرتبط با خرابی و مقاوم‌سازی را کاهش می‌دهد.

4. محدوده دما گسترده، مناسب برای شرایط عملیاتی سخت

کلید استاندارد ولتاژ پایین GGD برای محیط های معمولی از -5 درجه سانتیگراد تا +40 درجه سانتیگراد مناسب است. محفظه با درجه IP54 ارتقا یافته برای محیط‌های با رطوبت بالا، گرد و غبار یا خورنده - مانند کارخانه‌های شیمیایی و پارکینگ‌های زیرزمینی - طراحی شده است که عملکرد پایدار را حتی در مناطقی با نوسانات دما قابل توجه تضمین می‌کند.

سناریوهای کاربردی

1. بخش صنعتی: متالورژی و معدن، کارخانه های تولید ماشین آلات، پارک های صنعتی شیمیایی و کارگاه های فرآوری مواد غذایی. توزیع و کنترل نیرو برای ماشین ابزار، کمپرسورهای هوا و موتورهای فن.

2. ساختمان های تجاری و مسکونی: مجتمع های مسکونی مرتفع، مجتمع های تجاری، و اتاق های توزیع زیرزمینی ساختمان های اداری. منبع تغذیه و کنترل روشنایی، تهویه مطبوع مرکزی و پمپ های آتش نشانی.

3. زیرساخت برق: نیروگاه های کوچک تا متوسط ​​و پست های منطقه ای. سیستم های توزیع برق کامل ولتاژ پایین برای تجهیزات نیروگاهی کمکی.

موارد پروژه در دنیای واقعی

1. پروژه GGD با ظرفیت 50 کیلو آمپری برای یک کارخانه ذوب گانسو

یک کارخانه ذوب فلزات غیرآهنی در شمال غربی چین، 48 واحد HUAJIDIAN 1200A با ظرفیت شکست GGD را خریداری کرد تا به عنوان کابینت توزیع اصلی برای کارگاه خود، جایی که تاسیسات با نوسانات جریان بار بالا و الزامات حفاظت در برابر اتصال کوتاه شدید مواجه بود، خدمت کند. این تجهیزات به مدت سه سال بدون تغییر شکل محفظه یا خطای گرمای بیش از حد شین به طور مداوم کار کرده است. تیم ما کل فرآیند، از جمله نظرسنجی سایت، بهینه سازی راه حل، و راهنمایی نصب در محل را مدیریت کرد.

2. پروژه GGD مقاوم در برابر خوردگی IP54 برای پارک شیمیایی ساحلی

یک ایستگاه پمپاژ زیرزمینی در یک پارک شیمیایی ساحلی، 26 واحد تابلو برق سفارشی مقاوم در برابر خوردگی IP54 را برای مقاومت در برابر رطوبت بالا و گازهای خورنده خریداری کرد. ما فرآیند پوشش را ارتقا دادیم و کابل های مهر و موم شده را نصب کردیم. تجهیزات به مدت 24 ماه بدون هیچ مشکلی در مورد زنگ زدگی یا تخریب عایق به طور پایدار کار کرده است.

سوالات متداول

Q1: سوئیچ ولتاژ پایین HUAJIDIAN GGD از چه خدمات سفارشی سازی پشتیبانی می کند؟

A1: سه بخش سفارشی سازی کلیدی: ① سفارشی سازی ابعادی: تنظیم ابعاد کابینت (طول، عرض، ارتفاع) برای تناسب با فضای خاص اتاق توزیع برق. ② ارتقاء حفاظت: رتبه بندی IP40/IP54، پوشش های ضد خوردگی، و تقویت ساختاری ضد انفجار، مناسب برای کارخانه های شیمیایی و عملیات معدن. ③ ارتقاهای هوشمند: پیش نصب قابلیت های ارتباط از راه دور، نظارت بر مصرف انرژی و دستگاه های جبران توان راکتیو خودکار. خدمات رایگان شامل نظرسنجی در محل، بهینه سازی نقشه و راهنمایی نصب در محل است.

Q2: تحویل هر واحد HUAJIDIAN GGD شامل چه مدارکی است؟

A2: مجموعه کاملی از اسناد رسمی پس از حمل و نقل ارائه می شود: گواهی انطباق کارخانه، گزارش کامل گواهینامه اجباری 3C، شماتیک های سیستم الکتریکی، نمودارهای چیدمان باسبار، و فهرست دقیق مشخصات قطعات. تمام اسناد مطابق با استانداردهای پذیرش شبکه های برق داخلی و الزامات مناقصه پروژه های خارج از کشور است.

Q3: تفاوت های محیطی بین کابینت استاندارد IP30 و کابینت IP54 اختیاری چیست؟

A3: مدل استاندارد IP30 برای اتاق‌های توزیع تمیز و خشک در نیروگاه‌ها، ساختمان‌های اداری و کارخانه‌های ماشین‌آلات عمومی مناسب است و در درجه اول در برابر اجسام جامد بزرگ محافظت می‌کند. مدل IP54 محافظت در برابر پاشیدن آب و گرد و غبار ریز را ارائه می‌کند و آن را برای محیط‌های مرطوب یا خورنده مانند اتاق‌های پمپ زیرزمینی، کارخانه‌های شیمیایی ساحلی و سایت‌های معدنی گرد و غبار مناسب می‌سازد. این واحدها دارای واشرهای آب بندی، خروجی کابل های ضد آب و پوشش های ضد زنگ تقویت شده هستند.
