کلید ولتاژ پایین GCS

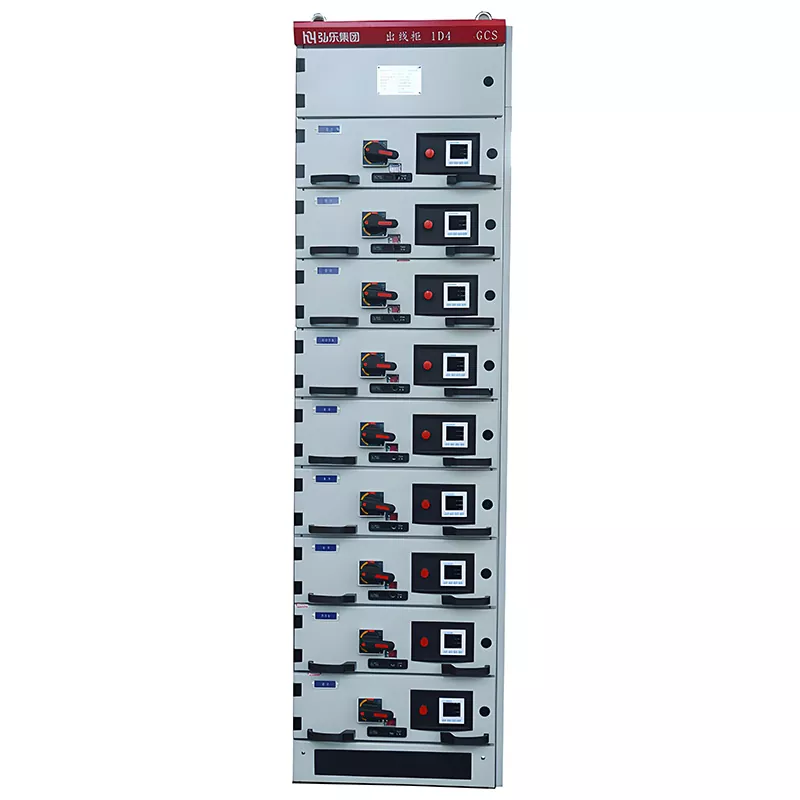

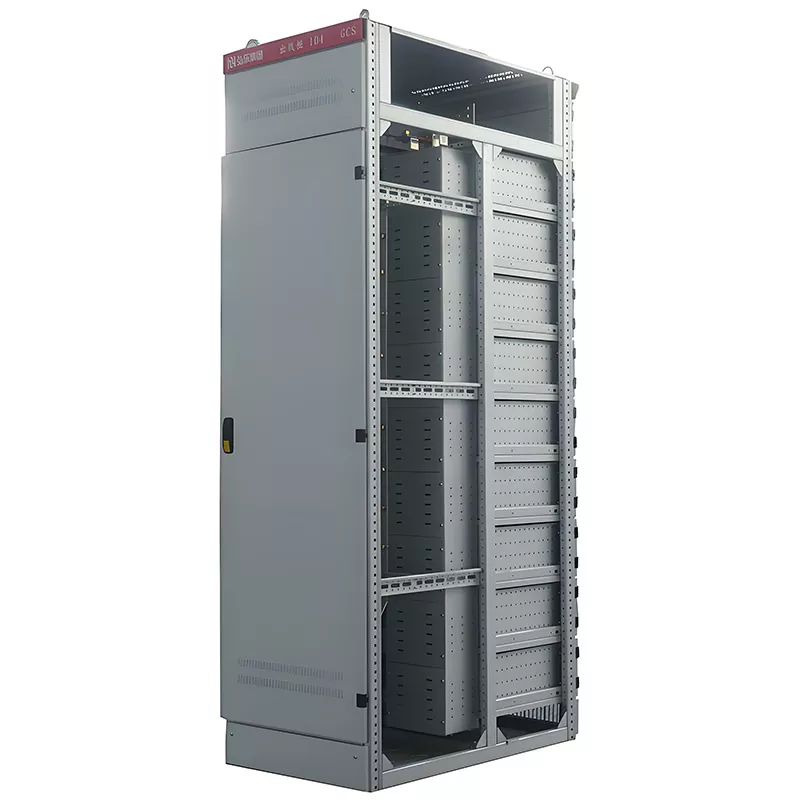

تابلو برق کم ولتاژ HUAJIDIAN GCS دارای طراحی محفظه فلزی عمودی است و به عنوان یک واحد توزیع در مقیاس بزرگ برای کاربردهای صنعتی و تجاری با قدرت بالا عمل می کند. برخلاف جعبه‌های توزیع ثابت مسکونی، این محصول از یک ساختار کشوی مدولار و قابل برداشت استفاده می‌کند که عملکردهای دریافت، توزیع، کنترل و حفاظت نیرو را ادغام می‌کند و آن را برای شرایط عملیاتی پرقدرت و نیازمند ایده‌آل می‌سازد.

این محصول دارای طراحی صنعتی دقیق است. یک نوار شناسایی قرمز رنگ در بالای کابینت تشخیص سریع را تسهیل می کند، در حالی که یک قفل اختصاصی روی درب جلو از باز شدن تصادفی جلوگیری می کند و ایمنی عملیاتی را تضمین می کند. این تجهیزات دارای درجه حفاظت کلی بالایی هستند و به طور موثر از اجزای داخلی در برابر گرد و غبار، اجسام جامد خارجی و چکه آب محافظت می کنند. اجزای اصلی الکتریکی - مانند کلیدهای مدار و کنتاکتورها - در داخل واحدهای کشو مستقل قرار می گیرند که پارتیشن بندی مدار مدولار را امکان پذیر می کند و از عملکرد کارآمد و همچنین نگهداری راحت در آینده اطمینان می دهد.

مزایای کلیدی محصول

1. تعمیر و نگهداری کارآمد و کاهش تلفات زمان خرابی

ماژول کشو قابل برداشت یک ویژگی برجسته است. در صورت بروز خطا در مدار یا در حین تعمیر و نگهداری معمول، پرسنل می توانند به سادگی واحد کشو خاص را برای بازرسی، تعمیر یا تعویض کامل خارج کنند بدون اینکه کل کابینت را جدا کنند یا برق کل تاسیسات را قطع کنند. این ساختار به طور قابل توجهی زمان خرابی را کاهش می دهد، از خطاهای موضعی از ایجاد قطعی های گسترده جلوگیری می کند و به طور قابل توجهی تداوم و پایداری منبع تغذیه را بهبود می بخشد.

2. ایمنی، قابلیت اطمینان، و سازگاری قوی با محیط

با درجه حفاظت IP41، این محصول به طور موثر نفوذ اجسام جامد خارجی را مسدود می کند و از اجزای داخلی در برابر چکه های عمودی آب محافظت می کند و عملکرد پایدار را در محیط های صنعتی پیچیده با گرد و غبار یا رطوبت تضمین می کند. علاوه بر این، این تجهیزات دارای مقاومت عالی در برابر اتصال کوتاه است که قادر به مقاومت در برابر جریان های اتصال کوتاه لحظه ای عظیم است. این به طور موثر از فرسودگی تجهیزات و قطع برق ناشی از اتصال کوتاه جلوگیری می کند و سطح بالایی از ایمنی عملیاتی را تضمین می کند.

3. سازگاری هوشمند و توسعه / ارتقاء آسان

تابلو برق فشار ضعیف HUAJIDIAN GCS دارای رابط های ارتباطی بسیار مقیاس پذیر است که امکان ادغام یکپارچه با سیستم های شبکه کامپیوتری خودکار را فراهم می کند. این امکان نظارت هوشمند، کنترل از راه دور و انتقال داده ها را در سیستم توزیع برق فراهم می کند و نیازهای عملکرد هوشمند و خودکار در توزیع برق مدرن را برآورده می کند. طراحی استاندارد و مدولار آن، تولید انبوه در کارخانه را تسهیل می‌کند و در عین حال نصب، راه‌اندازی، و افزایش ظرفیت یا ارتقاء آینده را در محل ساده‌تر می‌کند.

مشخصات فنی اصلی

تابلو برق فشار ضعیف HUAJIDIAN GCS قابل برداشت مطابق با استانداردهای ملی و صنعتی تولید شده است. این مشخصات دقیق و عملکرد پایدار را ارائه می دهد و به طور جامع برنامه های اصلی توزیع برق ولتاژ پایین را پوشش می دهد:

1. ولتاژ نامی: گزینه ها شامل 380 ولت، 400 ولت و 660 ولت است که با اکثریت قریب به اتفاق استانداردهای منبع تغذیه کم ولتاژ صنعتی و عمرانی سازگار است.

2. جریان نامی باسبار اصلی: تا 6300A، نیازهای توزیع توان بالا را برآورده می کند.

3. مقاومت در برابر اتصال کوتاه: باسبار اصلی دارای حداکثر جریان مقاومتی به 220 کیلو آمپر می‌رسد که مقاومت بالایی در برابر خطاهای آنی ارائه می‌کند.

4. درجه حفاظت: IP41، مناسب برای محیط های داخلی صنعتی، تجاری و توزیع برق ساختمان.

5. ویژگی های ساختاری: طراحی کشو کاملاً مدولار، پشتیبانی از تعمیر و نگهداری مستقل و جایگزینی مدارهای جداگانه.

سناریوهای کاربردی کلیدی

تابلو برق ولتاژ پایین HUAJIDIAN GCS با فناوری بالغ، عملکرد پایدار و سازگاری قوی خود به طور گسترده در سناریوهای توزیع برق بحرانی استفاده می شود. این مراکز شامل مراکز کنترل نیروگاه های حرارتی و برق آبی، سیستم های توزیع نیرو برای شرکت های پتروشیمی، مراکز کنترل نیرو برای صنایع متالورژی و نساجی و اتاق های توزیع در ساختمان های بلند می باشد. این به ویژه برای برنامه‌هایی که به پایداری منبع تغذیه بالا و نظارت شبکه‌ای هوشمند نیاز دارند، مناسب است.

مورد کاربردی دنیای واقعی

1. سابقه پروژه: یک شرکت پتروشیمی یکپارچه بزرگ در شرق چین نیاز به ارتقای سیستم توزیع برق در سراسر کارخانه خود داشت. جعبه های توزیع نوع ثابت موجود برای نگهداری دست و پا گیر بودند، منجر به خرابی طولانی در طول خطاها شدند، و فاقد قابلیت های نظارت هوشمند بودند – که نیاز اصلی تامین برق مداوم و پایدار برای خطوط تولید مواد شیمیایی را برآورده نمی کردند.

2. راه حل کاربردی: این شرکت 32 واحد HUAJIDIAN GCS ولتاژ پایین قابل برداشت را برای استقرار در کارگاه توزیع برق اصلی خود خریداری کرد. این تجهیزات از طریق رابط‌های ارتباطی توسعه‌یافته به سیستم نظارت بر توان خودکار شرکت متصل می‌شوند و امکان نظارت در زمان واقعی داده‌های توزیع و هشدار اولیه خطا از راه دور را فراهم می‌کنند. ساختار کشو مدولار آن امکان کنترل مستقل و حفاظت از مدارها را در خطوط تولید مختلف فراهم می کند.

3. نتایج کاربرد: پس از استقرار، مدت زمان قطع برق برای تعمیر و نگهداری تک مدار بیش از 80 درصد کاهش یافت، انعطاف پذیری خطای اتصال کوتاه سیستم به طور قابل توجهی افزایش یافت و نرخ قطعی منبع تغذیه سالانه به نزدیک صفر کاهش یافت. قابلیت های نظارت هوشمند مدیریت توان تصفیه شده را تسهیل می کند، به طور موثر ریسک های عملیاتی و هزینه های انرژی را کاهش می دهد، در حالی که قابلیت اطمینان و کاربردی بودن محصول را در محیط های صنعتی پیشرفته به طور کامل نشان می دهد.

سوالات متداول

Q1: تفاوت اصلی بین تابلو برق قابل برداشت GCS و جعبه توزیع ثابت استاندارد چیست؟

تفاوت اصلی در ساختار ماژولار قابل برداشت نهفته است. جعبه های توزیع ثابت استاندارد دارای طراحی یکپارچه و ثابت هستند که به قطع برق کامل و جداسازی واحد برای تعمیر و نگهداری یا تعویض قطعات نیاز دارند. در مقابل، تابلو برق HUAJIDIAN GCS از طراحی واحد کشو مستقل استفاده می کند. هر مدار مربوط به کشوی خاصی است که می تواند به صورت جداگانه برای تعمیر و نگهداری یا جایگزینی بدون قطع برق مدارهای دیگر خارج شود و در نتیجه تداوم توان بیشتر را تضمین کند. علاوه بر این، رتبه حفاظت از نفوذ محصول، ظرفیت حمل جریان و قابلیت‌های شبکه هوشمند بسیار بیشتر از جعبه‌های توزیع ثابت درجه عمران استاندارد است.

Q2: آیا می توان کلید ولتاژ پایین HUAJIDIAN GCS را سفارشی کرد؟

بله. HUAJIDIAN به عنوان یک تولید کننده و تامین کننده حرفه ای، می تواند تعداد کشوها، تنظیمات مدار، انواع رابط ارتباطی و ابعاد کابینت را بر اساس نیازهای توزیع برق خاص بخش هایی مانند تولید برق، پردازش شیمیایی و ساخت و ساز سفارشی کند. با استفاده از سیستم تولید استاندارد کارخانه، ما به طور کارآمد تولید سفارشی را اجرا می کنیم و در عین حال از انطباق محصول و ثبات عملیاتی اطمینان می دهیم و نیازهای متنوع توزیع برق صنایع مختلف را برآورده می کنیم.

Q3: چه خدمات پس از فروش همراه با محصول است؟

HUAJIDIAN خدمات پس از فروش جامع و یک مرحله ای را برای تابلو برق فشار ضعیف GCS در طول چرخه عمر محصول ارائه می دهد. خدمات شامل راهنمایی نصب در محل، راه اندازی تجهیزات، آموزش عملیاتی، راهنمایی در مورد بازرسی های دوره ای و تعمیر و نگهداری، و پاسخ سریع به سوالات خطا می باشد. خدمات گارانتی برای مسائل مربوط به کیفیت محصول مطابق با استانداردهای صنعت ارائه می شود. کاربران می توانند در هر زمان در مورد مشخصات محصول، گزینه های سفارشی سازی، قیمت ها و مسائل پس از فروش پرس و جو کنند. تیم فنی حرفه ای ما بی درنگ راه حل های مناسب را ارائه می دهد.
