کابینت توزیع برق فشار ضعیف

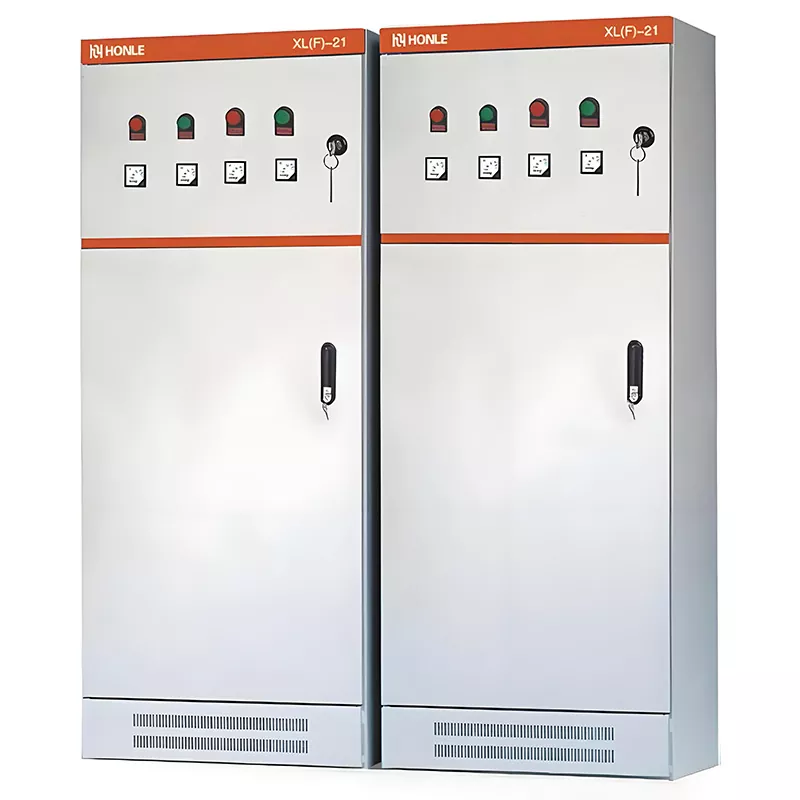

کابینت توزیع الکتریکی ولتاژ پایین XL(F)-21 سفارشی HUAJIDIAN دارای یک محفظه کلاسیک خاکستری-سفید با نوار برجسته نارنجی در بالا است. درب کابینت به یک بخش عملیاتی فوقانی و یک محفظه تجهیزات مهر و موم شده تحتانی تقسیم می شود که دارای درب قابل قفل شدن است که ایمنی عملیاتی را تضمین می کند. یک دریچه تهویه یکپارچه در پایین هم از اتلاف گرما و هم از گرد و غبار محافظت می کند.

پنل جلویی به صورت استاندارد دارای نشانگرهای وضعیت قرمز/سبز (عملکرد/عیب)، متر ولتاژ و جریان و یک کلید کلید کنترل اصلی است که امکان نظارت لحظه ای وضعیت مدار را بدون باز کردن کابینت فراهم می کند. نصب انعطاف‌پذیر است، از قرار دادن دیواری مستقل یا پیکربندی‌های مدولار کنار هم پشتیبانی می‌کند و آن را برای پروژه‌های توزیع برق با ظرفیت بالا و چند مداره مناسب می‌کند.

HUAJIDIAN به عنوان یک تامین کننده جهانی تجهیزات توزیع برق، کارخانه خود را راه اندازی می کند و به شدت به استانداردهای GB/T 7251.12-2013 و IEC 60439 پایبند است. با سابقه اجرای پروژه های موفق، کابینت ها به طور قابل اعتماد برای محیط هایی مانند کارخانه های صنعتی غبارآلود، ساختمان های تجاری و زیرساخت های شهری مناسب هستند و به طور کامل الزامات ایمنی برای کاربردهای برق صنعتی و عمرانی را برآورده می کنند.

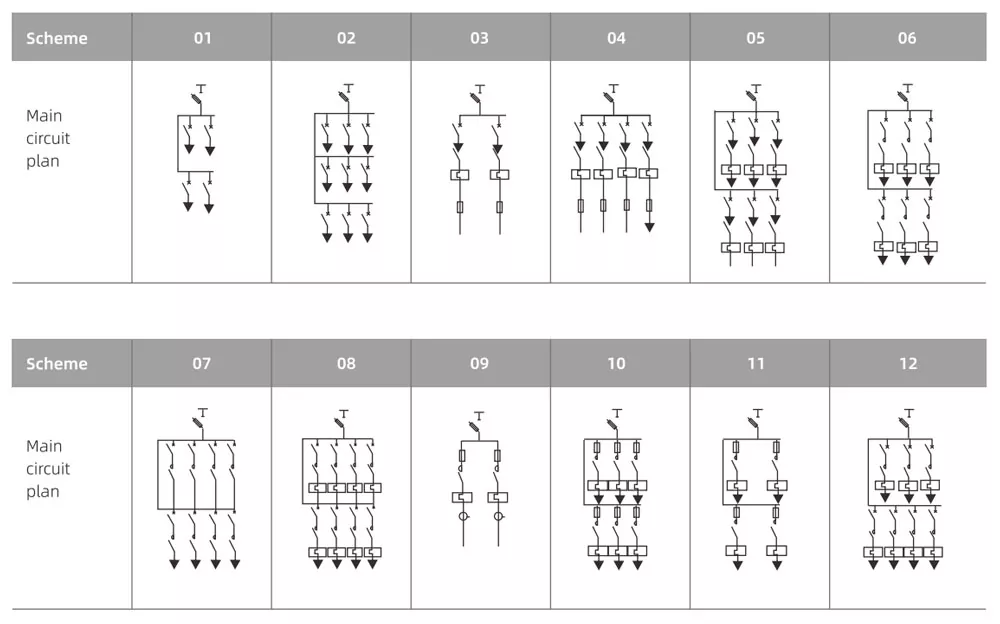

مدل

پارامترهای فنی اصلی

تصاویر تفصیلی

مزایای کلیدی محصول

1. ساختار لوور ضد گرد و غبار ارتقا یافته

برخلاف کابینت های استاندارد XL-21، مدل XL(F) دارای آب بندی بهینه در اتصالات کابینت و لوورهای پایینی بهبود یافته است. این طراحی ضمن جلوگیری از گرد و غبار و رطوبت، تهویه را تضمین می‌کند و در نتیجه خطر اتصال کوتاه و پیری اجزا را کاهش می‌دهد و آن را برای کارگاه‌های گرد و غبار در صنایعی مانند ریخته‌گری، نساجی و ماشین‌کاری ایده‌آل می‌کند.

2. سیستم حفاظت ایمنی چند لایه

حفاظت دوگانه (اضافه بار، اتصال کوتاه و نشت زمین) برای قطع کننده های مدار اصلی و شاخه، دارای چراغ های نشانگر خطای قرمز برای هشدارهای بصری فوری در مورد ناهنجاری های مدار. اتصال زمین مستقل برای درب کابینت، قاب و شینه های مسی، همراه با طراحی جدا شده از زمین خنثی، خطر زنده شدن محفظه کابینت را از بین می برد. مکانیسم قفل دوگانه (کلید کنترل اصلی + قفل مکانیکی درب) تضمین می کند که برق در حین تعمیر و نگهداری قفل می شود و از عملکرد تصادفی در هنگام برق جلوگیری می کند.

3. شینه های مسی با خلوص بالا با انرژی کارآمد و بادوام

پیکربندی استاندارد شده با استفاده از شینه‌های مسی سفت و سخت TMY استاندارد ملی (GB) که رسانایی عالی و ظرفیت حمل جریان بالا را ارائه می‌دهد و حداقل تولید گرما را در طول عملیات طولانی مدت با بار کامل تضمین می‌کند. سوراخ‌های شینه استاندارد و سیم‌کشی انشعابی سازمان‌یافته مقاومت تماس را کاهش می‌دهند و در نتیجه اتلاف انرژی و هزینه‌های برق را در طول زمان به حداقل می‌رسانند.

4. سفارشی سازی انعطاف پذیر و گزینه های تامین

کارخانه HUAJIDIAN از دو مدل عرضه پشتیبانی می کند: کابینت های کاملاً مونتاژ شده از پیش نصب شده با قطعات استاندارد ملی، یا فروش کابینت های خالی همراه با مجموعه کاملی از مواد کمکی (شیشه های مسی، قفل درها، ریل های نصب). ابعاد کابینت، درجه بندی حفاظتی و مدارهای داخلی همگی می توانند بر اساس نیازهای خاص سفارشی شوند.

شرایط محیطی قابل اجرا

1. دمای محیط: -5°C تا +40°C; میانگین دمای 24 ساعته که بیش از 35 درجه سانتیگراد نباشد.

2. ارتفاع نصب: ≤2000m. راه حل های درجه بندی موجود برای برنامه های کاربردی در ارتفاع بالا.

3. رطوبت محیط: رطوبت نسبی ≤90٪ (در 20 درجه سانتیگراد، بدون تراکم). فن های رطوبت گیر را می توان برای محیط های مرطوب کارگاهی نصب کرد.

4. سناریوهای ممنوعه: برای استفاده در فضای باز نیست. نامناسب برای محیط هایی با گازهای بسیار خورنده یا اتمسفرهای قابل اشتعال/منفجره؛ کابینت های ضد انفجار تخصصی برای مناطق خطر انفجار مورد نیاز است.

مطالعه موردی کاربردی در دنیای واقعی

مورد 1: کارگاه ریسندگی نساجی در مقیاس بزرگ (محیط صنعتی با گرد و غبار)

یک تولیدکننده بزرگ منسوجات داخلی، 16 دستگاه از کابینت توزیع برق کم ولتاژ HUAJIDIAN XL(F)-21 400A را برای استفاده در خطوط تولید ریسندگی خود خریداری کرد. این کارگاه در تمام سال مقادیر قابل توجهی پرز و گرد و غبار پنبه تولید می کند. به لطف لوورهای ضد گرد و غبار ارتقا یافته IP30، این تجهیزات به مدت یک سال بدون تجمع گرد و غبار یا خرابی اتصال کوتاه به طور مداوم کار می کند و فرکانس تعمیر و نگهداری را تا 60 درصد در مقایسه با واحدهای استاندارد XL-21 کاهش می دهد. چندین کابینت به صورت موازی به کنترل مرکزی 48 دستگاه چرخان متصل شده اند که نظارت یکپارچه و عیب یابی سریع را تسهیل می کند.

مطالعه موردی 2: ساختمان اداری تجاری با کاربری مرتفع (سناریوی زیرساخت مدنی)

یک ساختمان اداری تجاری 22 طبقه مجهز به هشت کابینت توزیع برق HUAJIDIAN 630A و بیست و چهار کابینت توزیع شعبه است. محیط داخلی با استاندارد حفاظتی IP30 مطابقت دارد، در حالی که ابزارهای بصری رو به جلو، بار کاری را برای بازرسی های معمول کاهش می دهند. یک طراحی زمین مستقل از تداخل الکتریسیته ساکن با وسایل الکترونیکی حساس اداری جلوگیری می کند و سازه روی زمین و مجاور دیوار کاملاً در شفت های باریک بالابر الکتریکی ساختمان قرار می گیرد.

سوالات متداول

Q1: تفاوت اصلی بین کابینت ضد گرد و غبار XL (F)-21 و کابینت توزیع استاندارد XL-21 چیست؟

A: XL (F)-21 مدل ارتقا یافته ضد گرد و غبار HUAJIDIAN است. دارای نوارهای آب بندی در درزهای کابینت و لوورهای بهینه ضد گرد و غبار در پایه است که مقاومت بالایی در برابر گرد و غبار ارائه می دهد - ایده آل برای کارگاه های گرد و غبار مانند نساجی یا تاسیسات ریخته گری. XL-21 استاندارد فقط حفاظت اولیه IP30 را بدون ضد گرد و غبار تقویت شده ارائه می دهد، که آن را برای محیط های تمیز مانند ساختمان های اداری مناسب تر می کند.

Q2: حداکثر ظرفیت جریان و تعداد مدارهای انشعاب برای کابین توزیع برق فشار ضعیف استاندارد چقدر است؟ آیا می توان ظرفیت را افزایش داد؟

پاسخ: کابینت استاندارد از درجه بندی سوئیچ اصلی تا 630A پشتیبانی می کند و بسته به عرض کابینت می تواند 6 تا 12 مدار شاخه را در خود جای دهد. برای نیازهای ظرفیت بالاتر، چندین کابینت را می توان به صورت موازی بدون نیاز به تغییرات ساختاری اضافی متصل کرد.

Q3: آیا می توان فقط کابینت خالی را خرید و قطعات را خودم نصب کرد؟ چه لوازم جانبی گنجانده شده است؟

پاسخ: HUAJIDIAN کابینت های خالی XL (F)-21 را برای خرید جداگانه ارائه می دهد، همراه با لوازم جانبی نصب مانند شینه های مسی TMY، قفل های ضد سرقت، ریل های DIN و بلوک های ترمینال. اندازه های استاندارد به راحتی در دسترس هستند، و کابینت های غیر استاندارد نیز می توانند با توجه به نقشه های شما سفارشی شوند.
