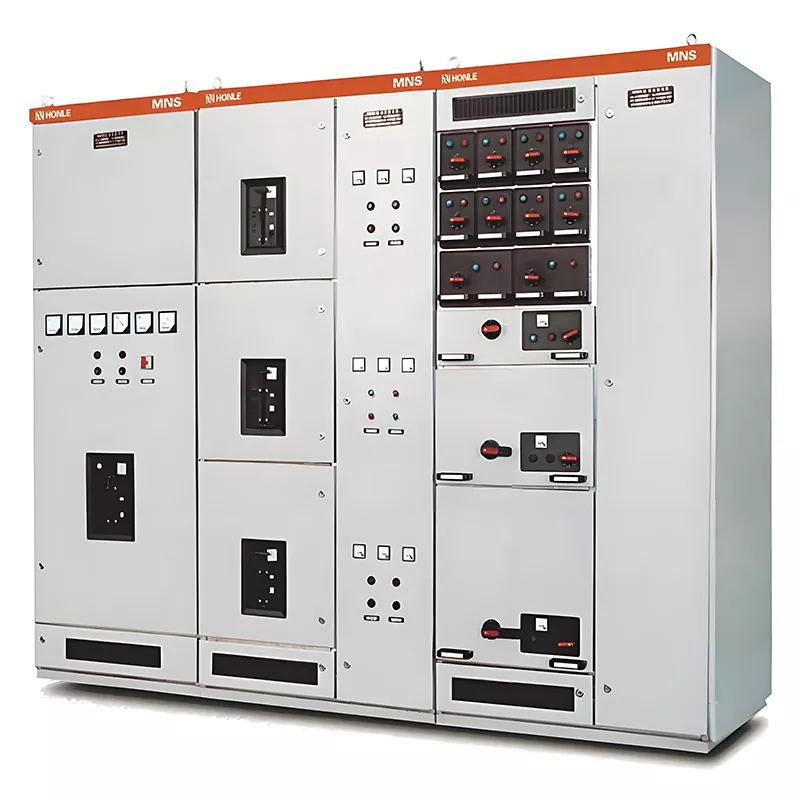

کلید ولتاژ پایین MNS

توزیع پایدار برق پایه ای برای عملکرد صاف کارخانه ها و ساختمان ها است. تابلو برق ولتاژ پایین قابل برداشت مستقیماً ایمنی، بازده عملیاتی و سطح هوشمندی کل شبکه برق را تعیین می کند. HUAJIDIAN تابلو برق ولتاژ پایین MNS را در کنار سری‌های GCK و MNS توسعه داد و طرح‌ها را بر اساس سال‌ها تجربه صنعت و بازخورد جهانی مشتریان بهینه کرد.

این تجهیزات با سیستم های برق سه فاز AC 50/60Hz (ولتاژ نامی 380V/400V/690V) سازگار است و برای انتقال و توزیع برق، کنترل موتور و جبران توان راکتیو استفاده می شود. برخلاف کابینت های ثابت سنتی، ساختار کشو قابل برداشت به طور فیزیکی واحدهای عملکردی را از مدار اصلی جدا می کند. یک واحد معیوب را می توان برای تعمیر و نگهداری به صورت جداگانه و بدون خاموش کردن کل کابینت خارج کرد و خطر خرابی خط تولید را به میزان قابل توجهی کاهش داد.

مزایای کلیدی محصول

1. چیدمان کابینت استاندارد و مدولار

تابلو برق ولتاژ پایین MNS از یک مجموعه مدولار یکپارچه استفاده می کند. شینه های اصلی و شاخه در مناطق مجزا چیده شده اند و از سیم کشی افقی و عمودی پشتیبانی می کنند. مدارهای کشو و ماژول های کاربردی را می توان بر اساس نیازهای بار در محل، بدون نیاز به طراحی مجدد کابینت، به طور انعطاف پذیر اضافه یا حذف کرد. این امر زمان تولید و تحویل را به میزان قابل توجهی کوتاه می کند و آن را برای توسعه مرحله ای کارخانه و پروژه های نوسازی ساختمان ایده آل می کند.

2. حفاظت IP41 بالا + ساختار جدا شده و ایمن قابل برداشت

این کابینت دارای رتبه حفاظتی IP41 است، اجسام خارجی جامد بزرگتر از 1 میلی متر را مسدود می کند و از ورود گرد و غبار و تماس تصادفی با قطعات زنده جلوگیری می کند. کشوهای مستقل جداسازی فیزیکی بین واحد و مدار اصلی را تضمین می کنند. تعمیر و نگهداری فقط شامل برداشتن کشو معیوب است، در نتیجه از قطعی برق گسترده جلوگیری می شود و ایمنی عملیاتی را افزایش می دهد.

3. قابلیت مقاومت در برابر اتصال کوتاه استثنایی

شین اصلی دارای حداکثر جریان کاری نامی 6300 آمپر، جریان مقاومت کوتاه مدت 100 کیلو آمپر بر 1 ثانیه و جریان مقاومت حداکثر 220 کیلو آمپر بر 0.1 ثانیه است. شینه های شاخه ای در نسخه های استاندارد و تقویت شده موجود هستند: نوع استاندارد حداکثر جریان 105kA/0.1s را تحمل می کند، در حالی که نوع تقویت شده به 176kA/0.1s می رسد. در صورت بروز خطای اتصال کوتاه، ساختار کابینت و شینه ها در برابر تغییر شکل مقاومت می کنند و از نشت قوس جلوگیری می کنند و پایداری شبکه را تضمین می کنند.

4. رابط های رزرو شده برای توسعه نظارت هوشمند

تمام واحدهای سوئیچ ولتاژ پایین MNS دارای رابط های ارتباطی کامپیوتری هستند که امکان ادغام با پلت فرم های اتوماسیون کارخانه، سیستم های توزیع برق هوشمند ساختمان و سیستم های کنترل متمرکز نیروگاه را فراهم می کند. این واحدها در محیط‌های بسیار خودکار مانند نیروگاه‌های پتروشیمی و نیروگاه‌های حرارتی، جمع‌آوری اطلاعات از راه دور، نظارت عملیاتی و هشدار اولیه خطا را تسهیل می‌کنند و از ایجاد شبکه‌های توزیع برق بدون سرنشین و هوشمند پشتیبانی می‌کنند.

پارامترهای فنی پایه

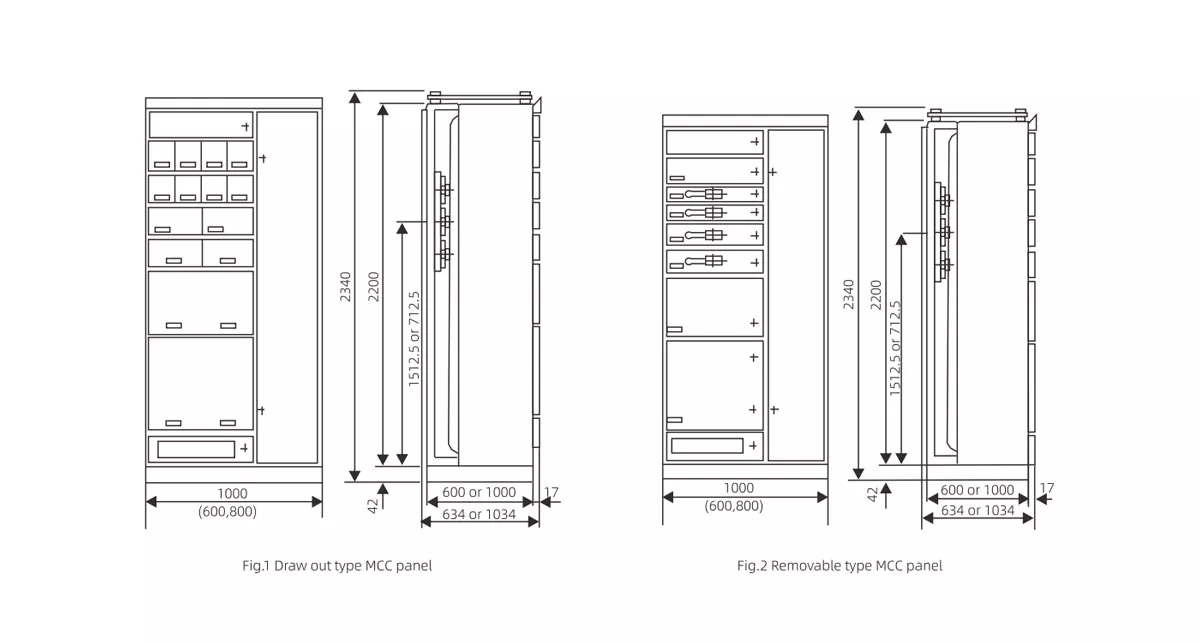

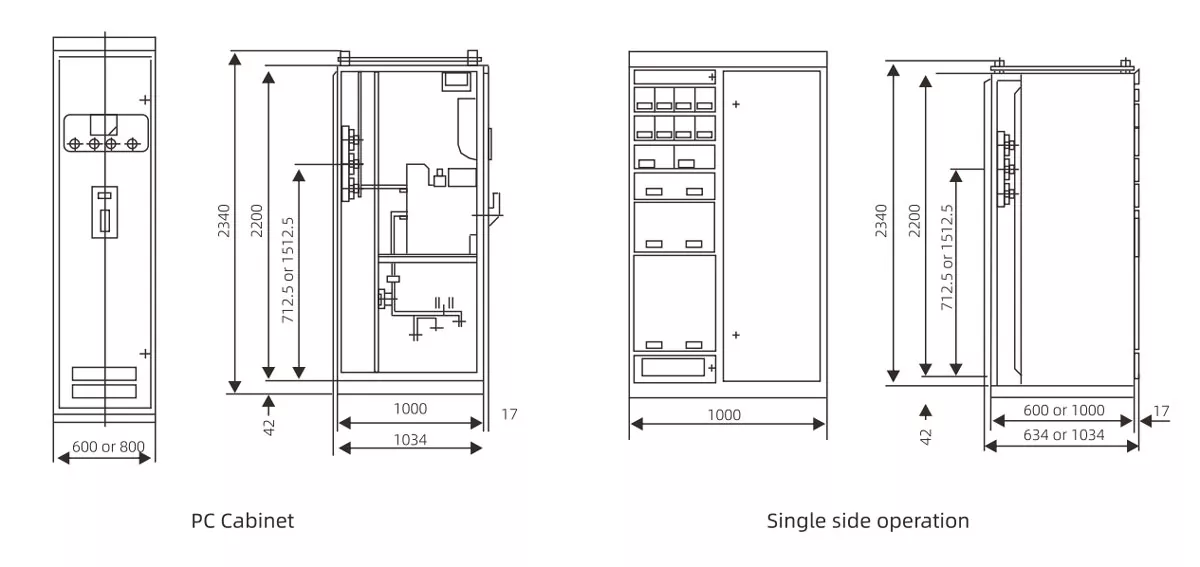

ساختار داخلی

شرایط محیطی قابل اجرا

1. دمای محیط: -5°C تا +40°C; میانگین دمای 24 ساعته که بیش از 35 درجه سانتیگراد نباشد

2. ارتفاع نصب: ≤2000 متر. فقط برای استفاده در فضای داخلی

3. رطوبت: رطوبت نسبی ≤50٪ در 40 درجه سانتیگراد. حداکثر رطوبت 90% در 20 درجه سانتیگراد؛ مجهز به ویژگی های ضد تراکم برای کنترل نوسانات دما

4. عمودی نصب: شیب کابینت بیش از 5 درجه نباشد

5. محل بهره برداری: نصب در مناطق حاوی مواد قابل اشتعال/منفجره، ارتعاش شدید یا گازهای شیمیایی خورنده ممنوع است.

کاربردهای چند صنعت و موارد پروژه در دنیای واقعی

مورد 1: پروژه توزیع نیرو برای یک پایگاه پتروشیمی در مقیاس بزرگ در شرق چین

یک مرکز پردازش شیمیایی با تولید سالانه 1.2 میلیون تن از 28 واحد HUAJIDIAN MNS سوئیچ ولتاژ پایین استفاده می کند. این سیستم به عنوان مرکز کنترل موتور کارگاه، منبع تغذیه مداوم مخازن واکنش و پمپ های انتقال را تضمین می کند. کابینت‌های دارای رتبه IP41 به طور موثری گرد و غبار شیمیایی را جدا می‌کنند، شین‌های تقویت‌شده در برابر جریان‌های افزایشی ناشی از راه‌اندازی موتور مقاومت می‌کنند، و رابط‌های ارتباطی با سیستم کنترل DCS کارخانه ادغام می‌شوند. این سیستم به مدت سه سال بدون هیچ گونه حادثه اتصال کوتاه به طور پایدار کار کرده است.

مطالعه موردی 2: سیستم برق کمکی برای یک نیروگاه حرارتی 300 مگاواتی

مجهز به 35 واحد کلید GCS برای توزیع نیرو در سیستم های کمکی مانند واحدهای تامین آب، گوگردزدایی و واحدهای حذف گرد و غبار. باسبار اصلی 6300A از عملکرد بار کامل پشتیبانی می کند، در حالی که قابلیت مقاومت در برابر اتصال کوتاه بالا، نوسانات شبکه را در هنگام راه اندازی و خاموش شدن واحد کاهش می دهد. رابط های هوشمند مستقیماً به پلت فرم کنترل مرکزی نیروگاه متصل می شوند و هشدارهای خطا را در زمان واقعی فعال می کنند.

HUAJIDIAN: قدرت شرکت و تضمین کیفیت

این برند که در سال 1998 در ونژو، ژجیانگ تأسیس شد، طیف گسترده ای از محصولات انتقال و توزیع برق، از جمله تابلو برق ولتاژ پایین، واحدهای اصلی حلقه (RMUs)، ترانسفورماتورها، تثبیت کننده های ولتاژ و قطع کننده های مدار را ارائه می دهد.

این شرکت به عنوان تامین کننده بلندمدت پروژه های EPC داخلی و بین المللی، دارای گواهینامه سیستم مدیریت کیفیت ISO9001 و گواهینامه ایمنی CE است. ما کارخانه استاندارد خود را با فرآیند بازرسی کامل کیفیت، پوشش مواد خام، کالاهای نیمه تمام و محصولات نهایی راه اندازی می کنیم. هر واحد تابلو برق قبل از خروج از کارخانه تحت آزمایش عملکرد الکتریکی جامع قرار می گیرد.

تیم فنی حرفه ای ما خدمات یک مرحله ای، از جمله طراحی طرح توزیع برق، راهنمایی نصب در محل، و پشتیبانی فنی مادام العمر را ارائه می دهد. اول از همه به کیفیت متعهد هستیم، محصولات ما به بازارهای سراسر جهان صادر می شود.

سوالات متداول

Q1: آیا می توان تابلوهای ولتاژ پایین HUAJIDIAN MNS را بعداً گسترش داد و حداکثر تعداد مدار در هر واحد چقدر است؟

A1: تابلو برق دارای طراحی کاملاً مدولار است که امکان افزودن یا حذف انعطاف پذیر واحدهای کشوهای کاربردی را حتی پس از نصب در محل می دهد. نیازی به تعویض قاب کابینت نیست. به سادگی نصب ماژول های کشو اضافی کافی است. شینه های اصلی و شاخه به رابط های توسعه رزرو شده مجهز شده اند که زمان و هزینه ارتقاء سیستم را به میزان قابل توجهی کاهش می دهد.

Q2: چگونه باید بین شینه های شاخه استاندارد و تقویت شده برای سیستم GCS انتخاب کنم؟

A2: شینه انشعاب استاندارد دارای درجه مقاومت حداکثر 105kA/0.1s است که برای کاربردهای سبک مانند ساختمان‌های اداری و کارخانه‌های نساجی مناسب است. نسخه تقویت‌شده 176kA/0.1s را تحمل می‌کند و آن را برای محیط‌های اتصال کوتاه با ضربه بالا که در کارخانه‌های پتروشیمی، تأسیسات متالورژی و نیروگاه‌های بزرگ یافت می‌شود، ایده‌آل می‌کند. تیم فنی ما می تواند مشخصات شینه مناسب را بر اساس پارامترهای جریان اتصال کوتاه سایت شما به صورت رایگان توصیه کند.

Q3: آیا تابلو برق ولتاژ پایین MNS از عملکردهای نظارت هوشمند سفارشی شده پشتیبانی می کند و کدام پروتکل های ارتباطی سازگار هستند؟

A3: همه کابینت ها دارای رابط های ارتباطی مستقل هستند و از نصب ماژول های نظارت هوشمند سفارشی پشتیبانی می کنند. سازگار با پروتکل های ارتباطی اصلی در صنعت برق، انتقال داده از راه دور - از جمله ولتاژ، جریان، دمای کابینت و سیگنال های خطا - و همچنین کنترل از راه دور و هشدارهای ناهنجاری را امکان پذیر می کند. راه حل هایی برای سیم کشی ثانویه و ادغام با سیستم های مانیتورینگ نیز در صورت درخواست ارائه می شود.

پارامتر فنی مدار اولیه (طبق Dw45)

توجه:

1. جریان باسبار عمودی بسیار تا 2000A@+35℃ است. (+40 درجه با کولر)

2. درجه حفاظت lP54 برای طراحی خاص در صورت نیاز در نظر گرفته می شود
